JOG125　クランクケースの分解 Vol.1

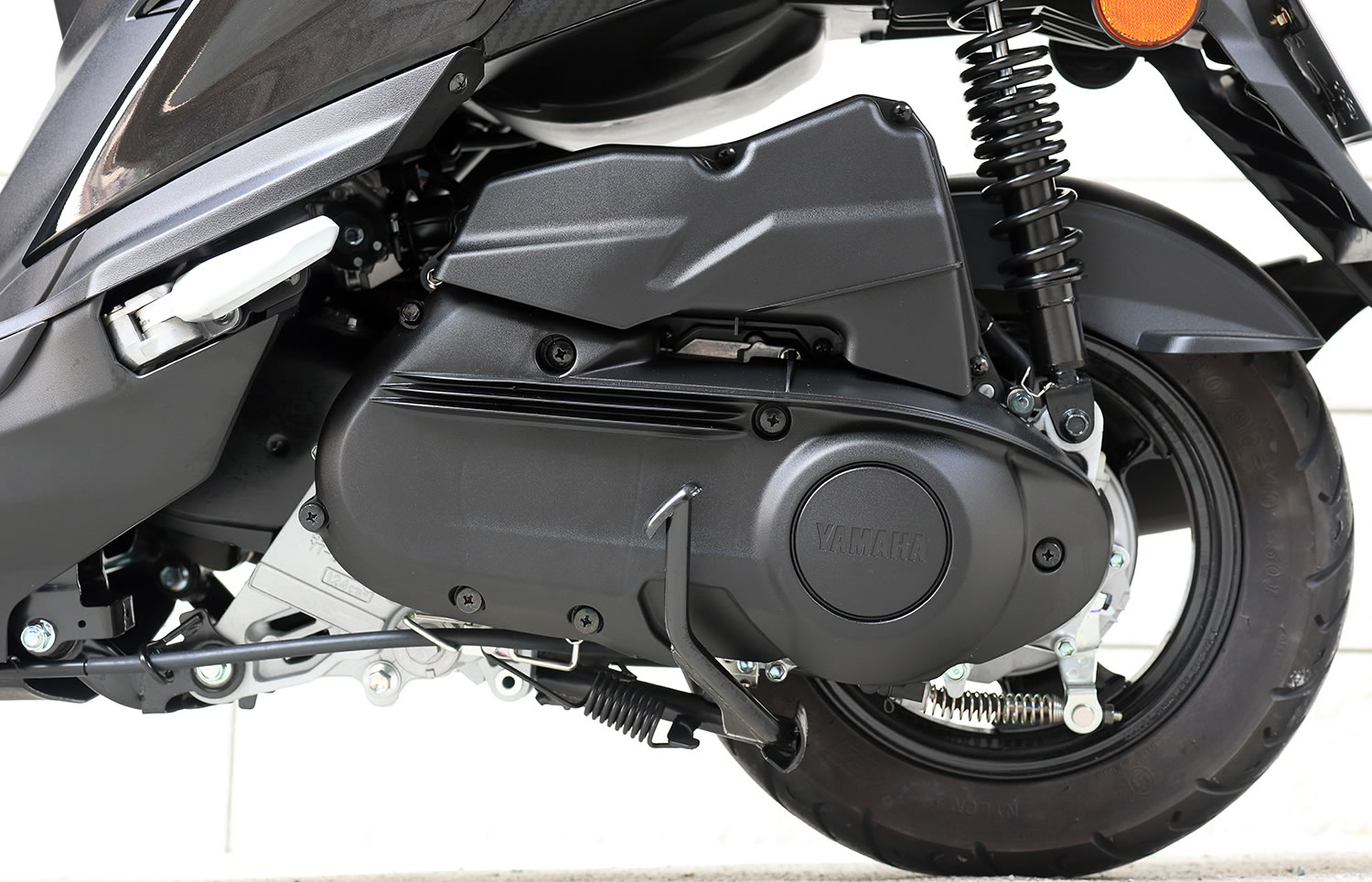

今回はジョグ125の

クランクケース（Vベルトケース）を分解しますが

クランクケースを開く事で

スクーターの主な消耗品である

Vベルトやウェイトローラー､クラッチ等の交換が行えます｡

まずは外側にあるクランクケースカバーを外すので

センタースタンドを使って車体を立ててから

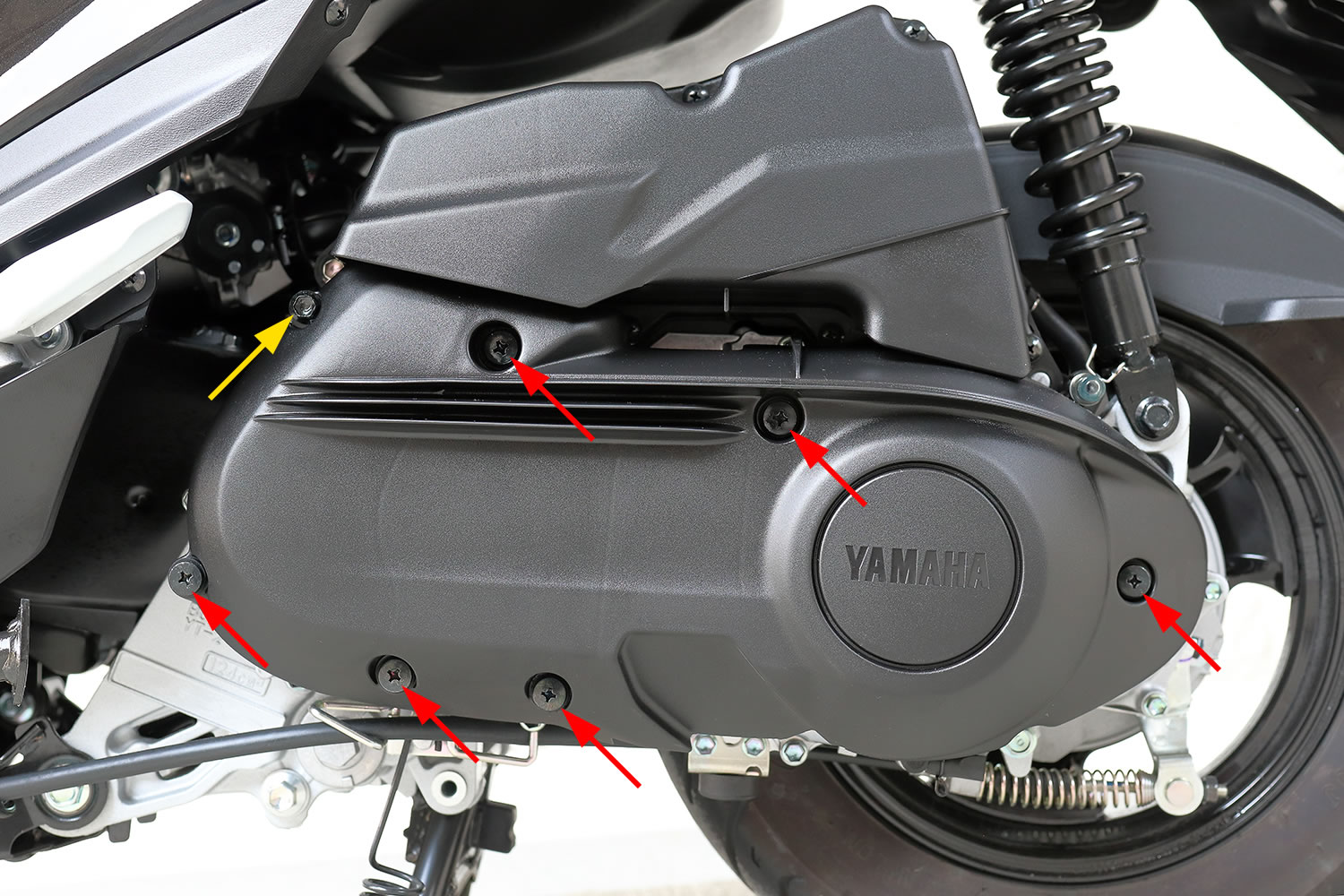

赤矢印のプラスねじと

黄矢印の1ヶ所だけ六角ボルトがあるので全て外します｡

取り付ける時の締め付けトルクは

プラスネジが7N-mで六角ボルトが10N-mです。

クランクケースカバーのプラスねじは

最初に取り外す時は特に硬く

一般的なプラスドライバーだと力が入れにくいので

ラチェットハンドルにプラスのソケットを使って外す事をお勧めします｡

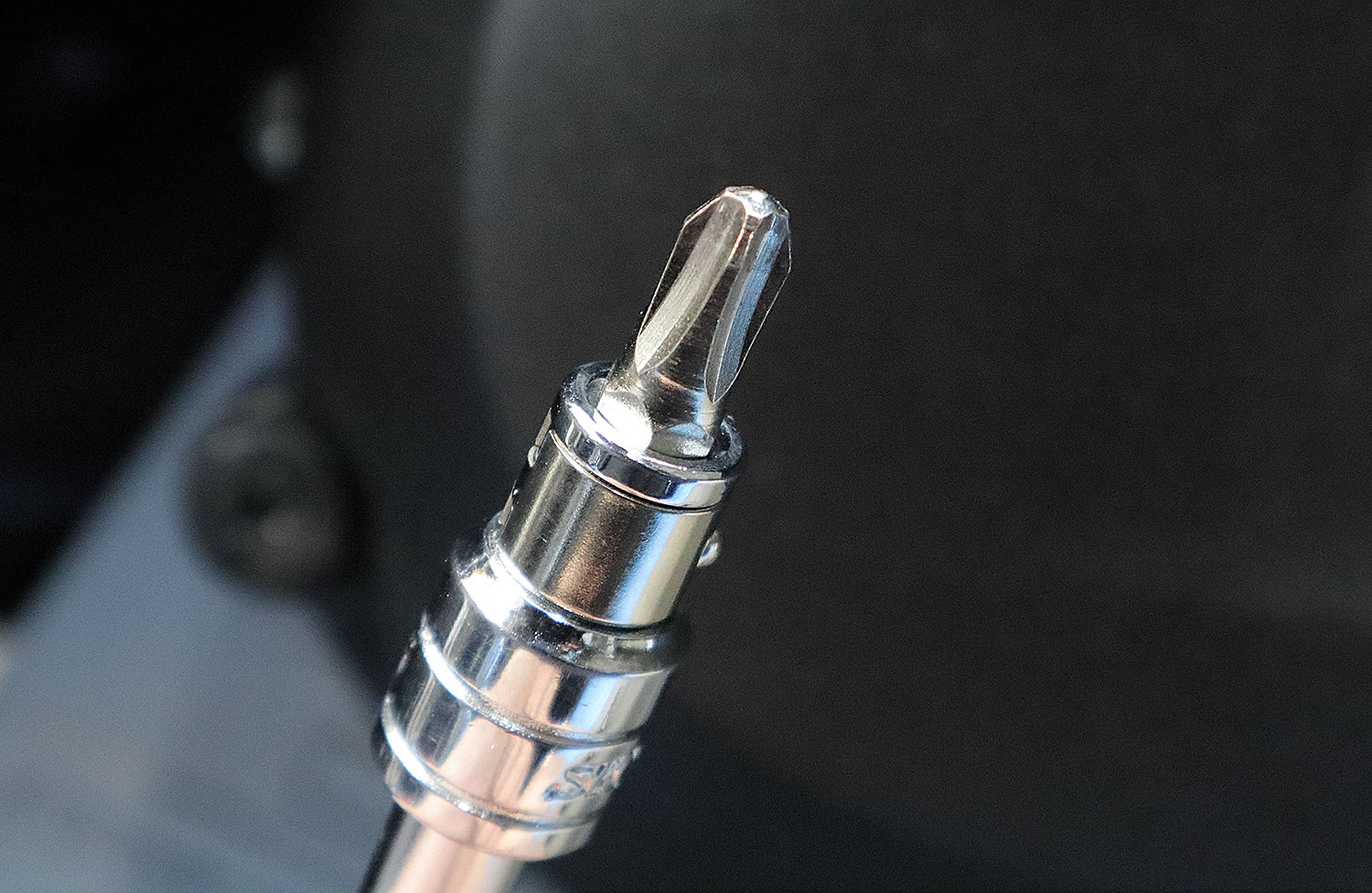

プラスソケットの形状は写真のような

大きめで出来るだけ先が尖っていないタイプの方が

より溝にフィットするのでネジが潰れにくいです｡

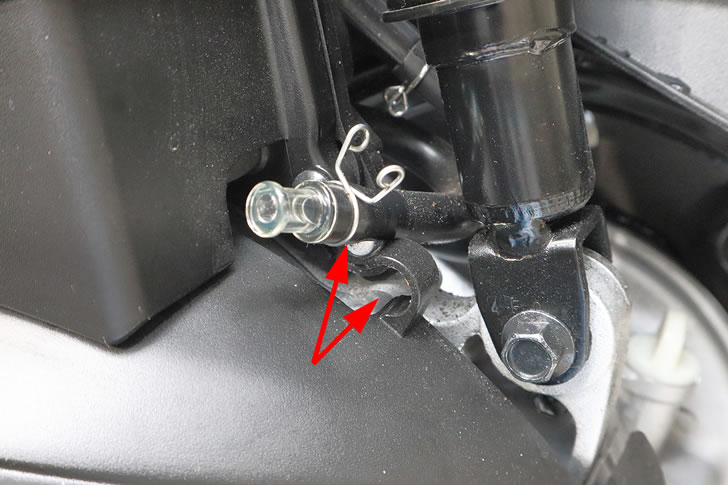

次はカバーの右上に引っ掛けて固定してある

エアクリーナーチェックホースを外します｡

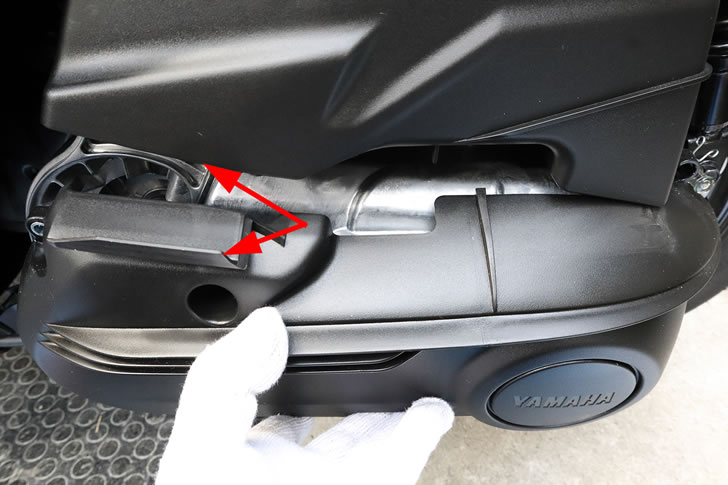

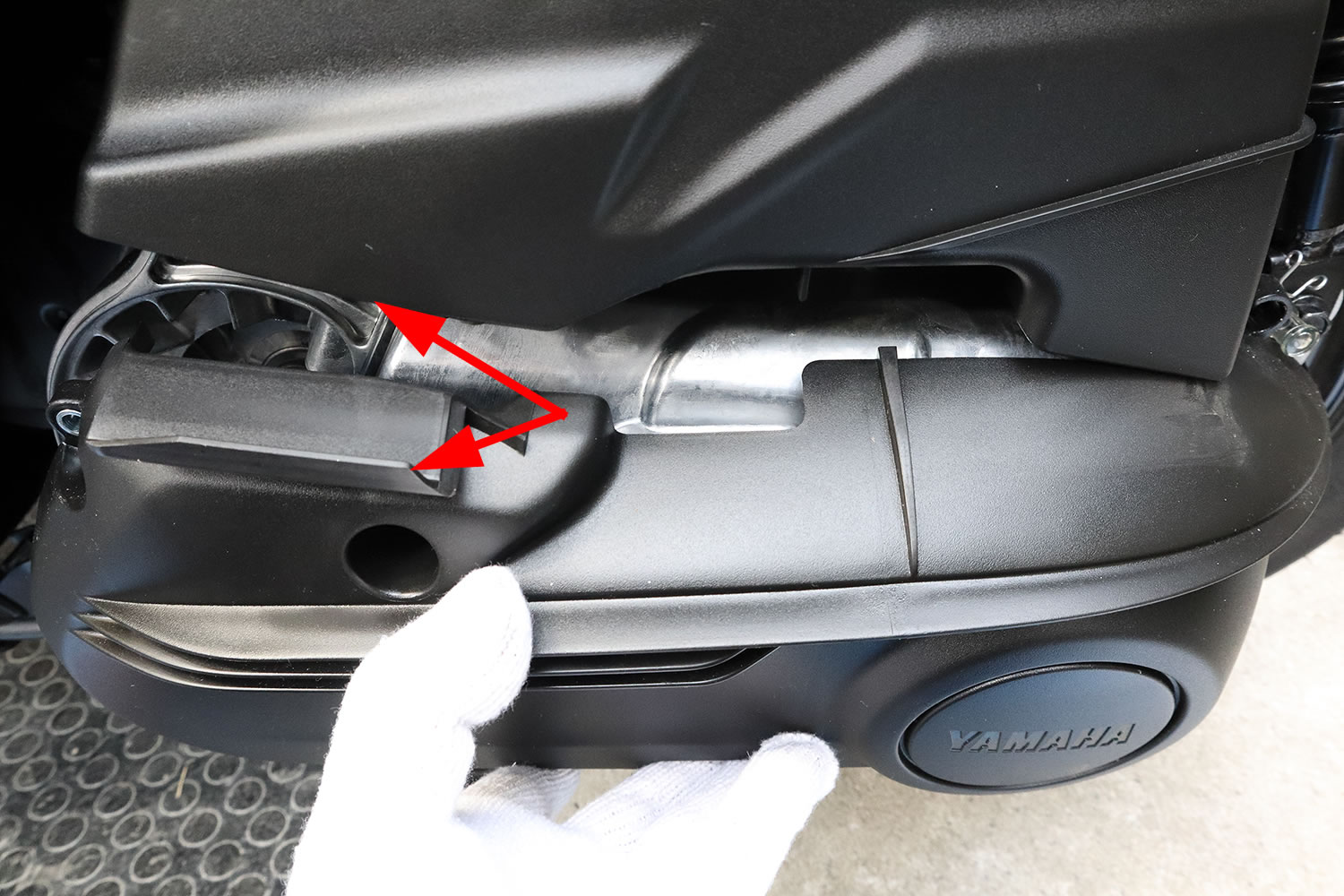

あとは矢印の所がエアクリーナーボックスに

軽く引っかかっているので

エアクリーナーボックスを外に開きながら

クランクケースカバーを外します｡

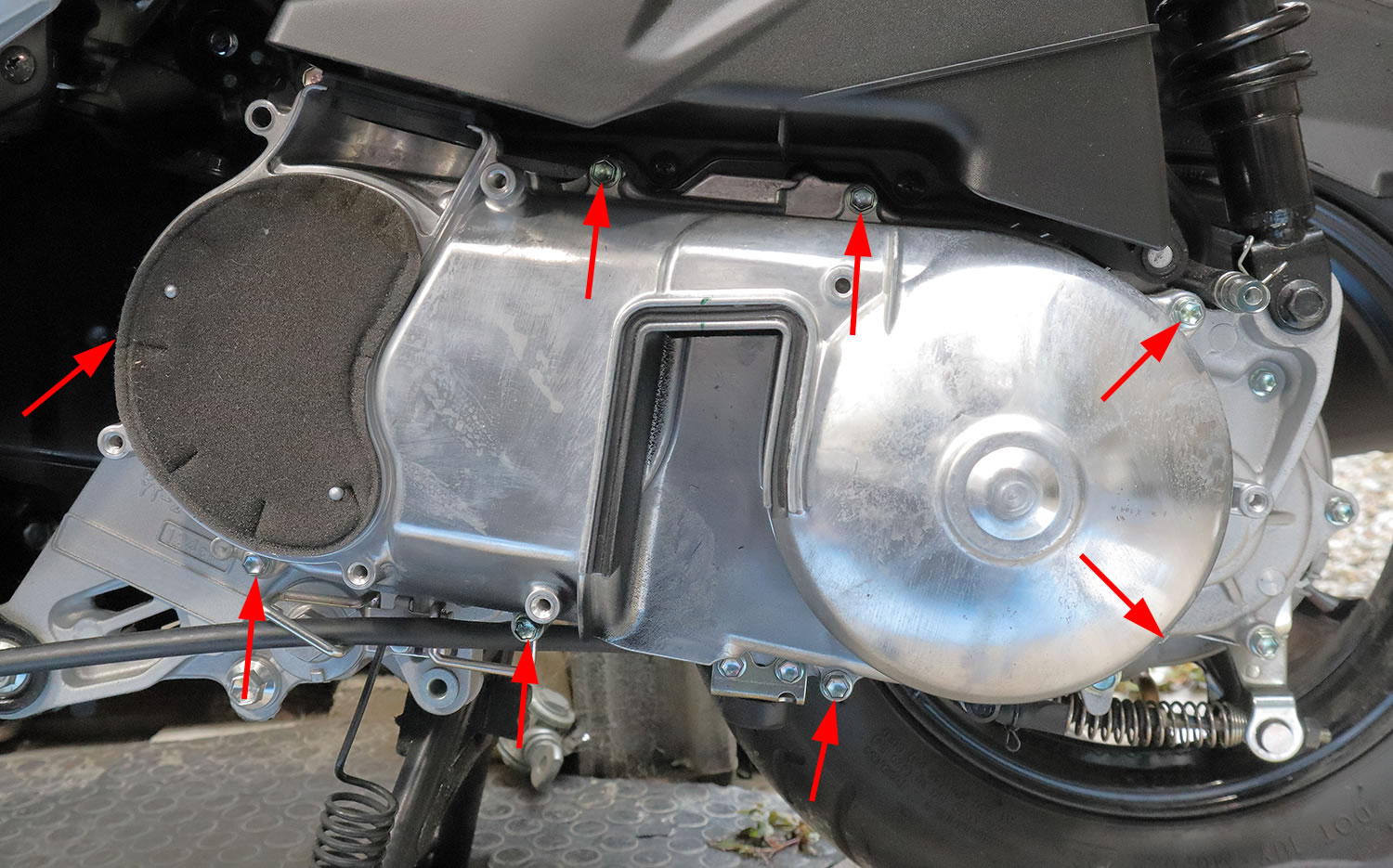

次はクランクケースを開くので

矢印の六角ボルトを全て外します｡

一部のボルトは奥にあるので

8mmのソケットに100mm～150mm程度の

エクステンションバーを組み合わせると簡単に外せます｡

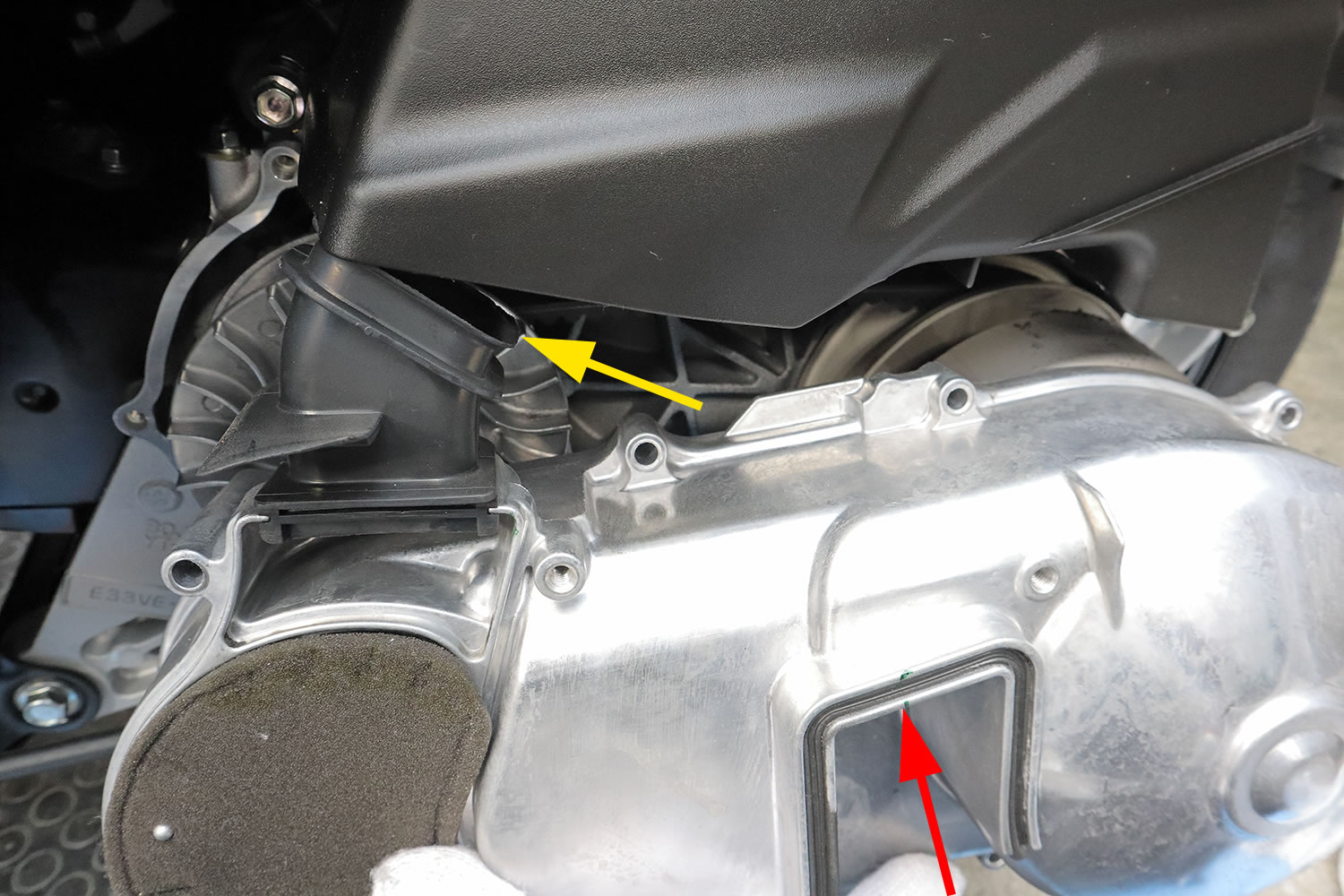

ボルトが全て外れたら赤矢印の所に隙間があるので

そこに手を入れて真っ直ぐに手前に引っ張って外しますが

黄矢印のダクトがエアクリーナーボックスに

引っかからないように注意しながら外します｡

ちなみにクランクケースの中は汚れているので

手を入れる時は手袋を使って下さい｡

長く乗った車輌の場合は

ガスケットが固着している場合があるので

なかなか外れない事があります｡

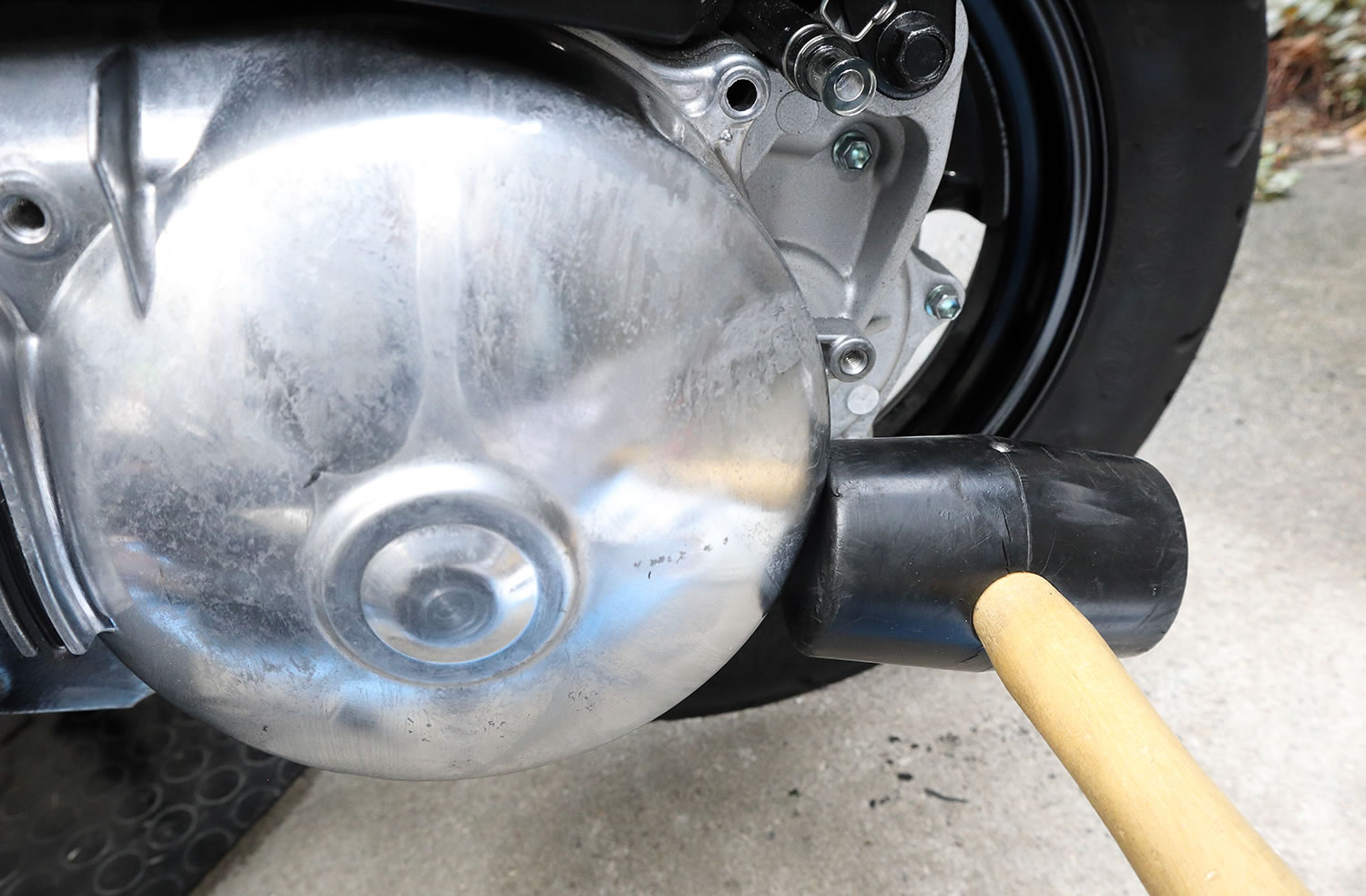

そういう時はゴムハンマーでカバーに振動えながら

手前に引っ張って外します｡

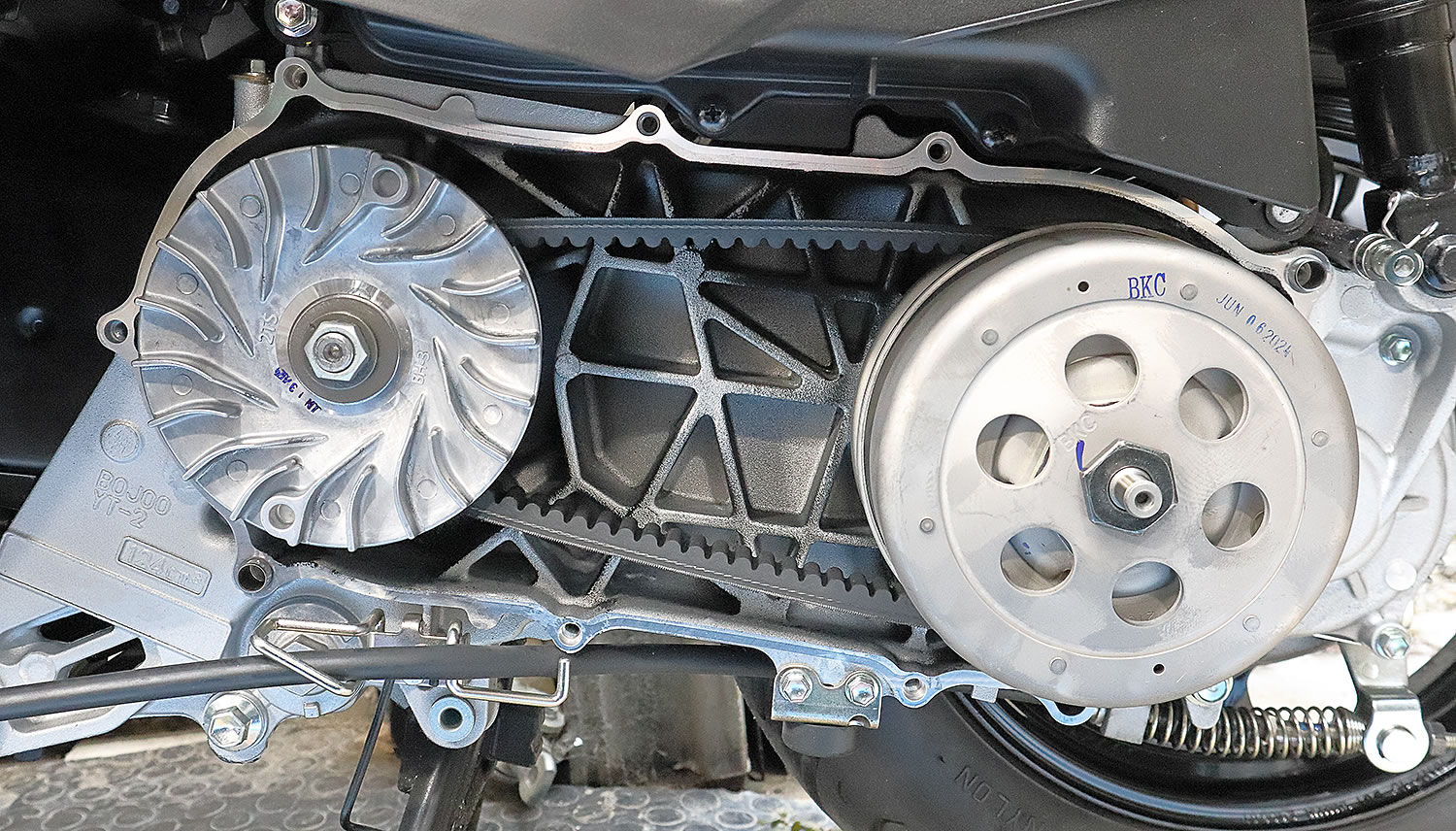

これでクランクケースが開きました｡
