GR YARIS ドライブレコーダーの取付 Vol.2

それでは車内でドラレコの取付作業を行いますが

今回はオーディオやナビの裏側にある

オーディオ変換ハーネスの電源を利用するので

予めこの状態にしておきます｡

2DINパネルまでの取り外し作業は

ここのページで説明しているので今回は省略しますよ｡

まずはドラレコ本体をガラス面に固定しますが

GRヤリスのRCでは

ルームミラーまわりにセンサー類がないので

取り付ける場所の自由度が高いのですが

もっとも目立たない場所は↑写真の

助手席側のルームミラーの根元ですね｡

ここだと運転席側から見るとルームミラーに隠れるので

ドラレコが全く見えなくなります。

両面テープがしっかり付くように

貼り付ける前に適当に拭いて清掃しておきます｡

それではオーディオ裏からドラレコまで

USBの電源ケーブルを通しますが

まずは側面のパネルを外したいと思います｡

このパネルは別に外さなくても良いのですが

外すとグローブボックスの奥が明るくなるので

作業がしやすくなりますよ｡

ここのカバーは手前側を外に向かって剥がすと

奥は差し込んで固定されているだけなので

外側に開きながら手前に引っ張ると外れます｡

次はグローブボックスを外すので開いてから

矢印の先端部分を摘まんでアームを抜きます｡

次はグローブボックスの左右の側面をぎゅっと狭めて

突起部分が引っかからないように手前に下げます｡

ちなみに右手で撮影しているので右側は掴めていません｡

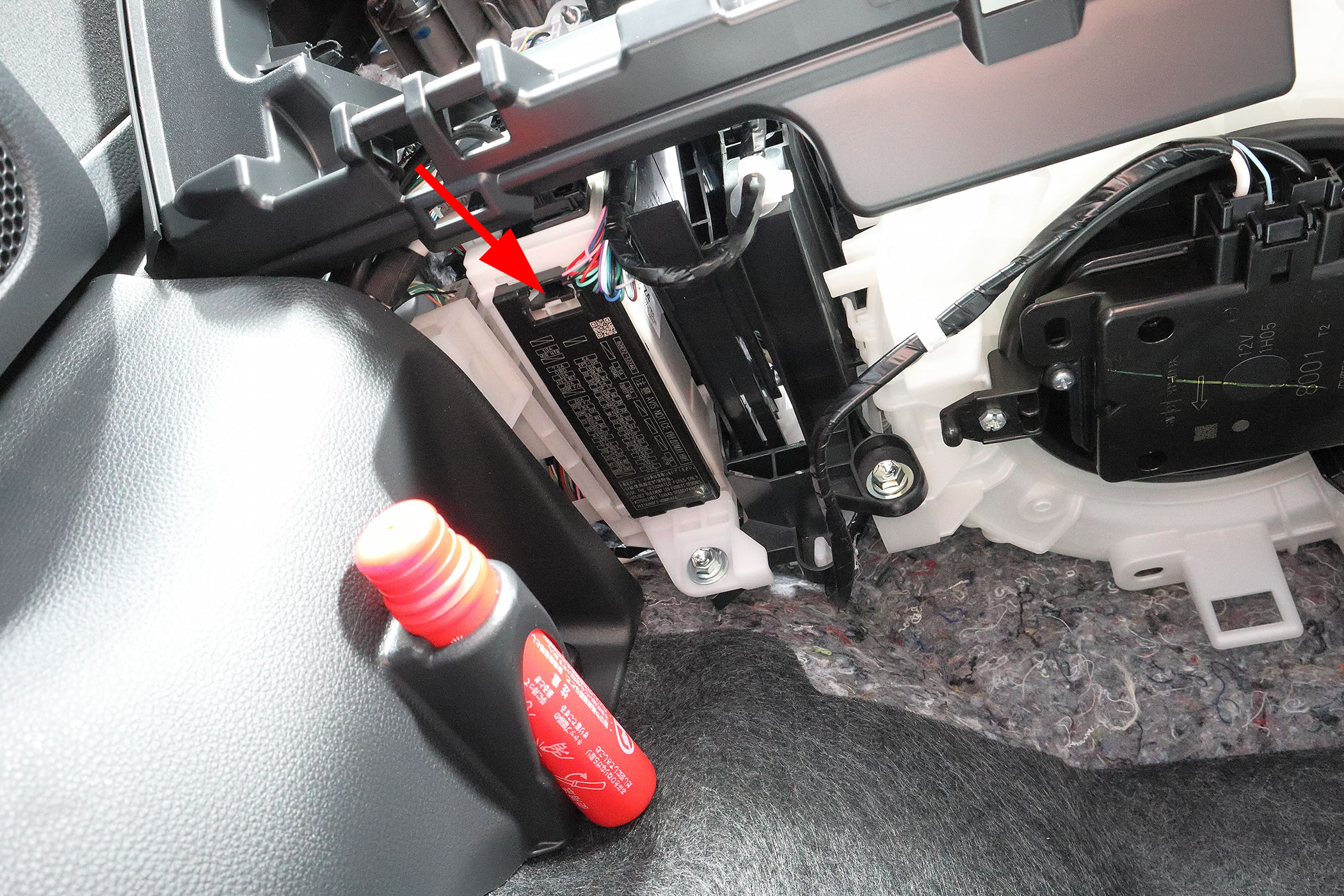

しっかり下までグローブボックスを下げると

手前に抜けるようになります｡

次はAピラーの内張を外すので

窓枠のパッキン部分をめくり

天井とAピーラーの内張の境目から剥がします｡

Aピラーの内張を剥がしていきますが

サイドエアバッグがある車両ではどの車種でも

中途半端な所で剥がせなくなります。

ここでテザークリップという特殊なクリップを外すので

矢印の出っ張りを摘まんで両方とも引っ込めると

ロックが解除されて抜けるようになります｡

結構硬いというか､出っ張りが小さく指が痛くなるので

ラジオペンチのような物を使って摘まんだ方が良いですね。

工具を使う場合は車体のボディが傷つかないように注意します｡

ここが外れるとAピラーの中間あたりに

普通のクリップが1つあるだけなので簡単に剥がせます｡

最後はダッシュボードに刺さっているだけなので

上に向かって抜き取ります｡

これでAピラーの内張が外れましたが

中間あたりにある普通のクリップは

写真のように車体側に残る事があるので確認します｡

車体側に残ったクリップは金属の内張外しを使って

布を当てながら､てこの原理で浮かすと簡単に外せるので

Aピラーの内張側にクリップを付け直しておきます｡
