KLX230　USB電源の取付　Vol.1

今回はKLX230シェルパにUSB電源を取付します｡

KLX230には純正オプションにUSB電源がありますが

社外品のUSB電源を取り付けるメリットとしては

まず価格が安い事と

USB端子の種類や数を自由に選べる所だと思います｡

という事で用意したアイテムは

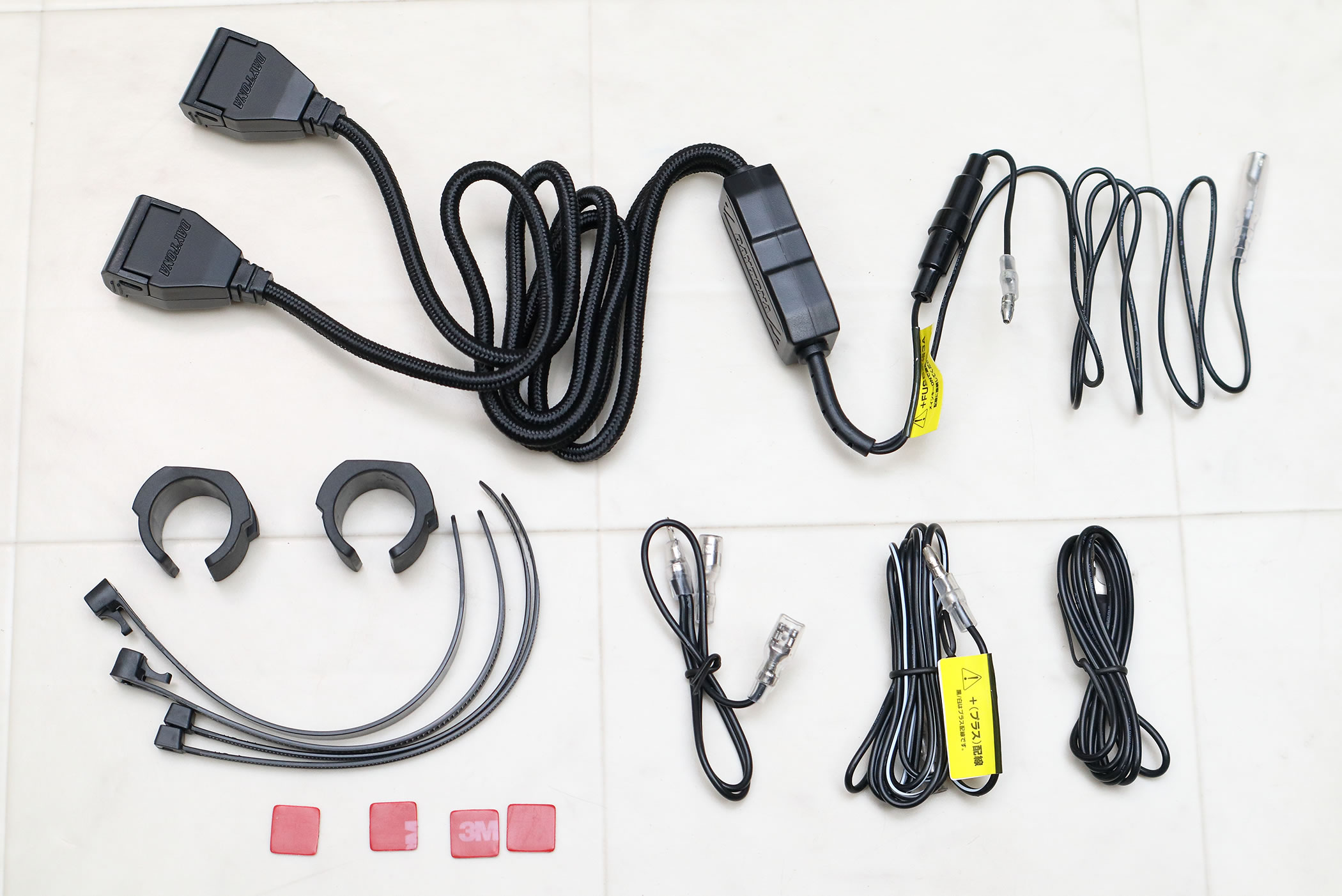

デイトナの2ポート タイプAのUSB電源(99503)で

タイプAが2ポートあるUSB電源です｡

アマゾン　と　楽天市場　と　ヤフーの価格を参考にして下さい｡

デイトナのUSB電源には主に2種類あり

Y型端子が付いたバッテリーに直接繋ぐタイプと

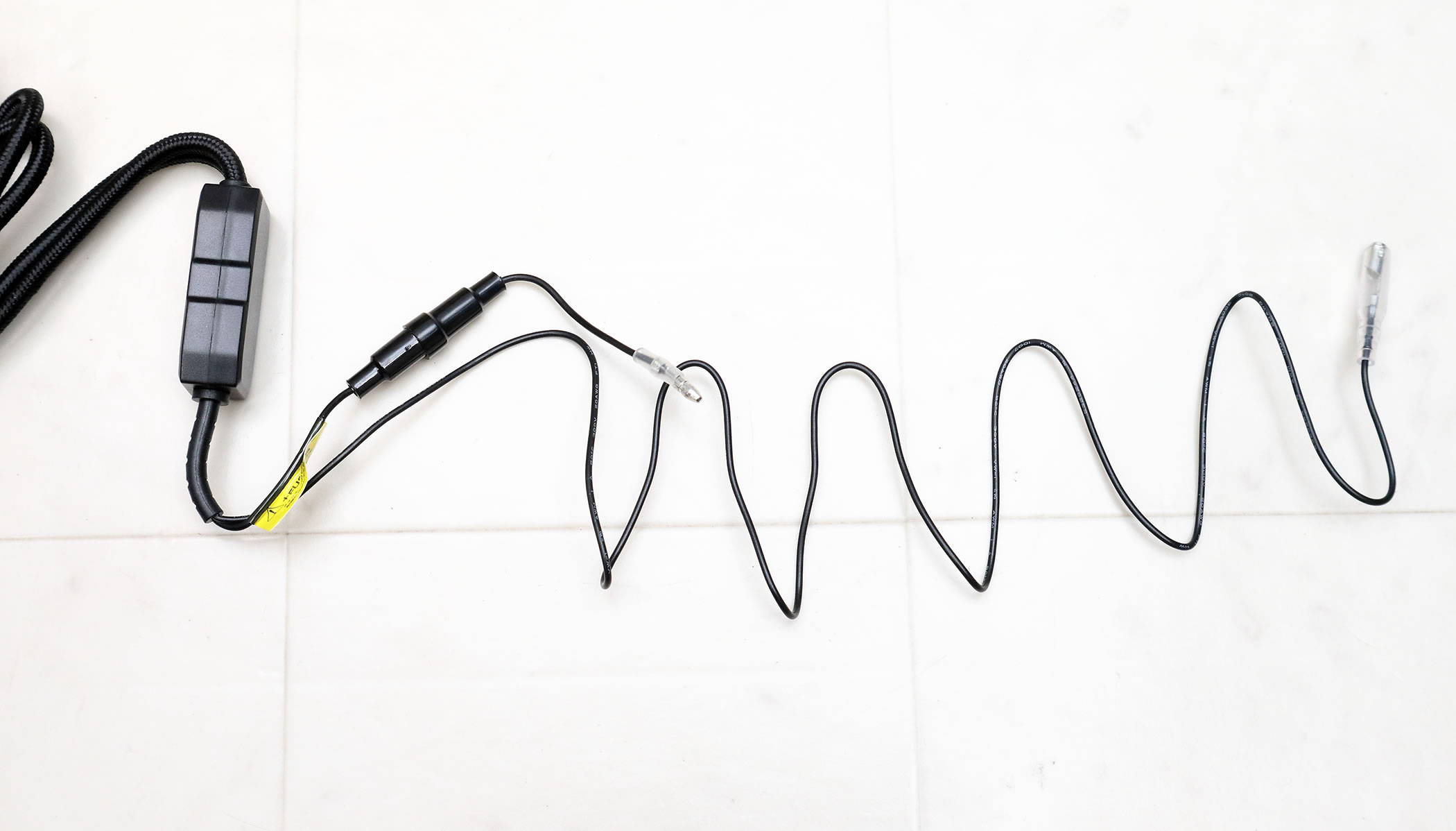

ギボシ端子が付いた

ブレーキスイッチに繋げるタイプがありますが

別にブレーキスイッチに繋げなくても

ギボシ端子の方が圧倒的に汎用性が高いので

今回のタイプの方が作業時間を短縮出来ます｡

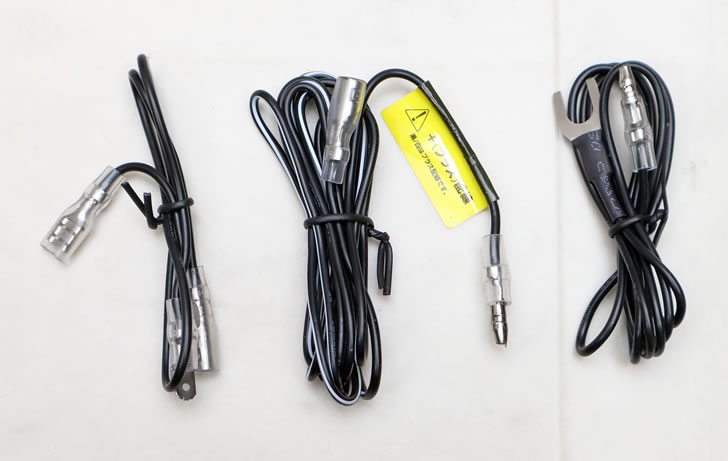

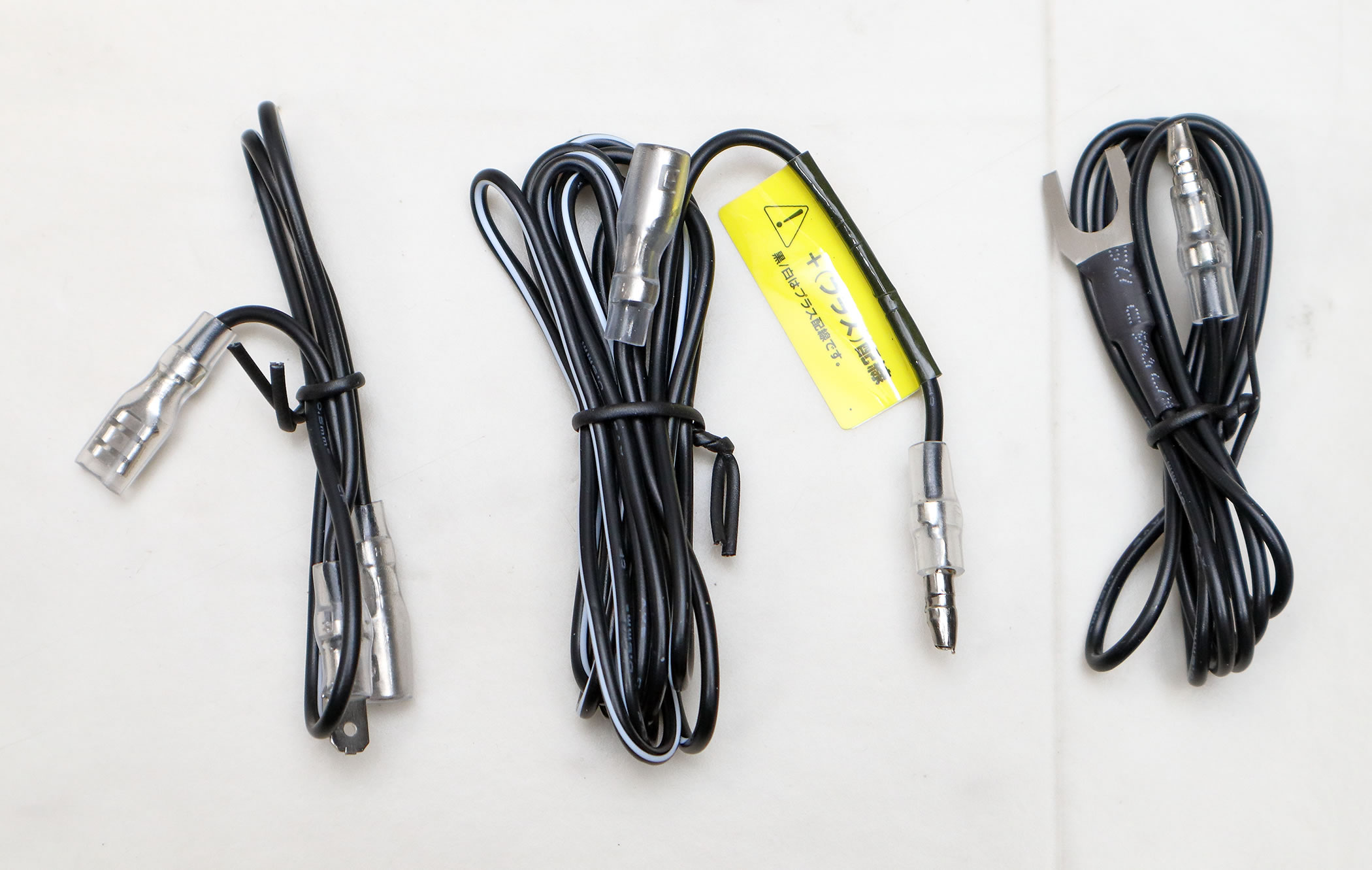

付属のケーブルは3本ありますが

左がブレーキスイッチの配線から分岐させるケーブルで

真ん中がプラスの延長ケーブルで

右が延長と同時にY型端子に変換するマイナスのケーブルです｡

それでは作業編ですが

まずは車体に用意されたACC電源に

USB電源を接続出来るようにします｡

まずはヘッドライトを外すので

左右にある六角ボルトを外します｡

ボルトのまわりに大きなワッシャーに見えるのはカラーですが

外れやすいので落とさないように注意します。

左右のボルトが外れたら

あとは下にあるグロメットに挿して固定してあるだけなので

ヘッドライトの上側を前方に倒して

そのまま斜め上前に抜き取ります｡

ヘッドライトには車体からのコネクターが刺さっているので

車体左側にあるツメを押しながら抜き取ると

ヘッドライト全体が外れます｡

ヘッドライトが外れましたが

KLX230にはACC電源のコネクターが1つしかないので･･

今回はACC電源を増設する電源ユニットのギボシ端子に

USB電源を接続したいと思います｡

ACC電源を増設する作業はここのページで掲載しているので

今回は省略しますよ｡

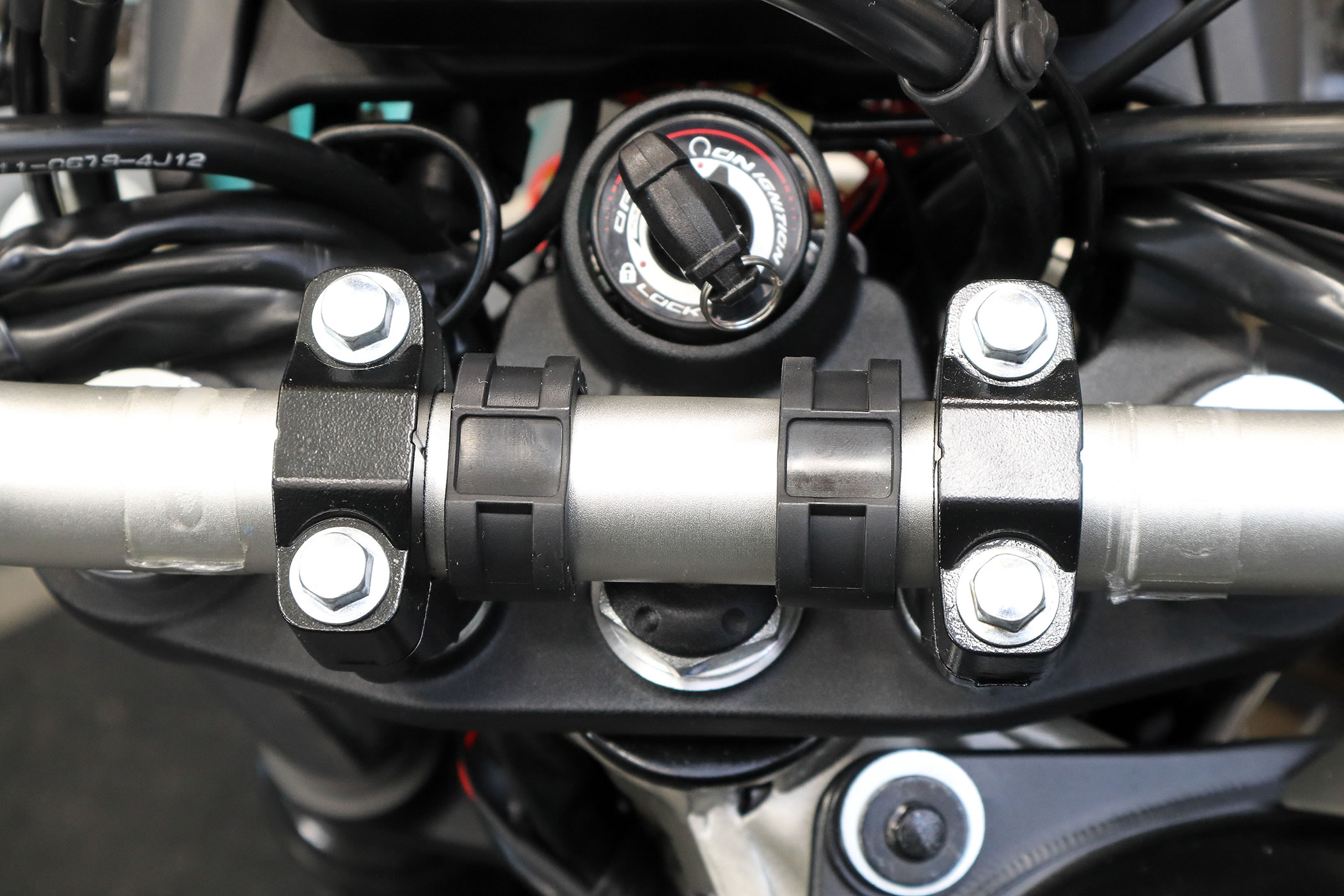

それではまず、USBソケット部分を固定するので

ハンドルバーの好きな所に付属のリングを噛まします｡

別にリングを使わなくても結束バンドさえあれば

どこにでも固定出来ますよ｡
