KLX230　USB電源の取付　Vol.2

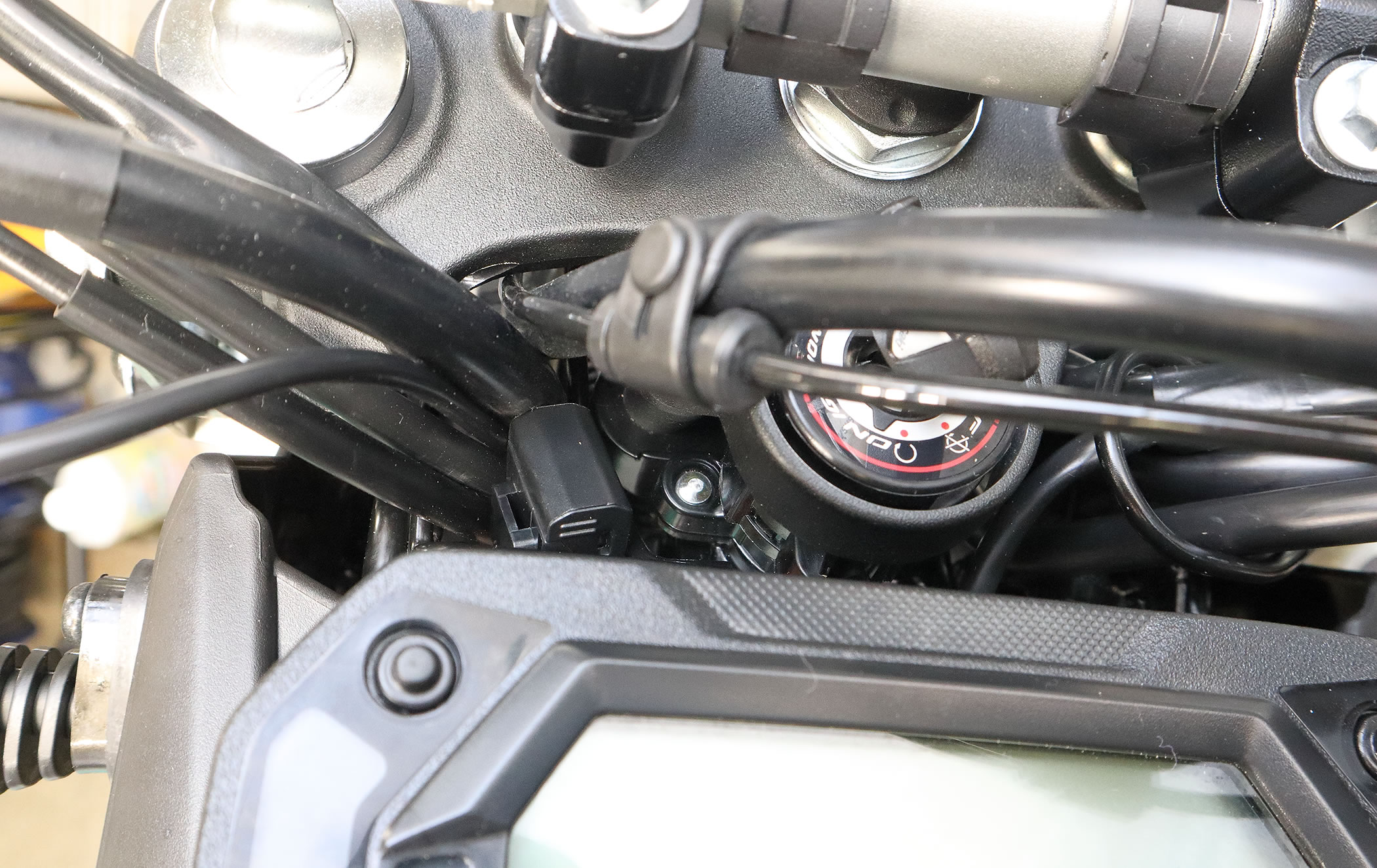

ヘッドライト裏の隙間からUSB電源のソケット部分を

ハンドルバーの所まで通します｡

USBソケット部分は大きいので通せるルートが限られますが

ここから通せました｡

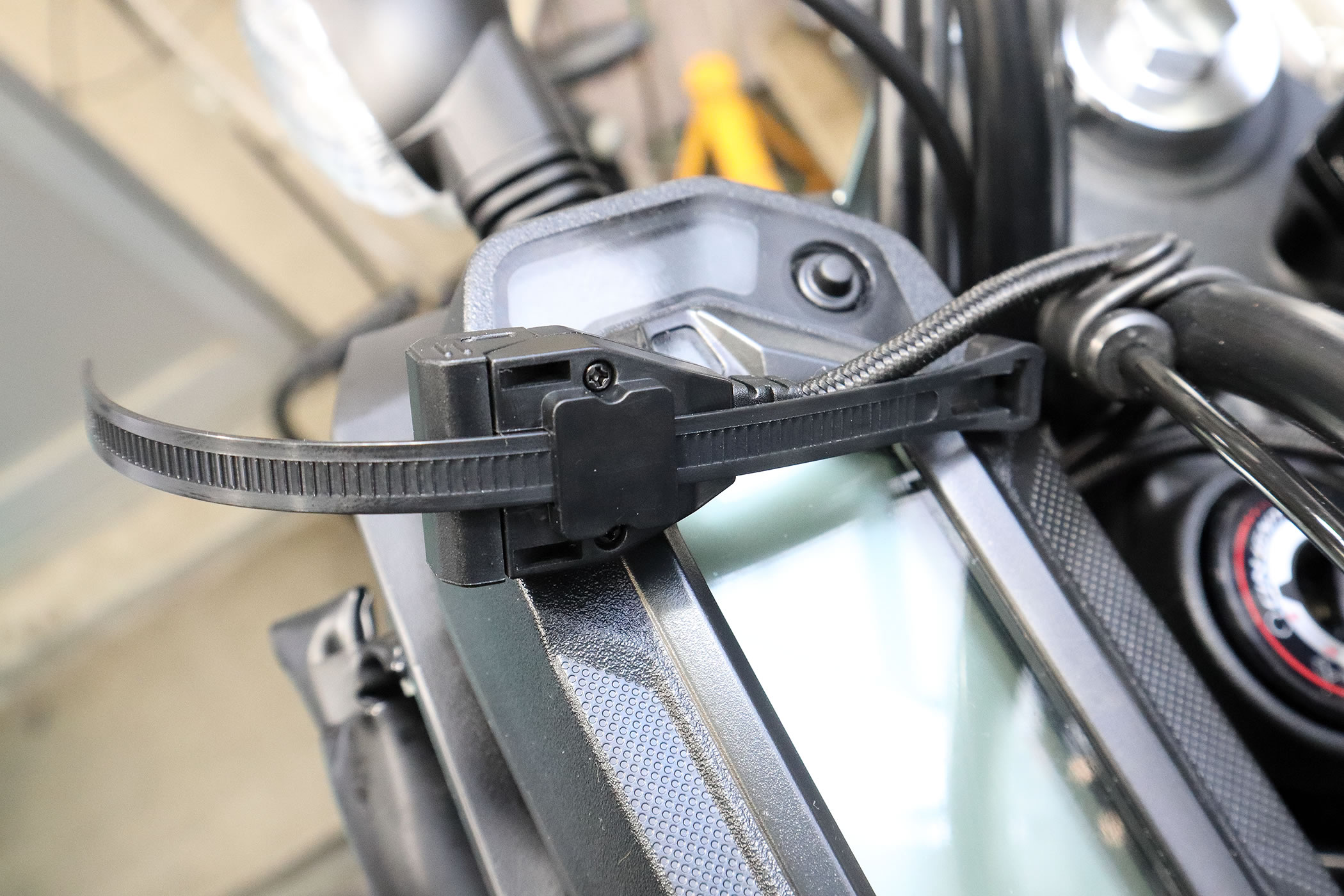

付属の結束バンドをUSBソケット裏に通します｡

リングの所に結束バンドでUSBソケットを固定します｡

付属の四角い両面テープも併用しますが

別に使わなくても結束バンドだけで強固に固定出来ます｡

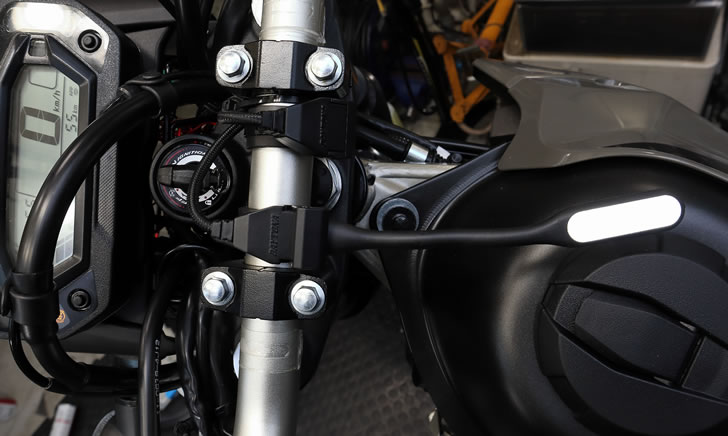

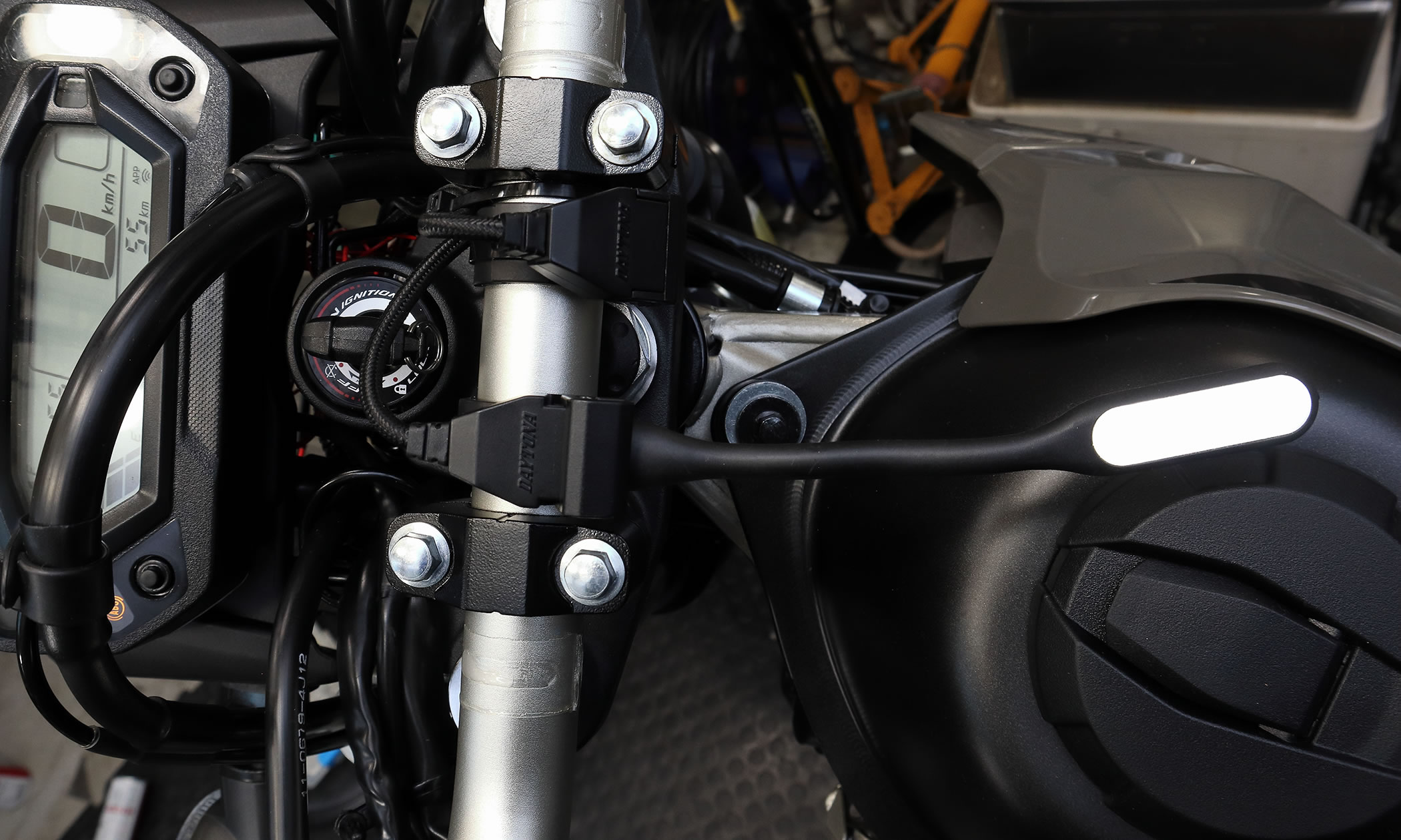

ここにUSBソケットを固定する場合

キーの抜き差しの時にケーブルが邪魔になる事があるので

結束バンドを使ってケーブルを束ねています｡

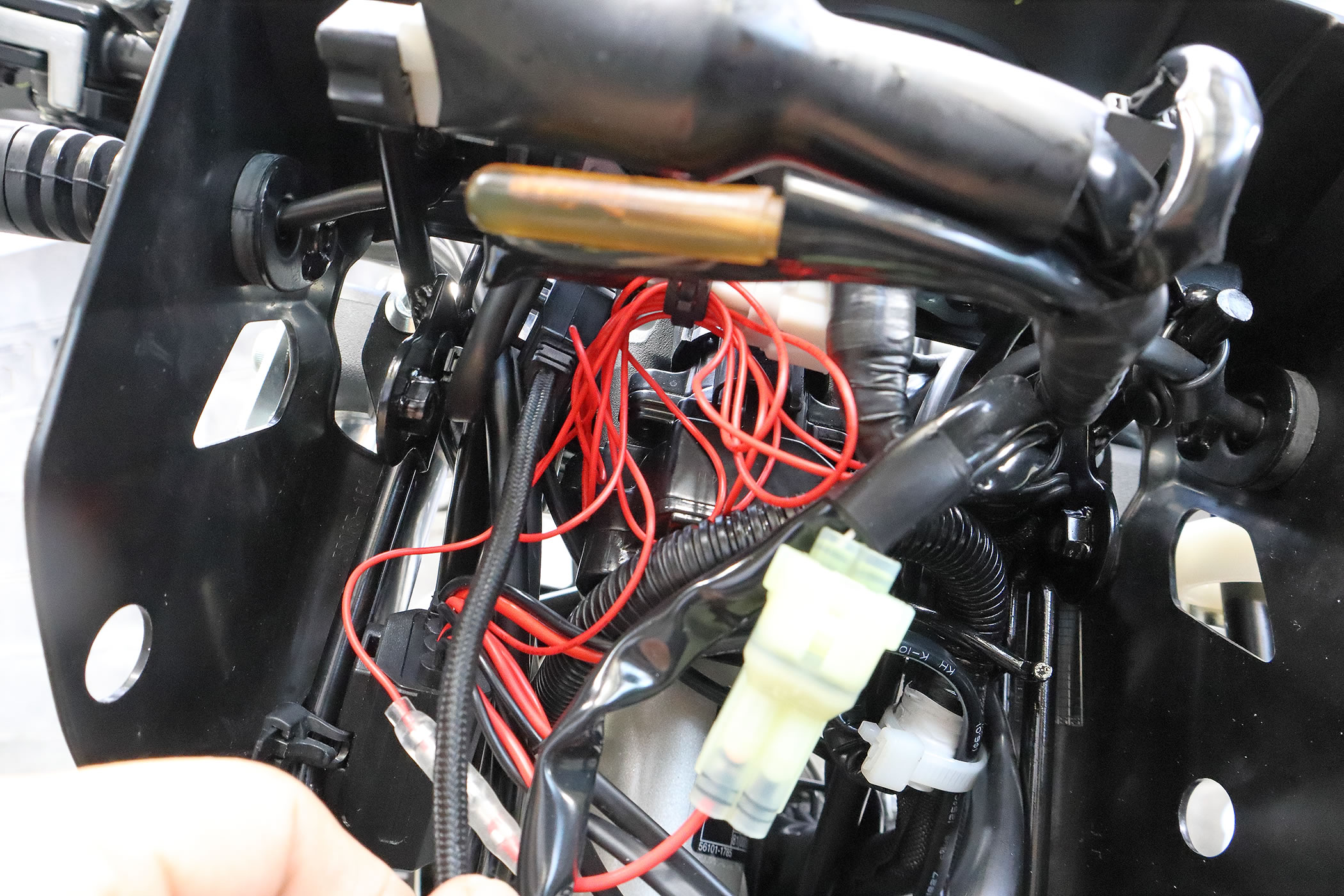

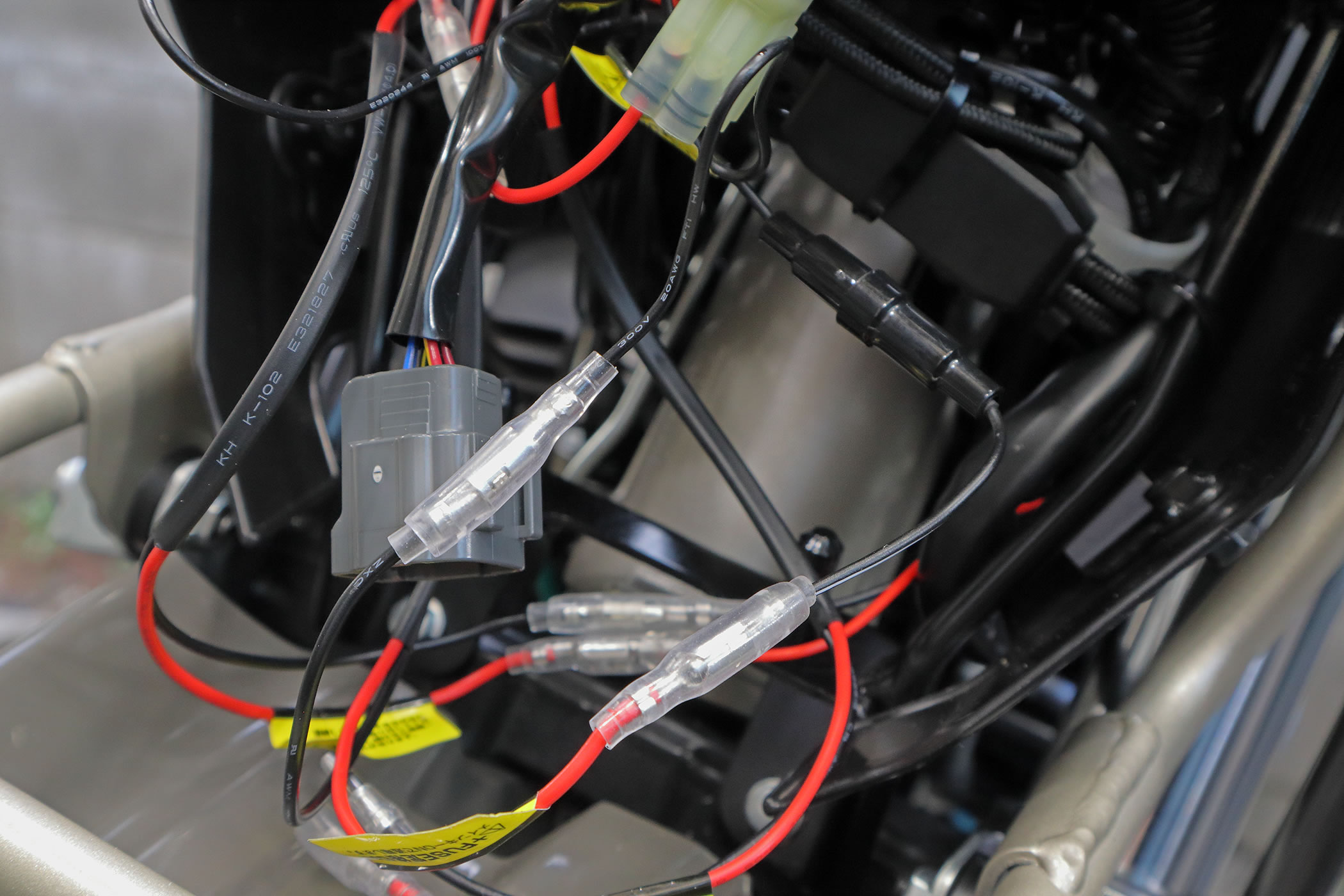

次はACC電源ユニットとUSB電源を接続させます｡

とりあえず動作テストをしてきますが

ACC電源なのでキーを捻ると通電します｡

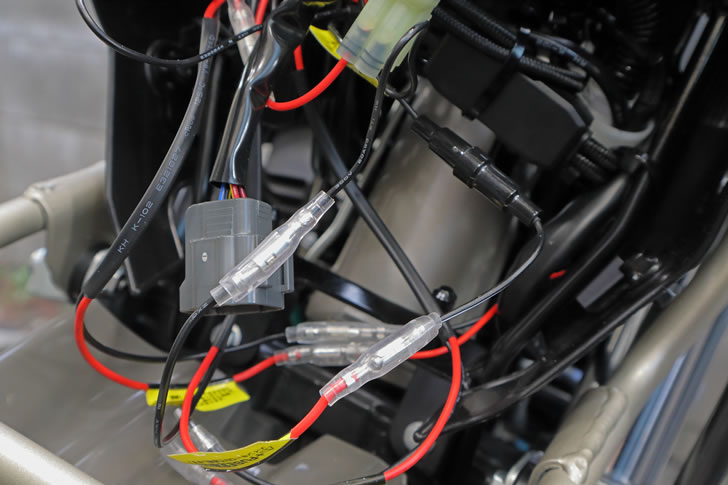

動作に問題がなければ結束バンドを使って

適当にUSB電源のケーブルを固定しますが

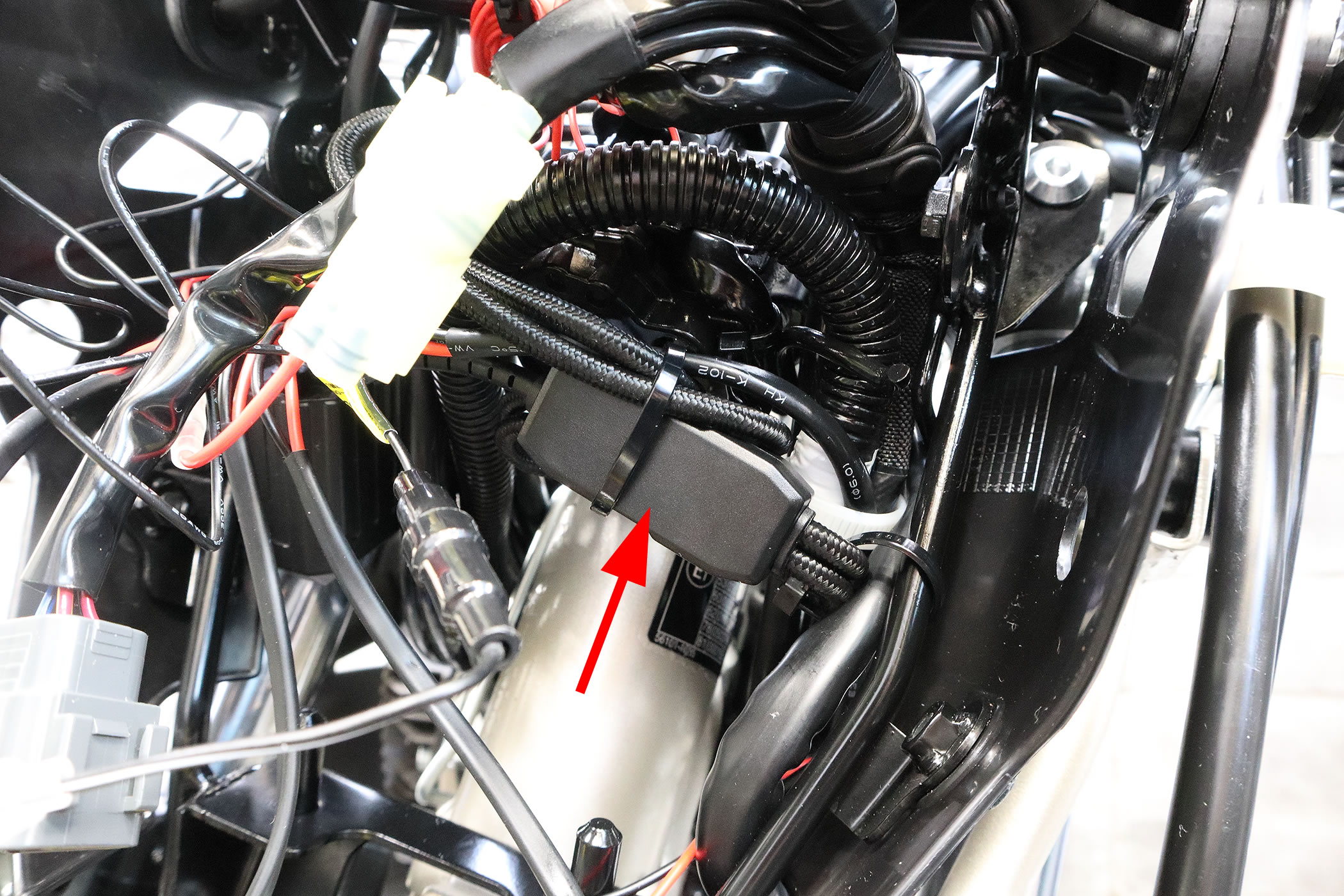

矢印のUSB電源のコントロールユニットが少し大きいので

ヘッドライトを元に戻した時に干渉しない場所に固定します｡

後は逆の手順でヘッドライトを元に戻したら作業完了です｡

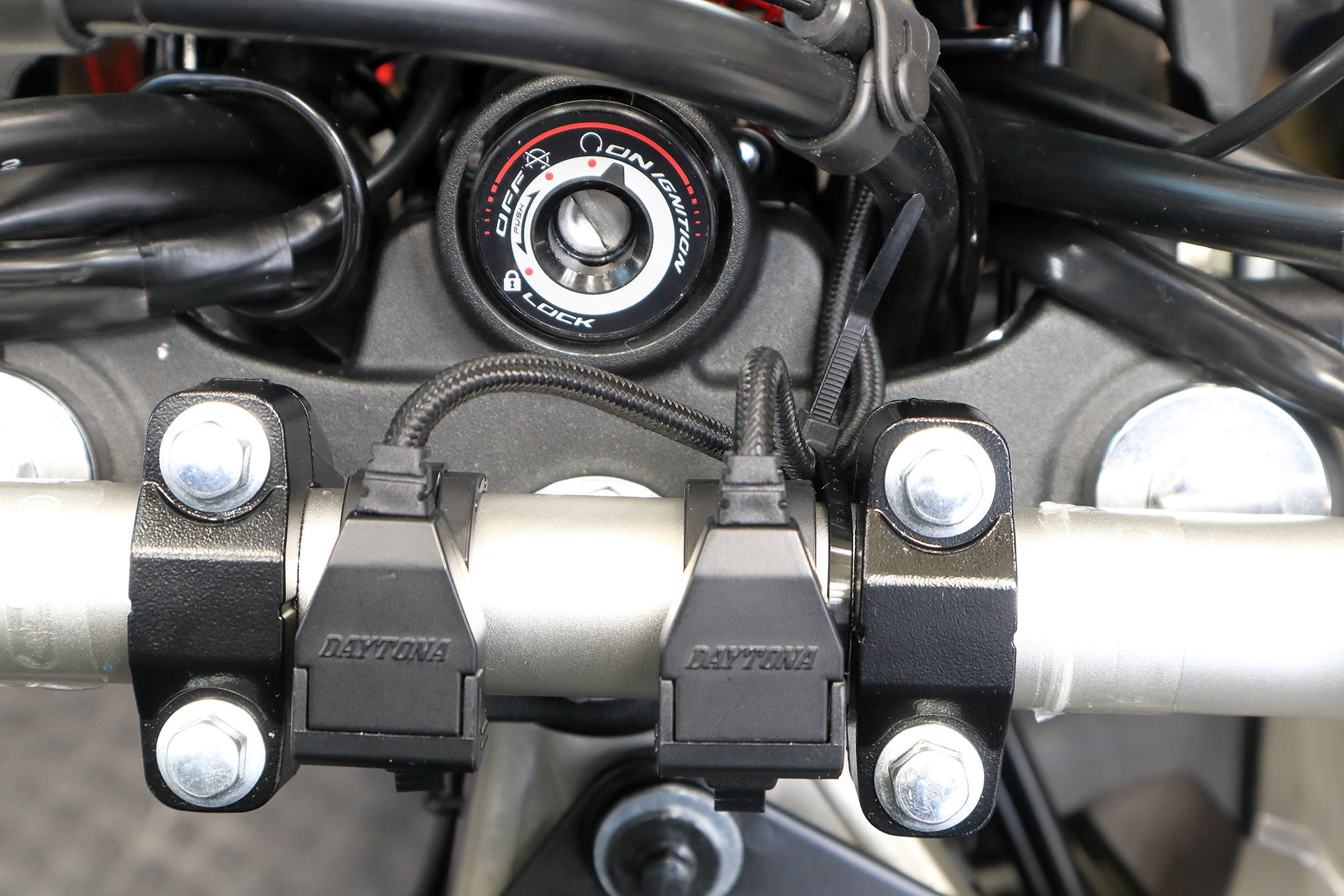

これでUSB電源の取付が完了しましたが

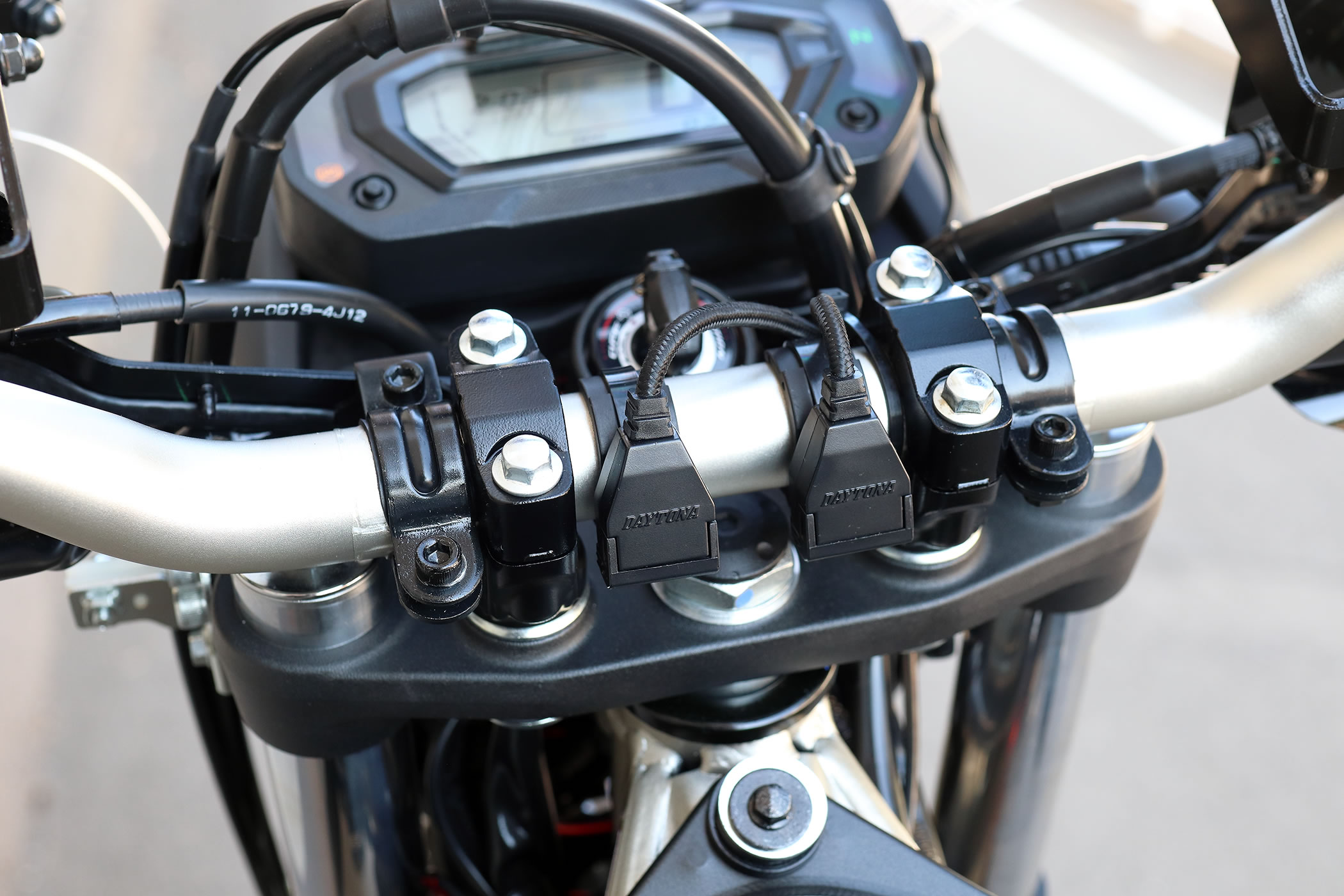

普段はUSBソケットを下に向けておくと

ケーブルも邪魔になりにくいですし

雨に対してもより防水能力を発揮出来ます｡

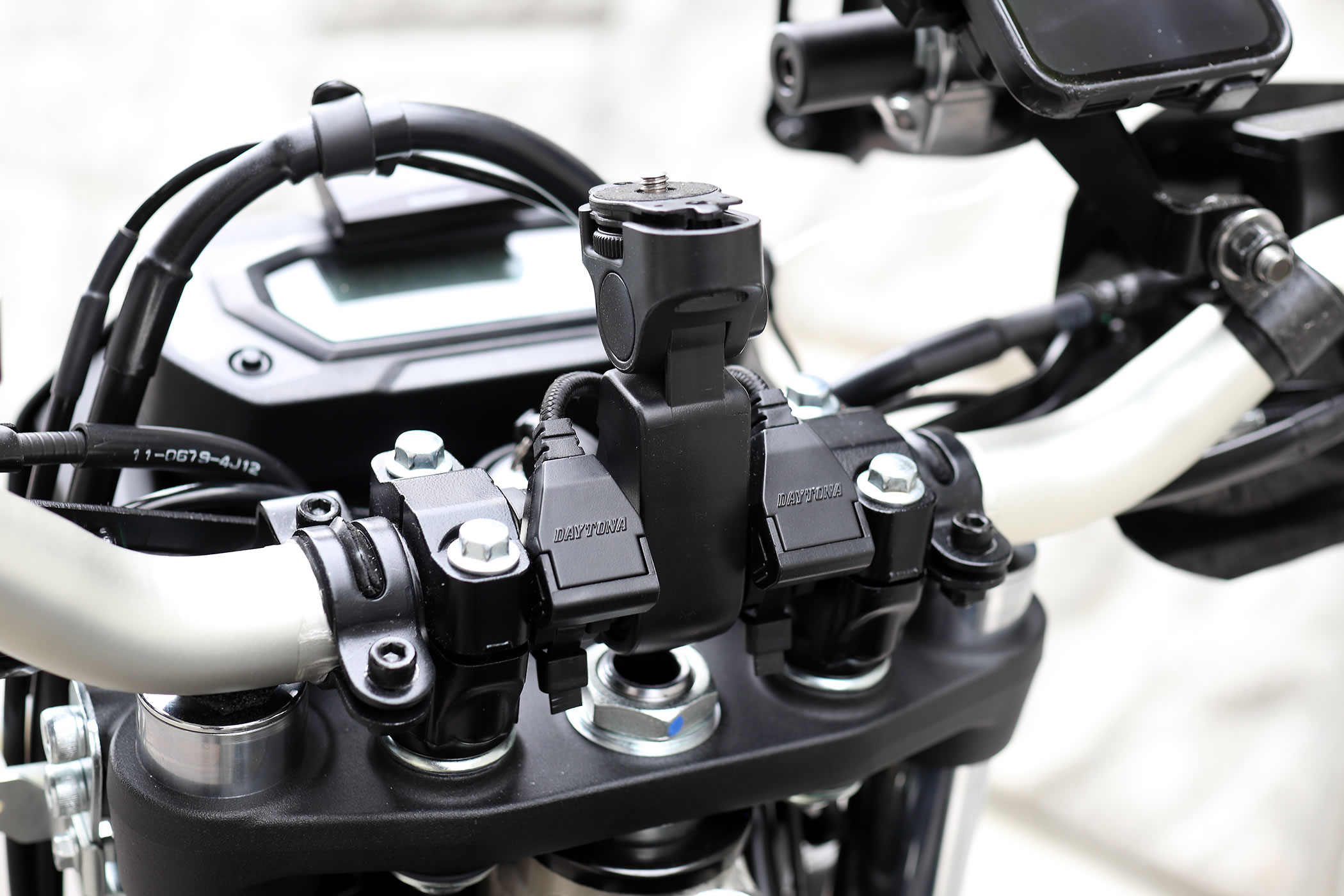

ちなみにUSB端子同士の間には

ちょうど他のマウントステーも取り付けられる隙間があるので

ハンドルバーのスペースを効率的に使えますよ｡
