KLX230 SHERPA　ACC電源の増設 Vol.3

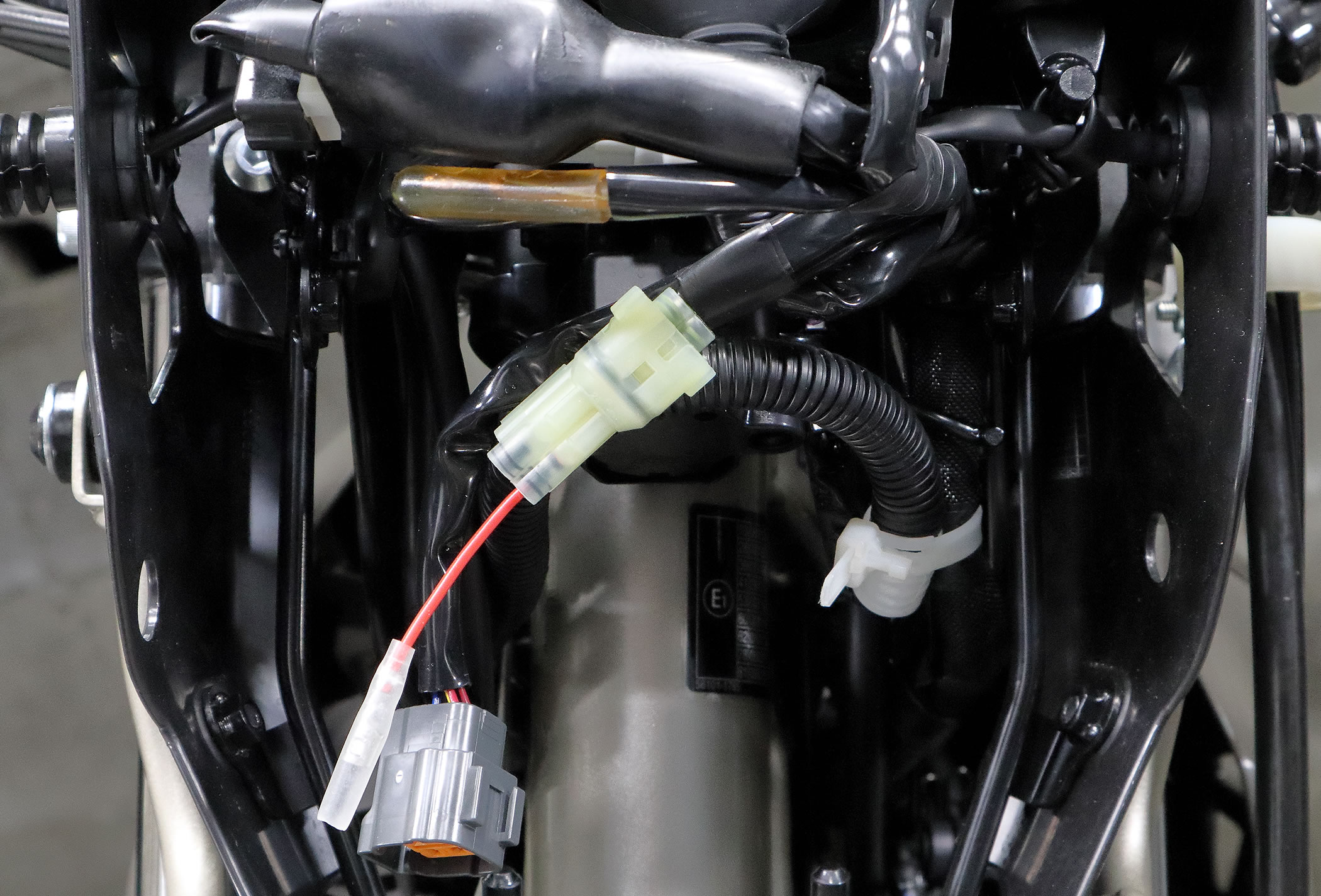

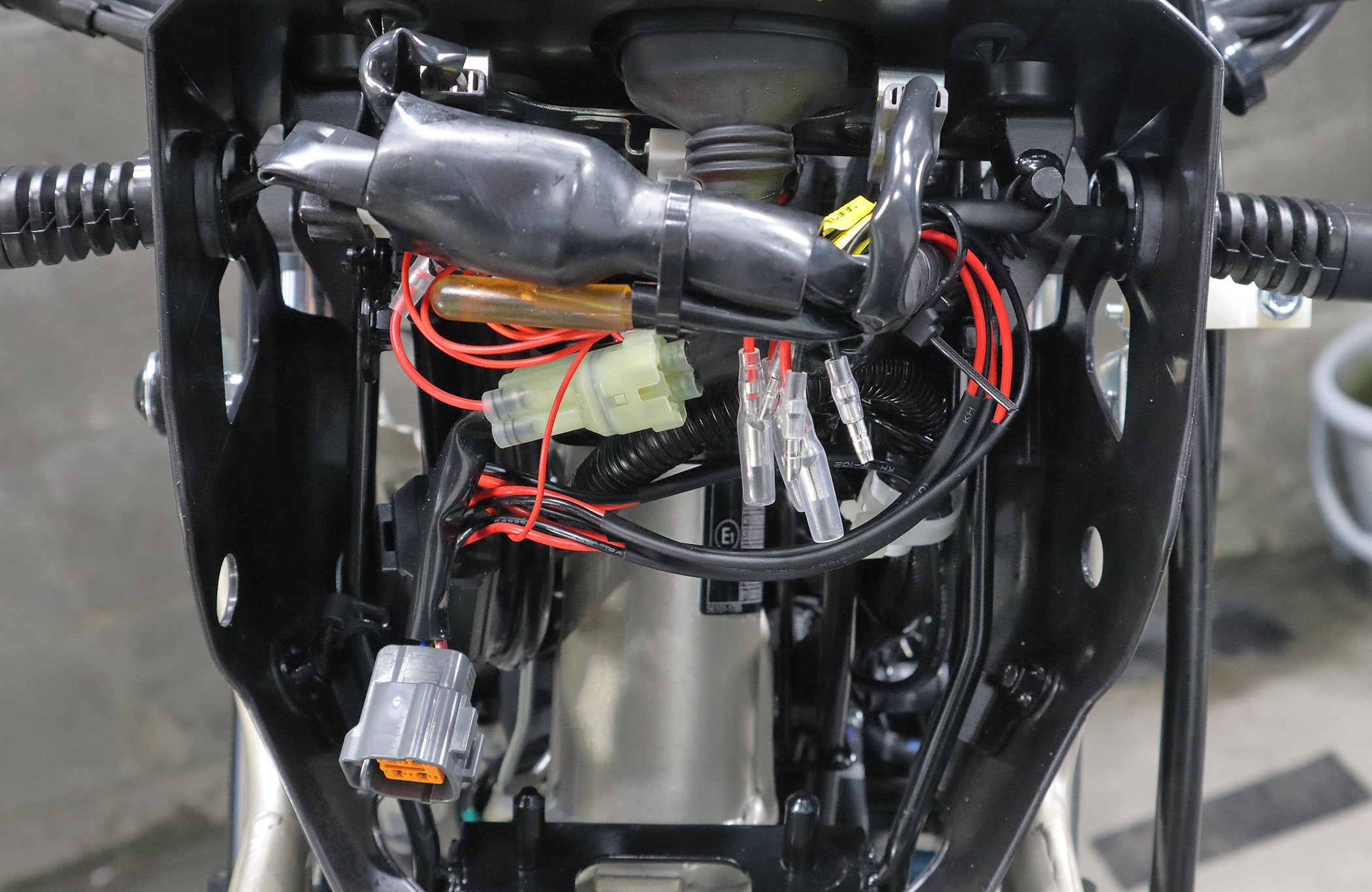

CT125用の電源取り出しコネクターを接続し

その先端にあるメスのコネクターには

純正オプションのUSB電源のコネクターを接続します｡

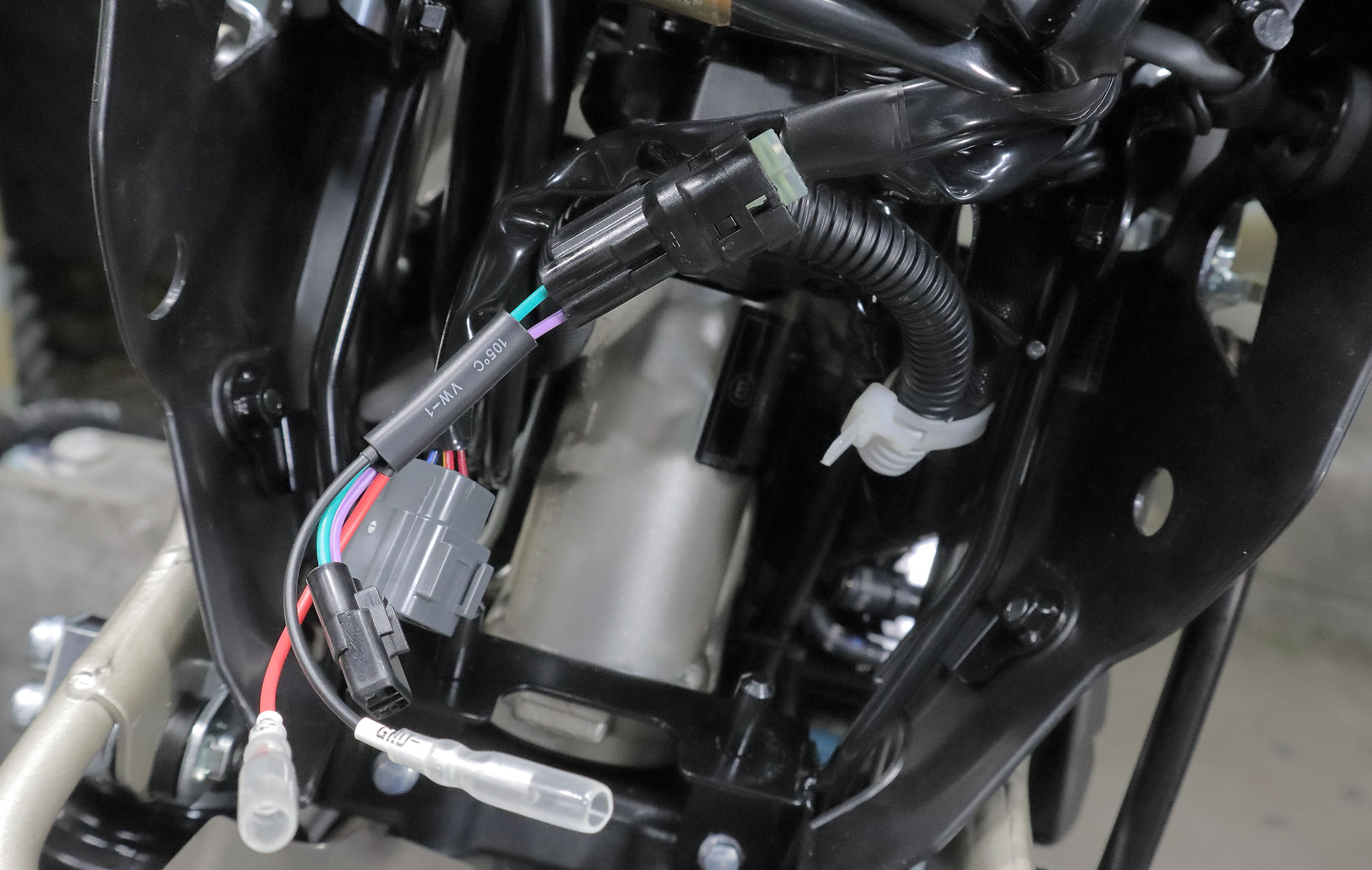

自分で作った電源取り出しコネクターだと

こんな感じになりますが

これだと純正オプションのUSB電源は取付出来ません｡

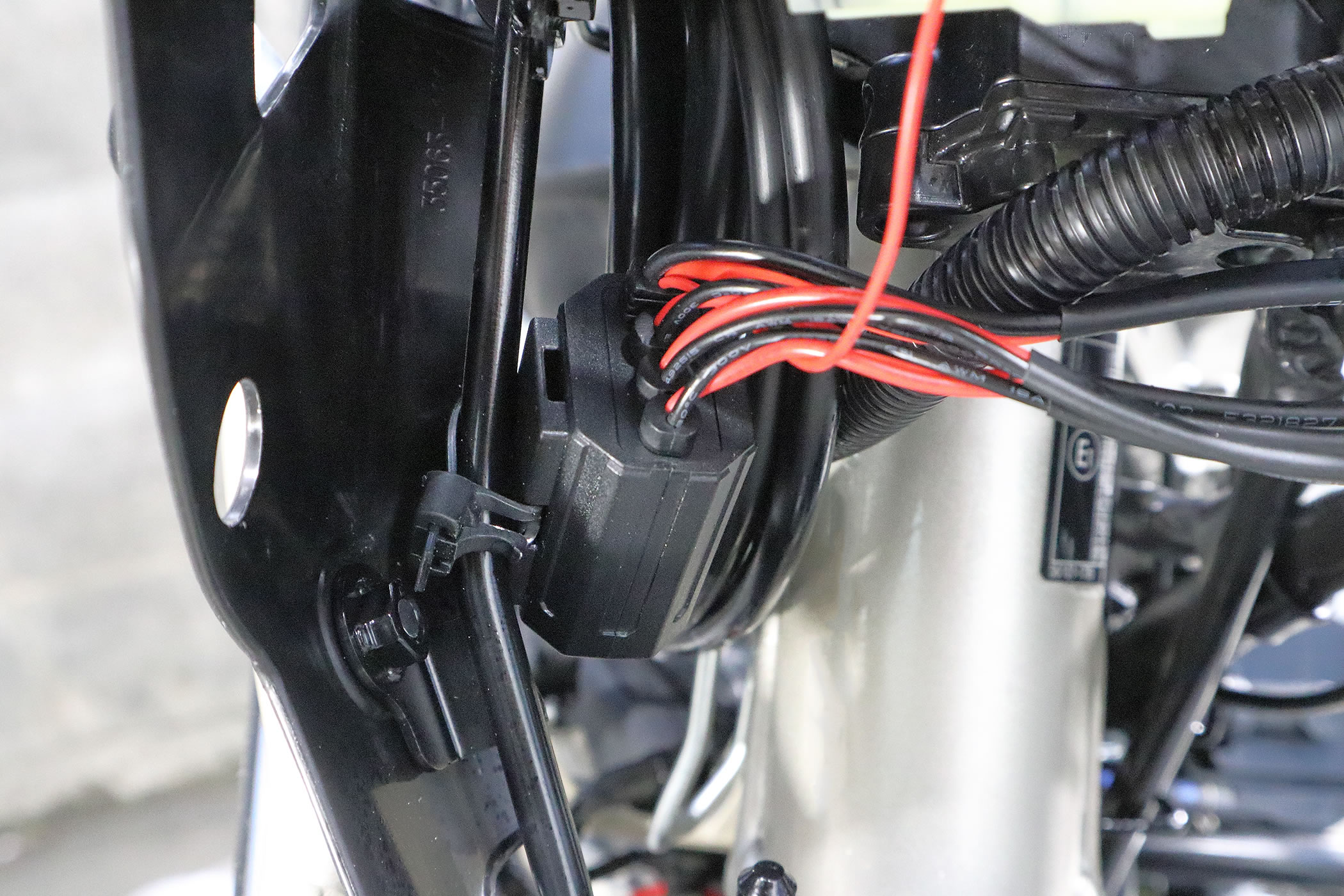

電源ユニットを付属の結束バンドを使って固定しますが

ヘッドライト裏は真ん中から下に向かって

スペースに余裕が出来るので

今回は車体の左右にあるフレームの

車体右側に逆さに固定しました｡

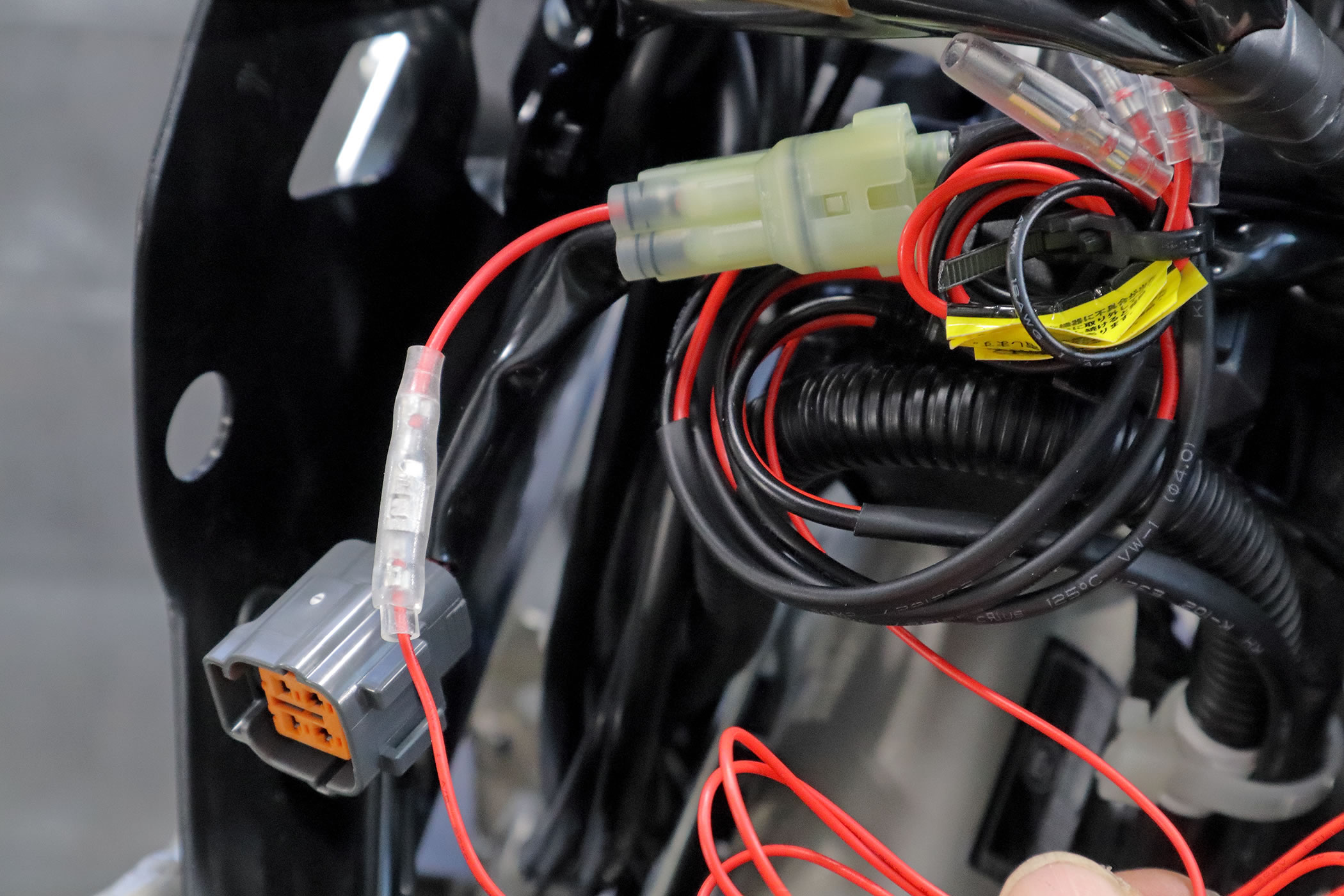

とりあえず電源ユニットのACC電源のギボシ端子と

電源取り出しコネクターのギボシ端子を接続させますが

使わないギボシ端子の電源は

結束バンドで適当にまとめておきます。

なるべく下の方で束ねた方が

スムーズにヘッドライトを元に戻せると思います｡

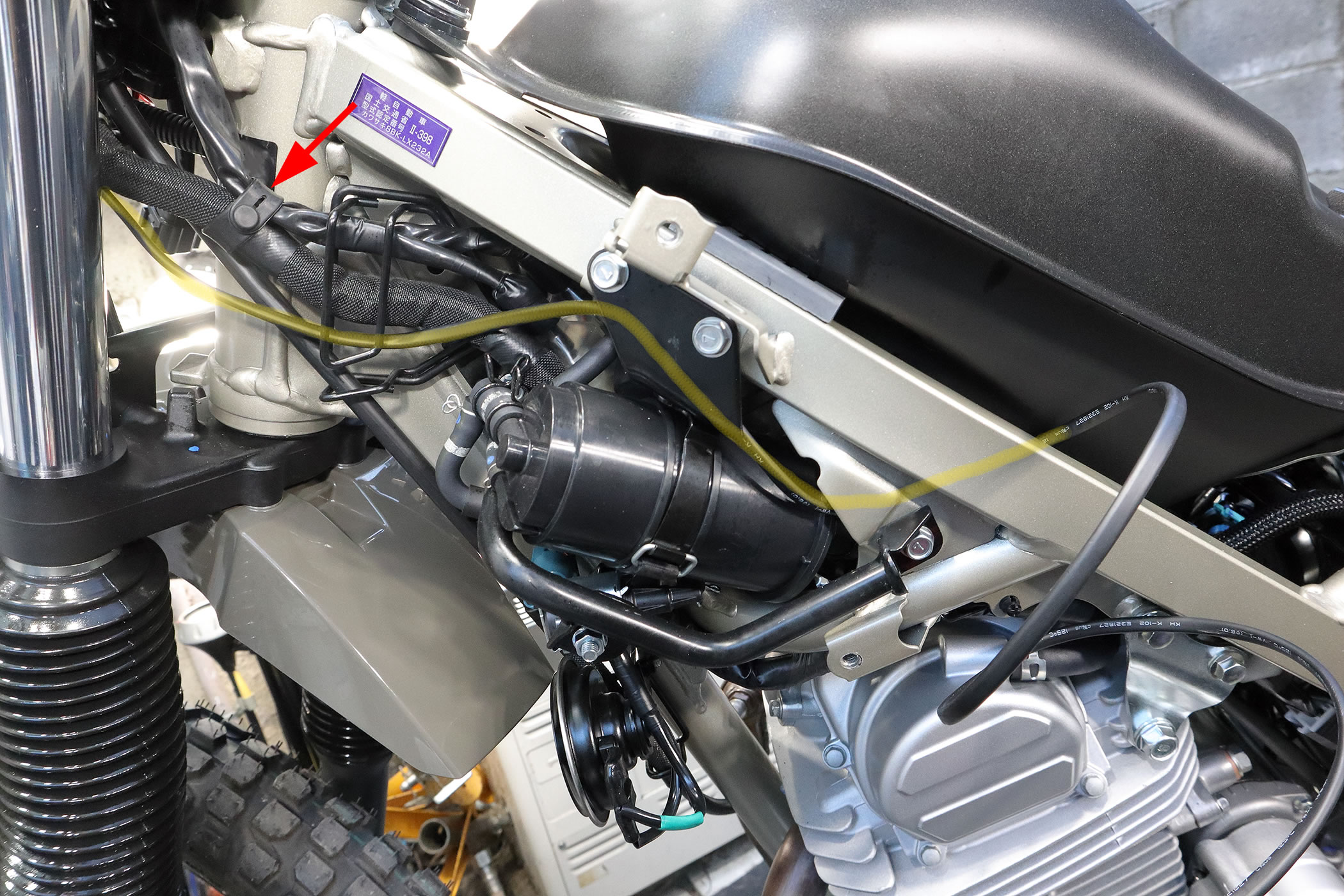

次は電源ユニット本体から伸びる

Y型端子のプラスマイナスのケーブルを

バッテリーまで引きますが

付属の結束バンドや

矢印の車体にあるゴムバンドを利用して

バッテリーまで引きつつ他のケーブルと固定していきます｡

ケーブルを固定する時には

必ずハンドルを左右一杯に切って

ケーブルが無理をしていないかを確認します｡

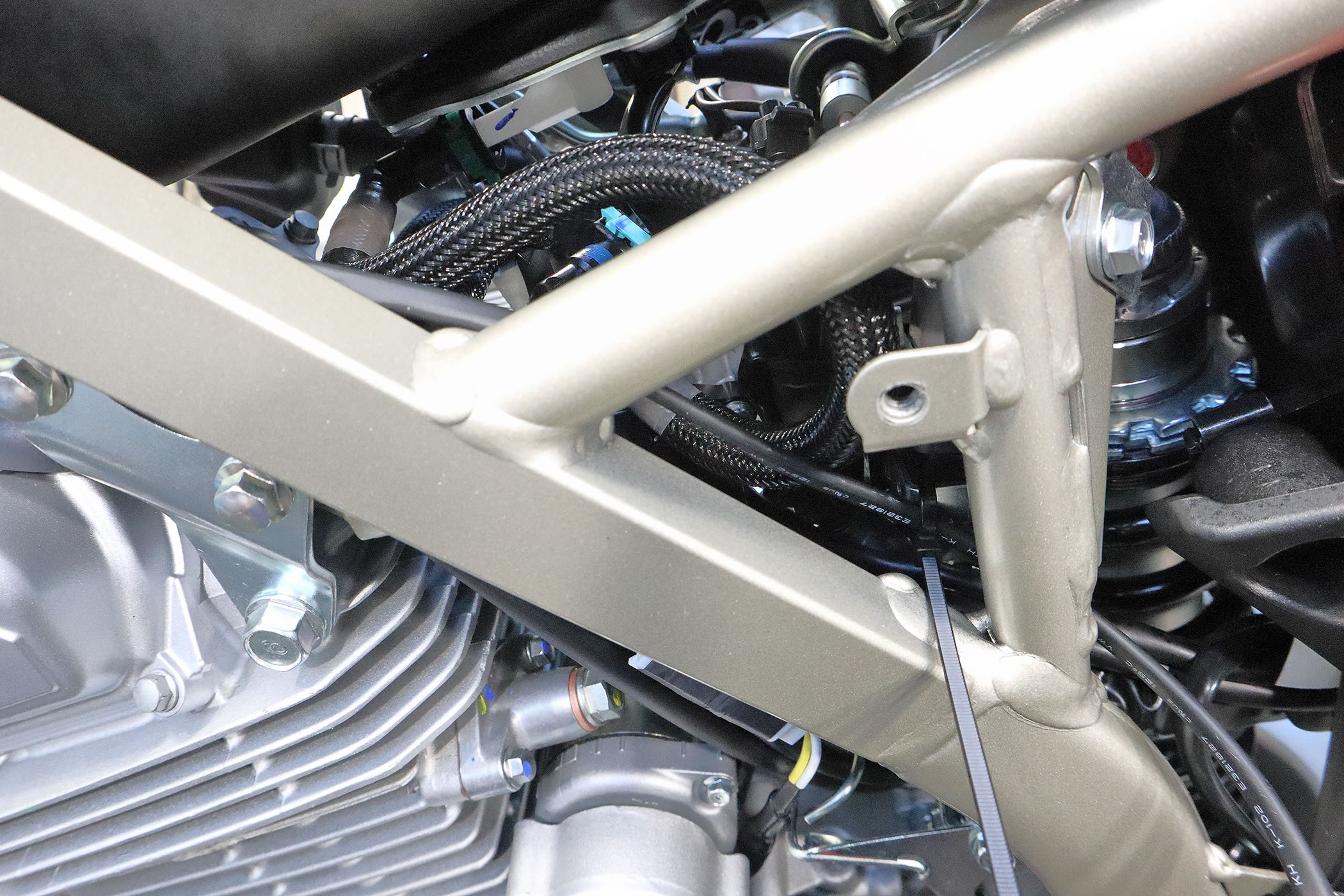

バッテリーの手前までケーブルを引っ張れましたが

ケーブルにはかなり余裕があるので適当な所で

丸く束ねても良いのですが

すぐ裏側にはリアサスペンションがあるので

絶対にリアサスペンションにはケーブルが触れないように

結束バンドで固定します｡

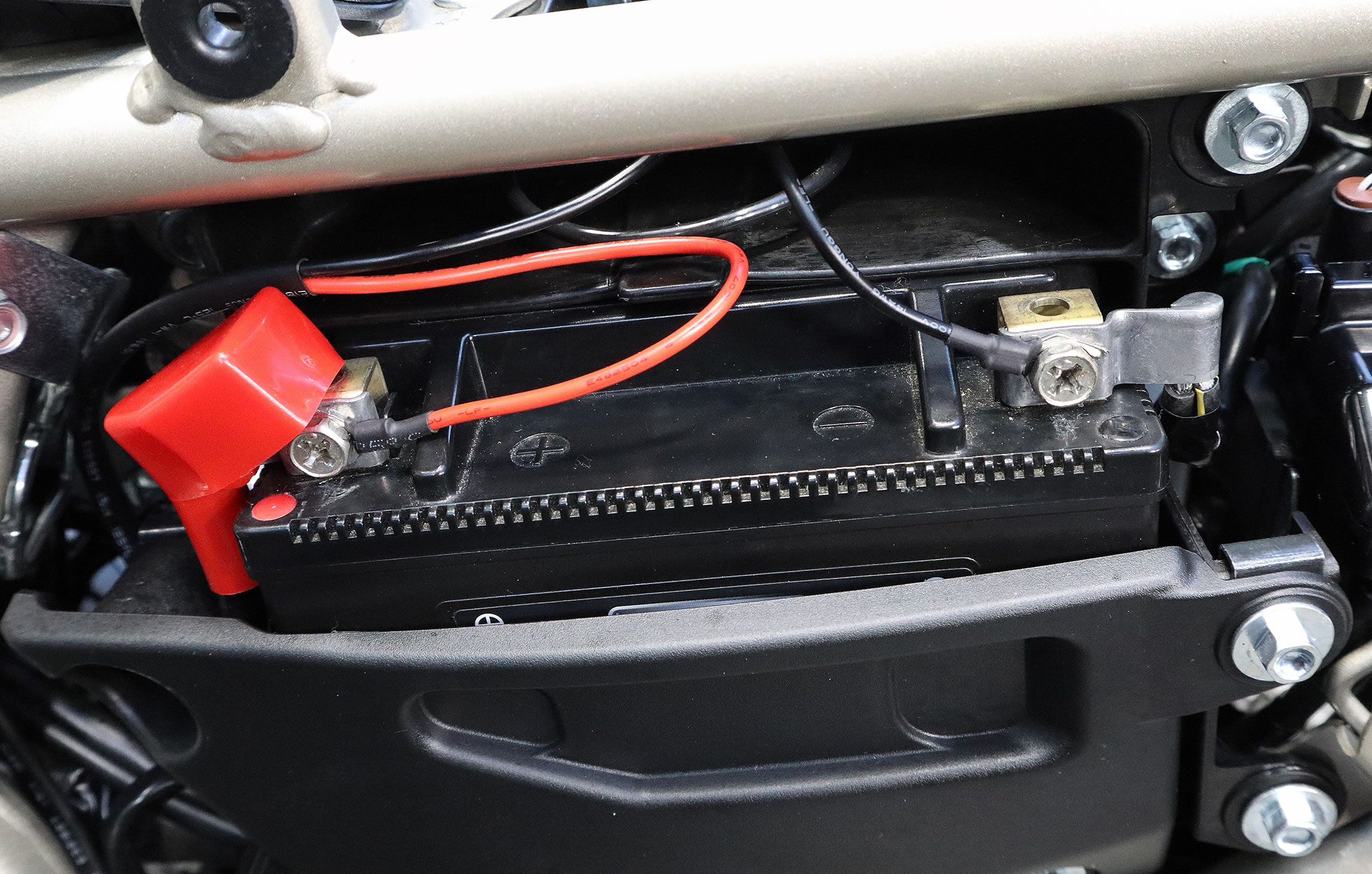

バッテリーの上側までケーブルが引けたら

赤いケーブルのY型端子を

左側のプラスのターミナルネジに共締めして

黒いマイナス側のY型端子を右側のターミナルと共締めします｡

これで電源ユニットが機能する状態になりました｡

後は逆の手順でカバー類を元に戻せば作業完了です｡

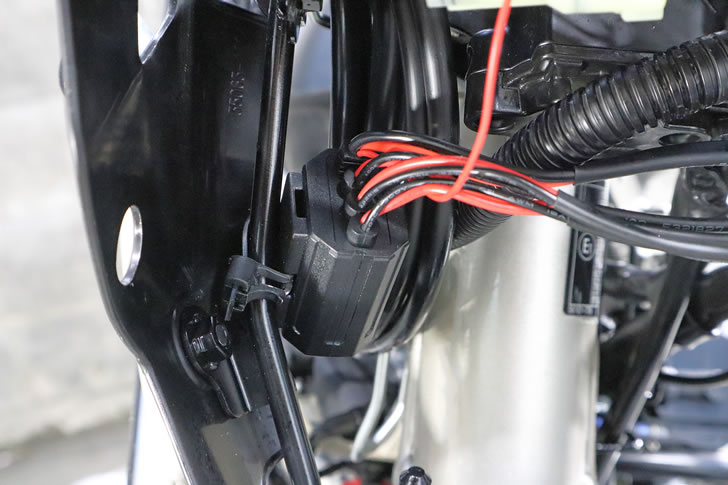

写真はヘッドライトの上側に

ケーブル類を固定した例なのですが

これだとヘッドライトが元の位置に戻せない可能性があります｡

写真を見ても分かるように

中心から下側に何もないスペースが広がっているので

なるべく下側にケーブル類を固定した方が

スムーズにヘッドライトが戻せます｡
