GR YARIS　自作コールドエアインテーク Vol.2

ダクトをエアクリーナーボックスにしっかり差し込めたら

グリルの穴の所にもう片方を差し込んで仮付けしますが

グリルの穴に差し込む量はジャバラ3山分です。

次は雨を排出する穴をジャバラの下に開けるので

純正インテークをクリップで留めていた穴の位置の所で

ダクトを上から床に押さえつけながら

仕切り板の前側のダクトが床から浮き上がる所あたりに

マジック等でダクトの横に印を入れます。

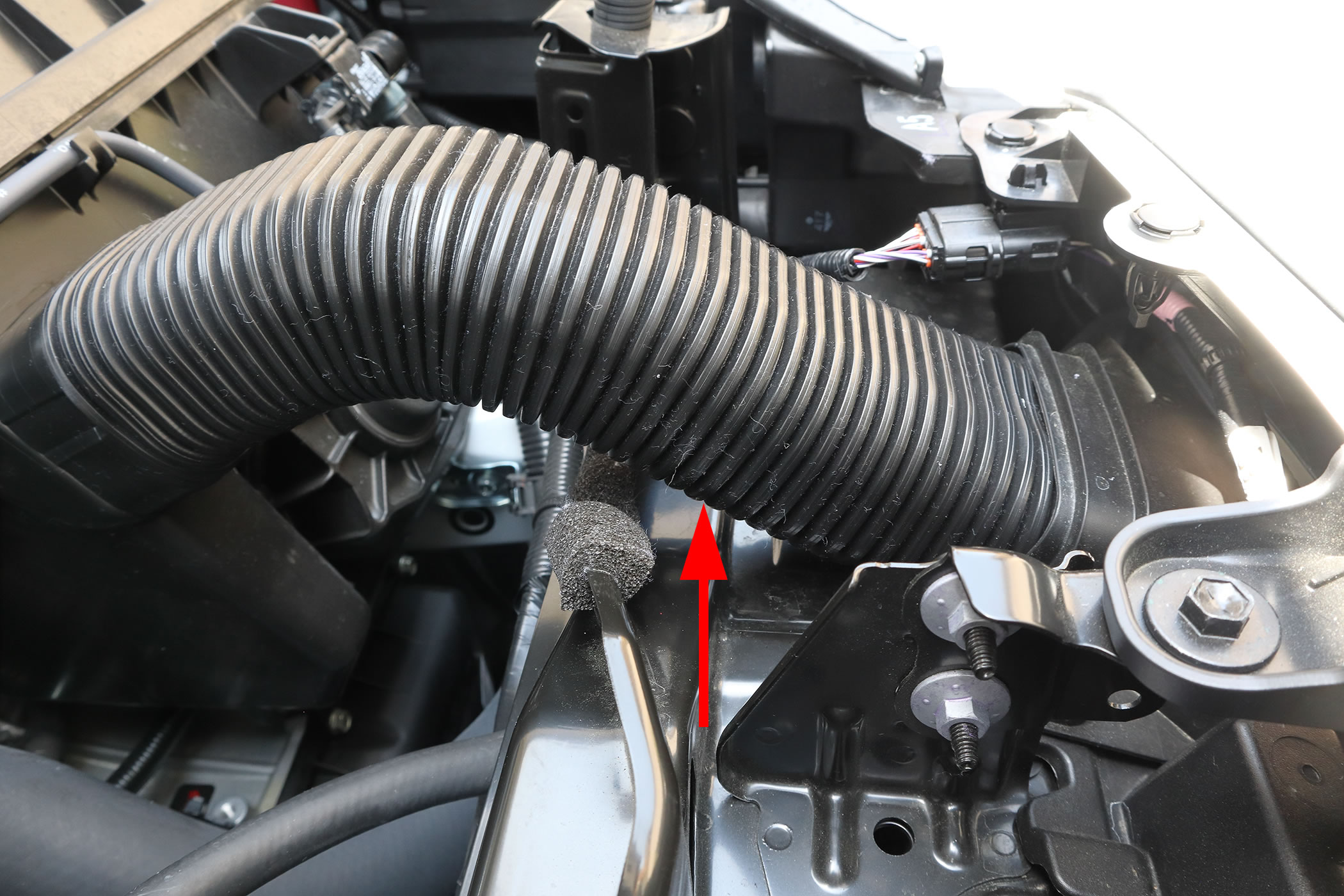

写真では矢印のあたりになりました。

一旦、ダクトを車体から外して

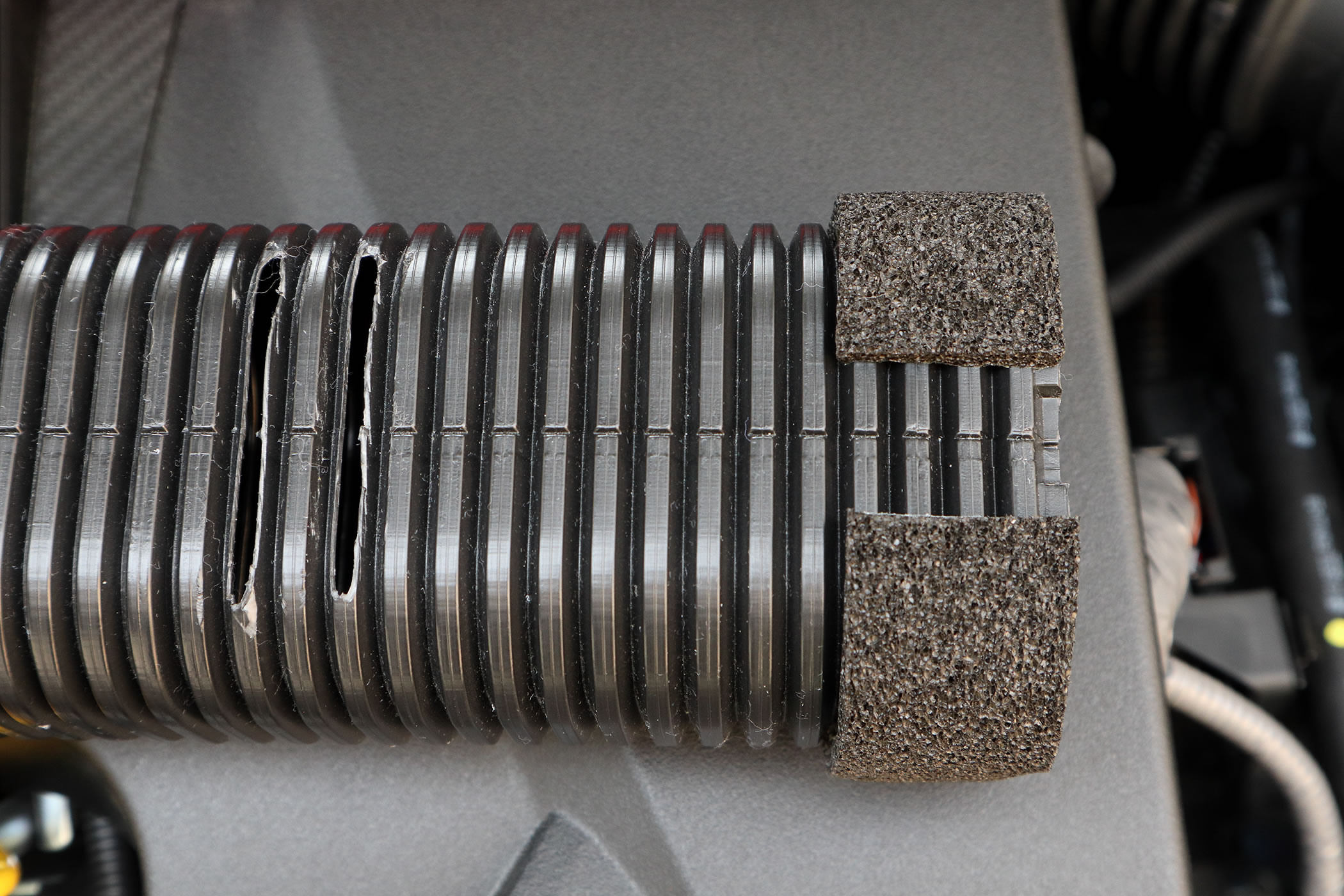

先ほど印を入れた所のダクトの裏側に

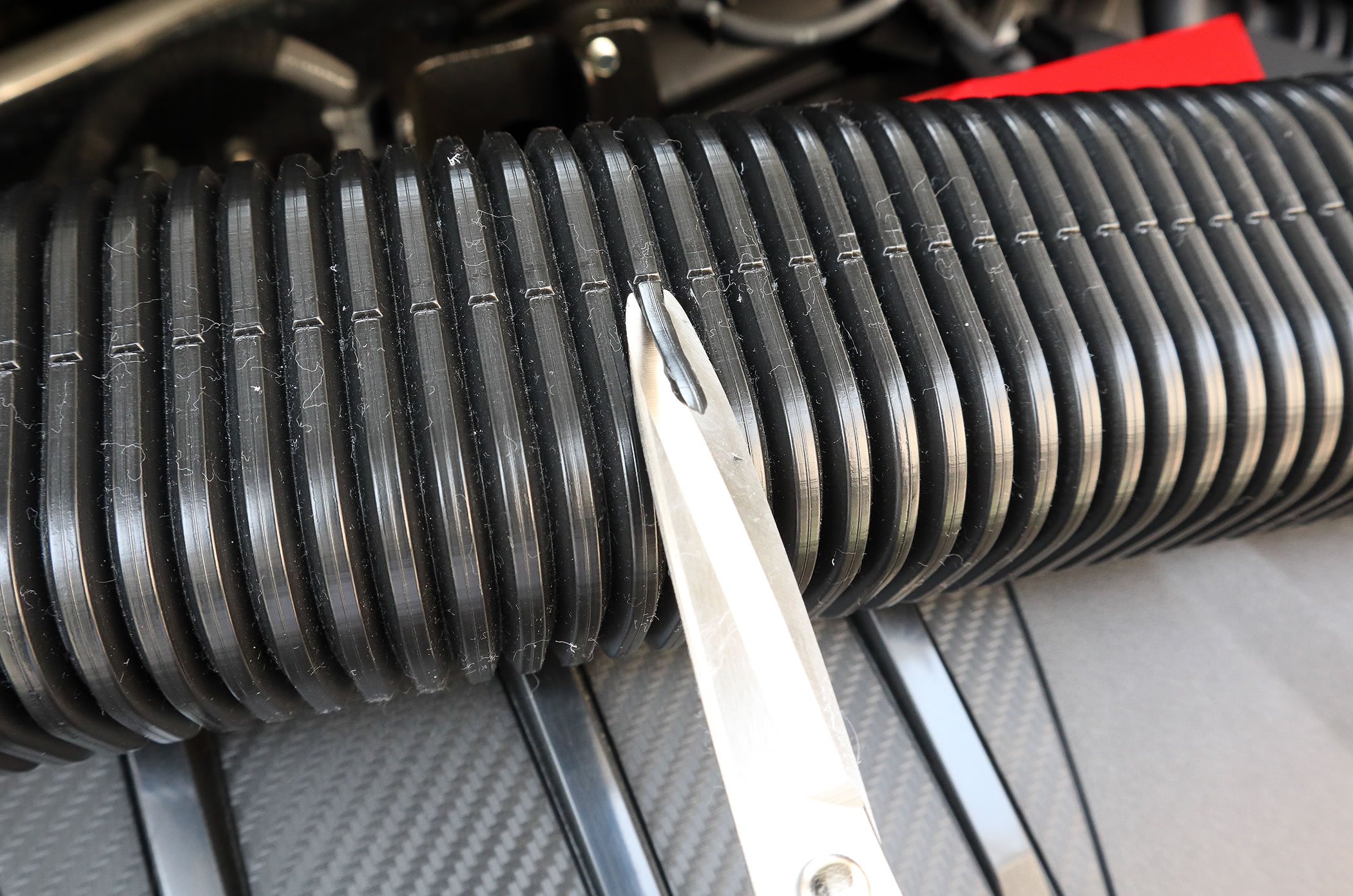

ハサミで穴を開けますが

ジャバラの山の天辺部分をカットします。

というのも、ジャバラの谷の部分は薄くなっているので

切り目を入れると、そこから裂けてしまう可能性があります。

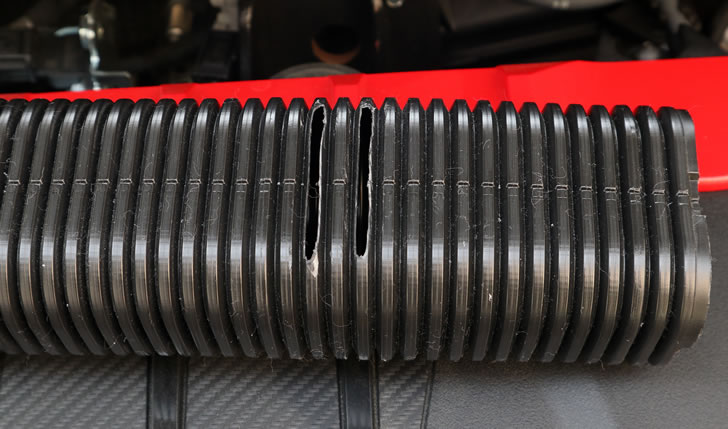

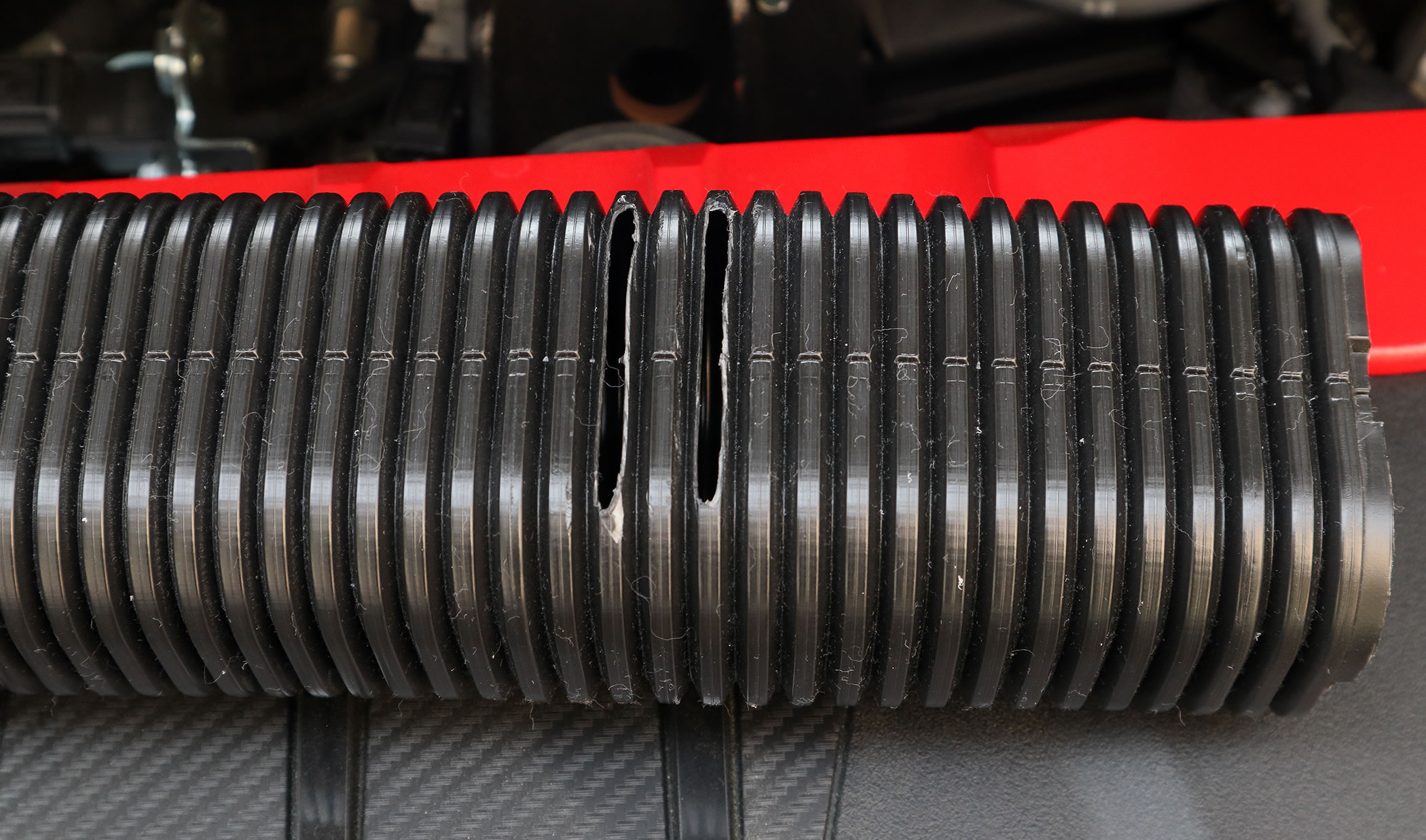

今回は念には念を入れて2ヶ所に排水穴を開けました。

グリルにツッコむ端の部分には

隙間を完全に埋める為に

5mm厚のエプトシーラーを貼りましたが

そもそも、かなりカツカツサイズなので

別に貼らなくても良いと思います。

真下部分にエプトシーラーを貼っていないのは

雨の排水を促す為です。

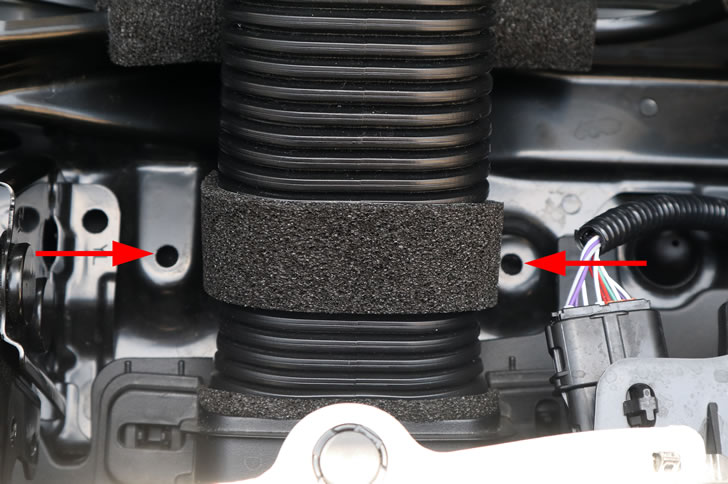

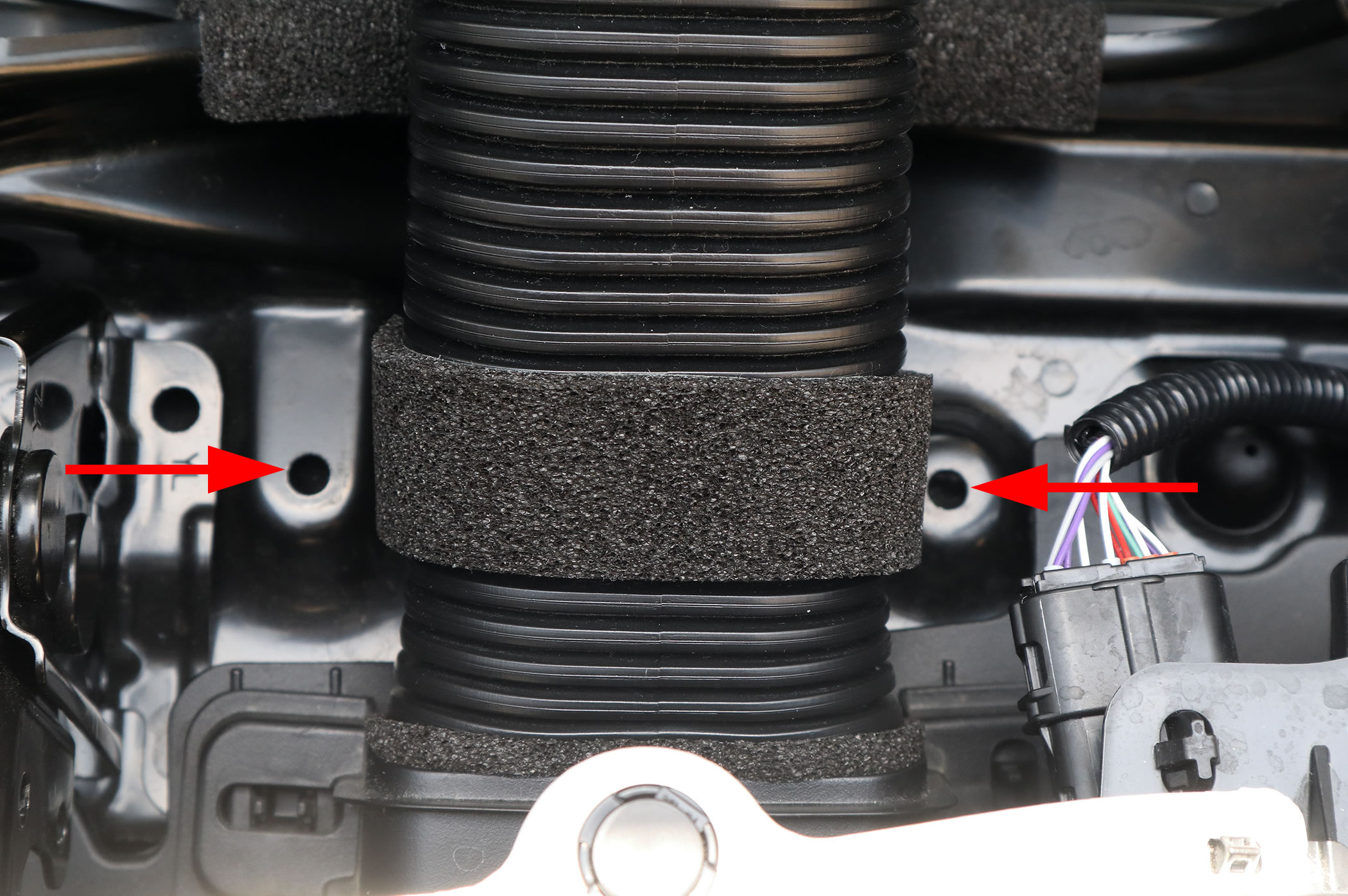

もう一度ダクトを車体に固定し

純正インテークを固定していたクリップの穴の位置に

5mm厚のエプトシーラーを一周貼る事で

床の接触や結束バンドから保護します。

AB300の長さの結束バンドを2本用意しますが

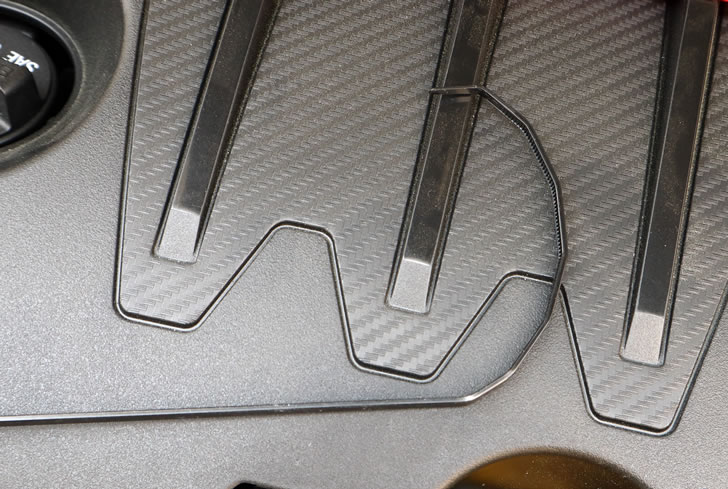

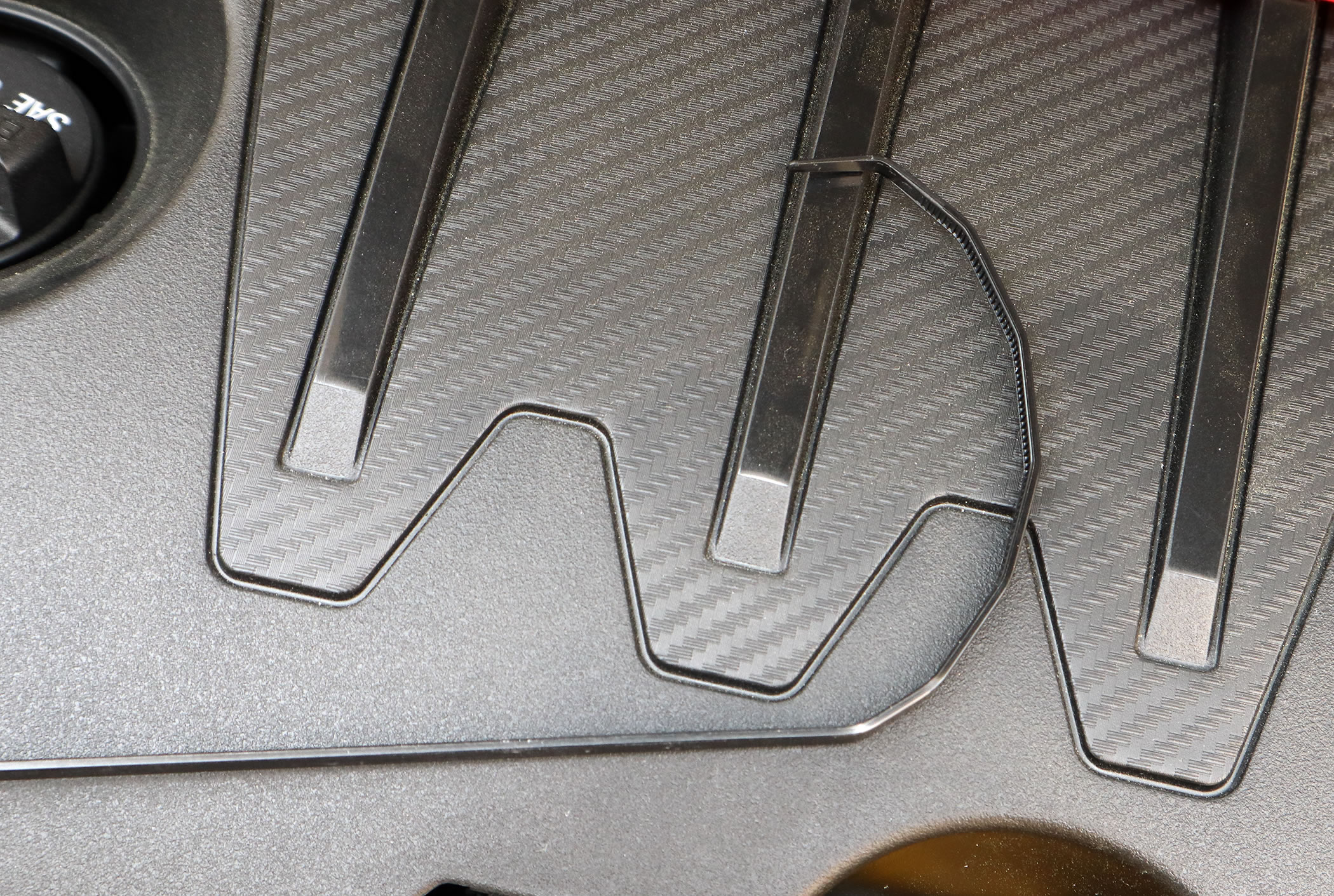

一本はこのように折り目をしっかり付けておきます。

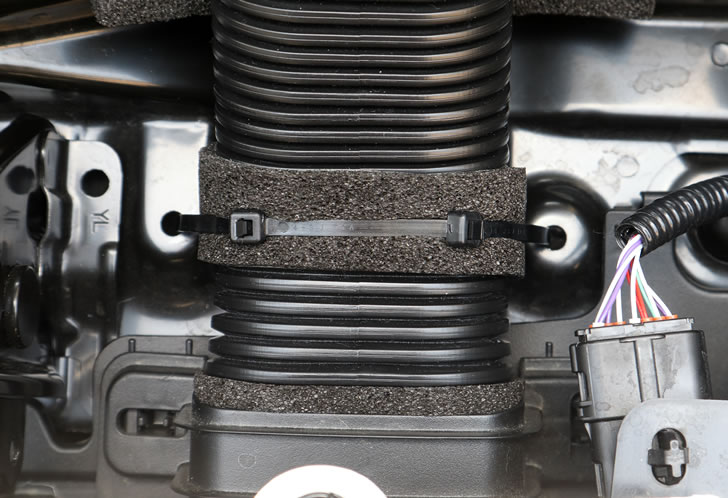

折り目を付けた結束バンドを穴から差し込んで

もう片方の穴に通します。

もう一本の結束バンドを使って繋いで

インテークホースを固定します。

結束バンドは最初は熱で少し伸びるので

カツカツにカットせずに引っ張れる部分を残しておきます。

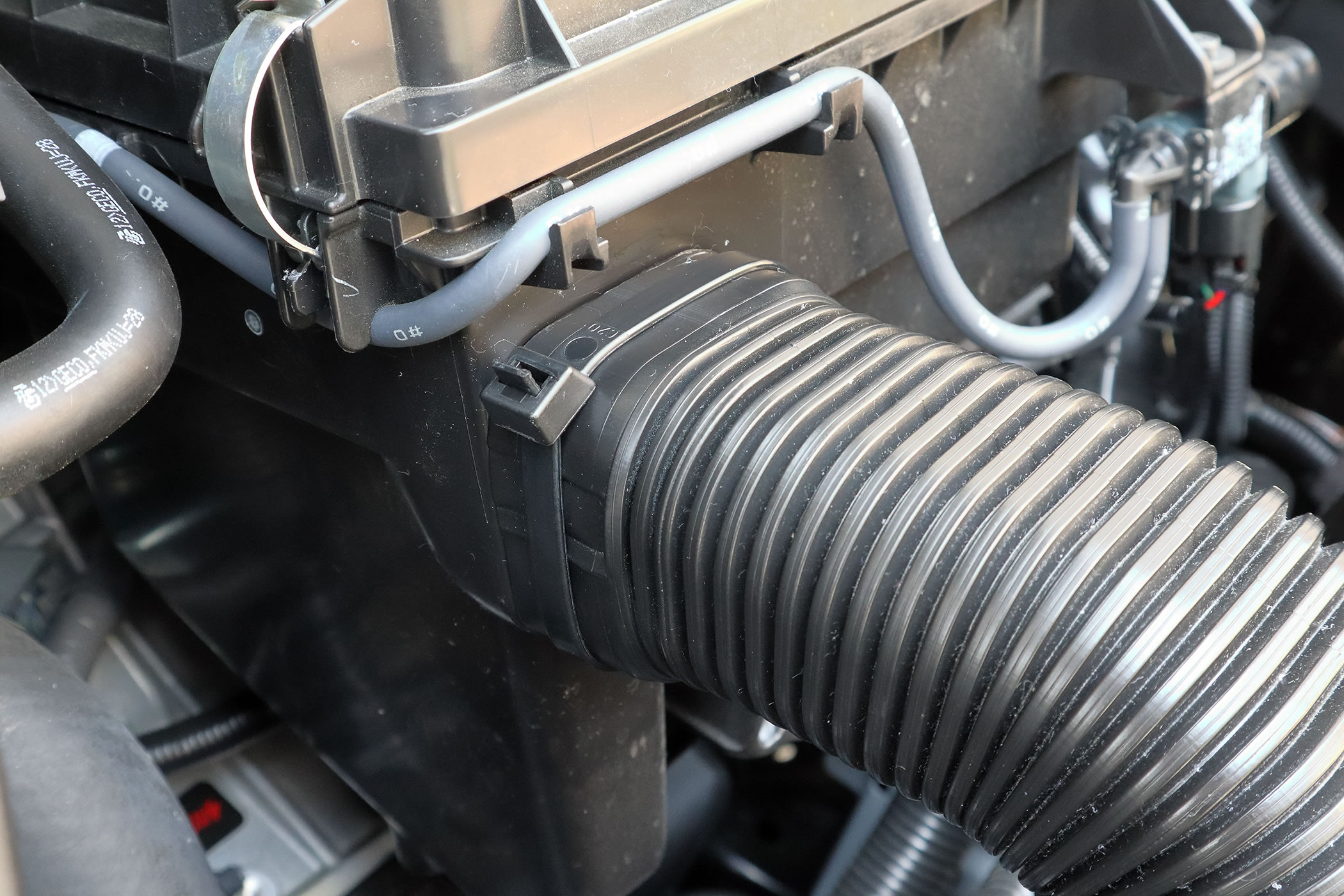

エアクリーナーボックス側も

結束バンドを使って軽く縛っておきます。
