DR-Z4SM USB電源の取付
今回はDR-Z4SMにUSB電源を取付します｡
DR-Z4やSMには､純正オプションで
USB電源が設定されていますが
今回は社外品のUSB電源を取り付けたいと思います｡

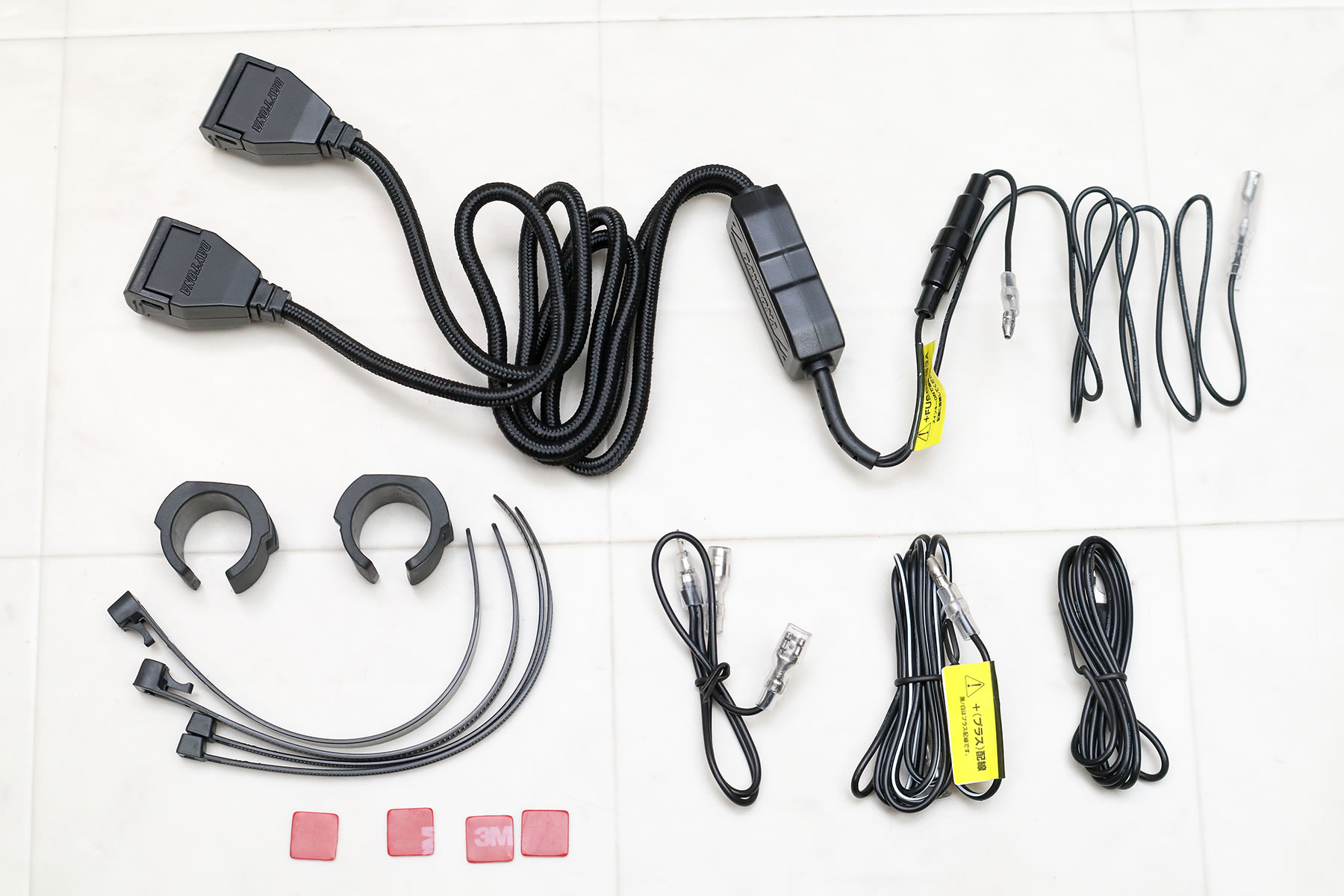

という事で用意したアイテムは
デイトナの2ポート タイプAのUSB電源(99503)で
タイプAが2ポートあるUSB電源です｡
スマホのバッテリーに負担を掛けない為にも
あえて急速充電が出来るタイプを避けています｡

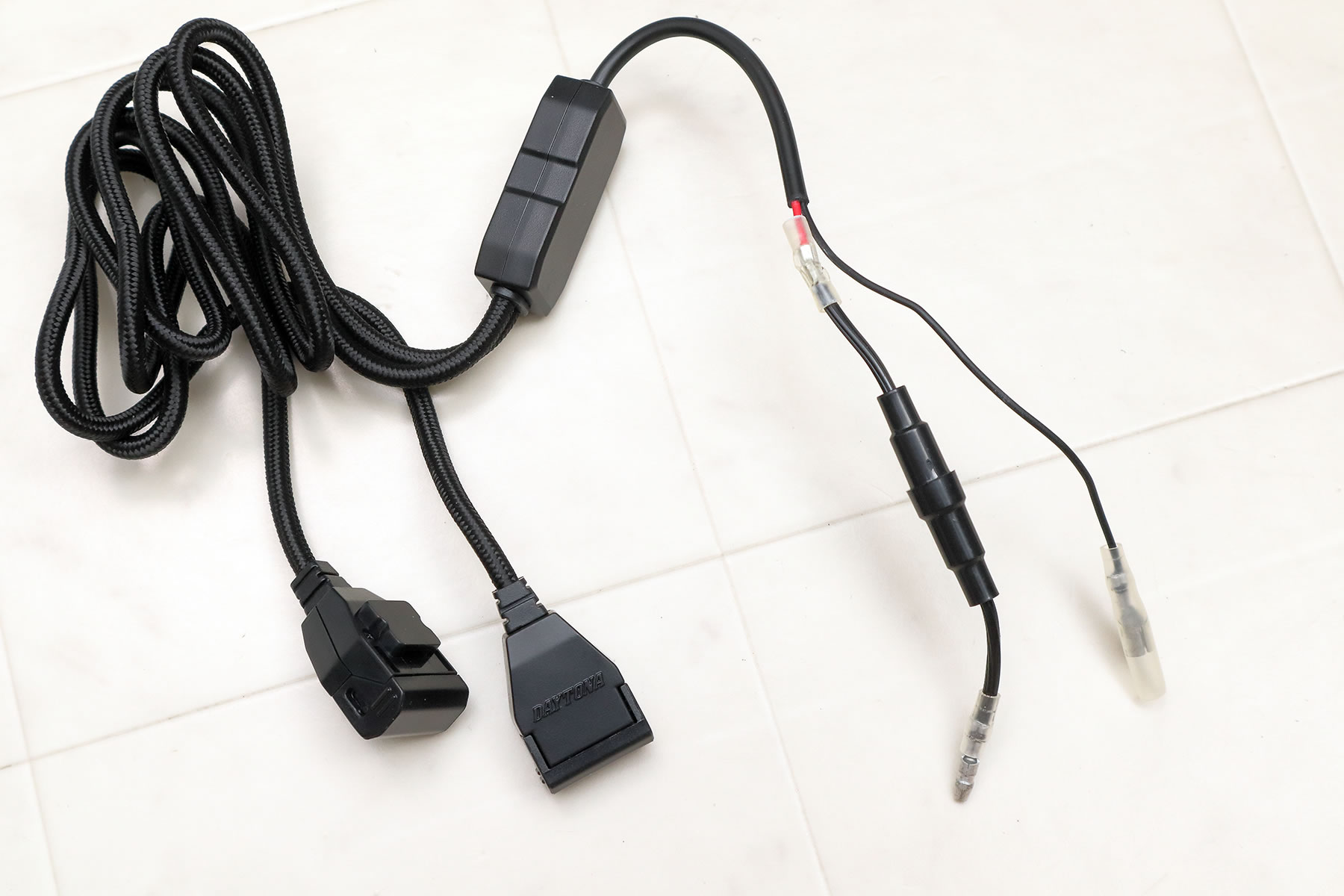

まずはUSB電源の仕様ですが

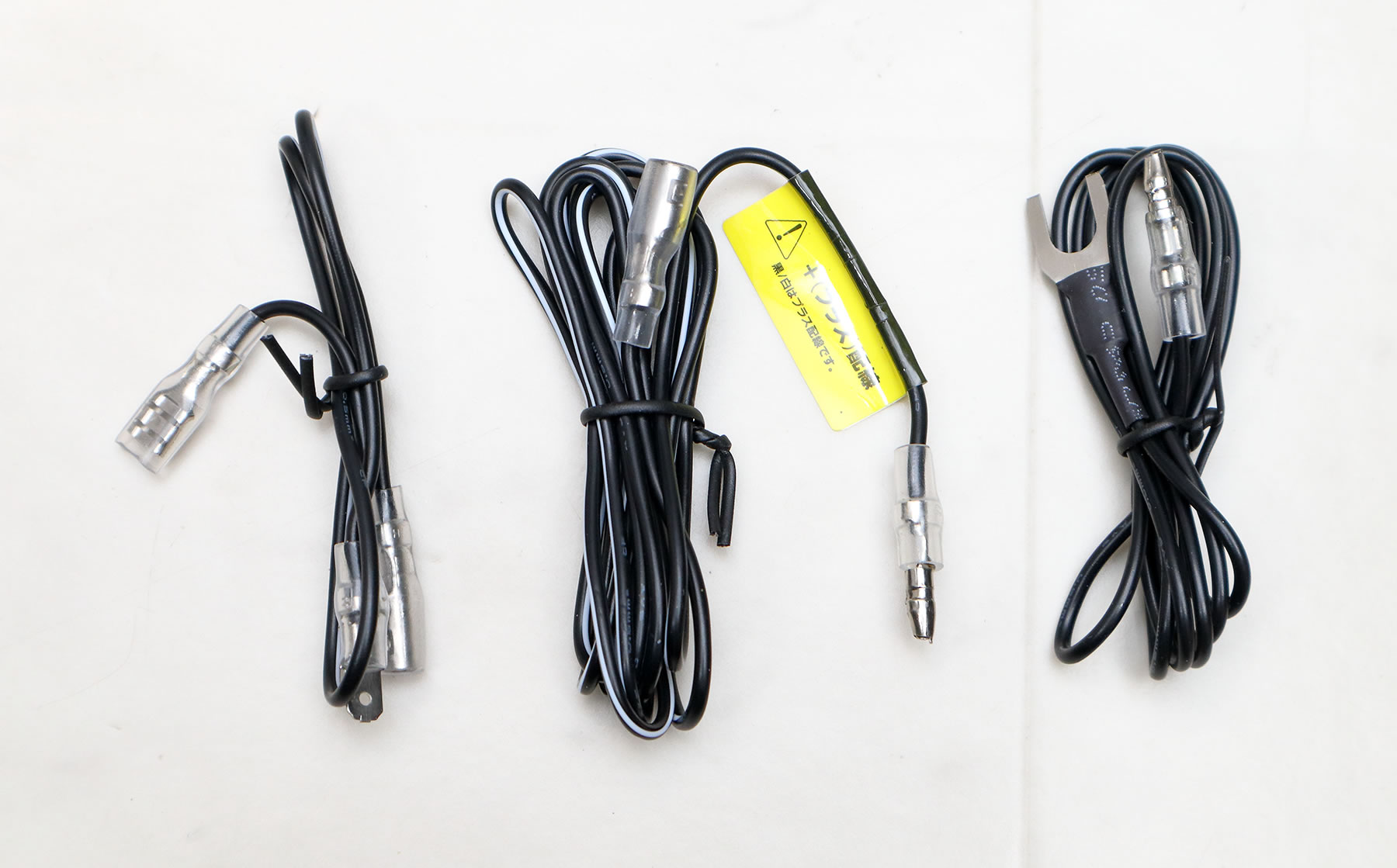

電源に接続するケーブル部分は
最初からギボシ端子が付いているので
デイトナの電源ユニットにダイレクトに接続出来ます｡

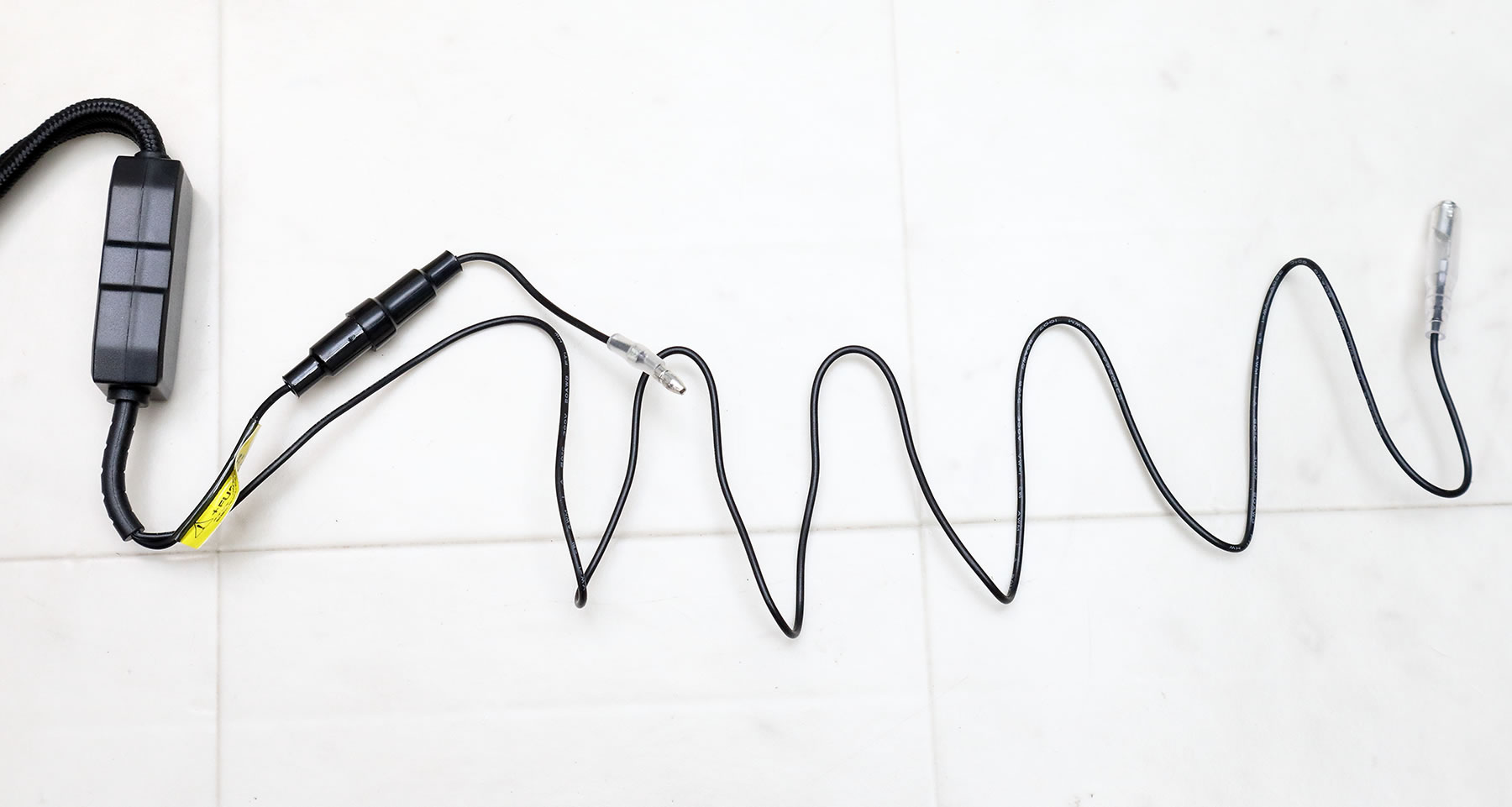

ヒューズが付いているプラス側のケーブルは短いので
本来なら付属の延長ケーブルを着けるのが前提なのですが
今回は､この短さで丁度良い長さになるので
逆にマイナス側が長すぎる事になります｡
ちなみに・・購入時にミニヒューズケースのネジが
緩んでいる時があるので
事前に少し手で締めて確認しておきます｡
短い方が好都合なので
付属している3本の延長ケーブルは使いません｡

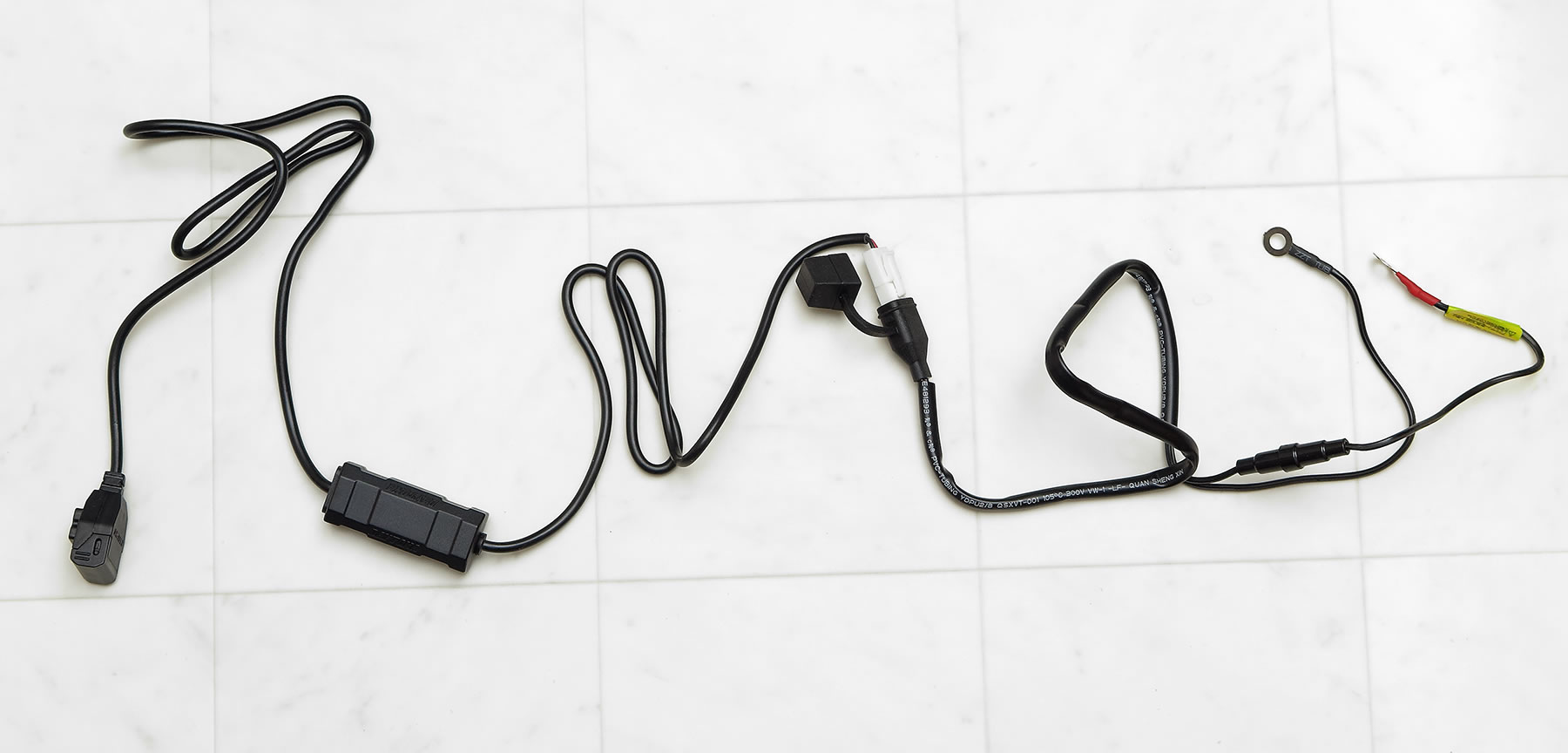

家に余っていたUSB電源があったので
今回取り付けたのは丸型端子が付いた
バッテリーにダイレクトに取り付けるタイプのUSB電源ですが・・
Dユニットに接続出来るようにする為に
事前にギボシ端子の仕様に改造しているので
99503の2ポートUSB電源と全く同じ仕様になっています｡
それでは車体側で作業を行いますが
今回は､事前に取り付けてあるACC電源ユニットに接続して
USBへの電源を供給するので
先にヘッドライトカバーを外しておきます｡
カバーの取外しの詳細は､このページで掲載していますし
ACC電源ユニットの取付の詳細は
ここのページで掲載しているので
今回は省略しますよ｡

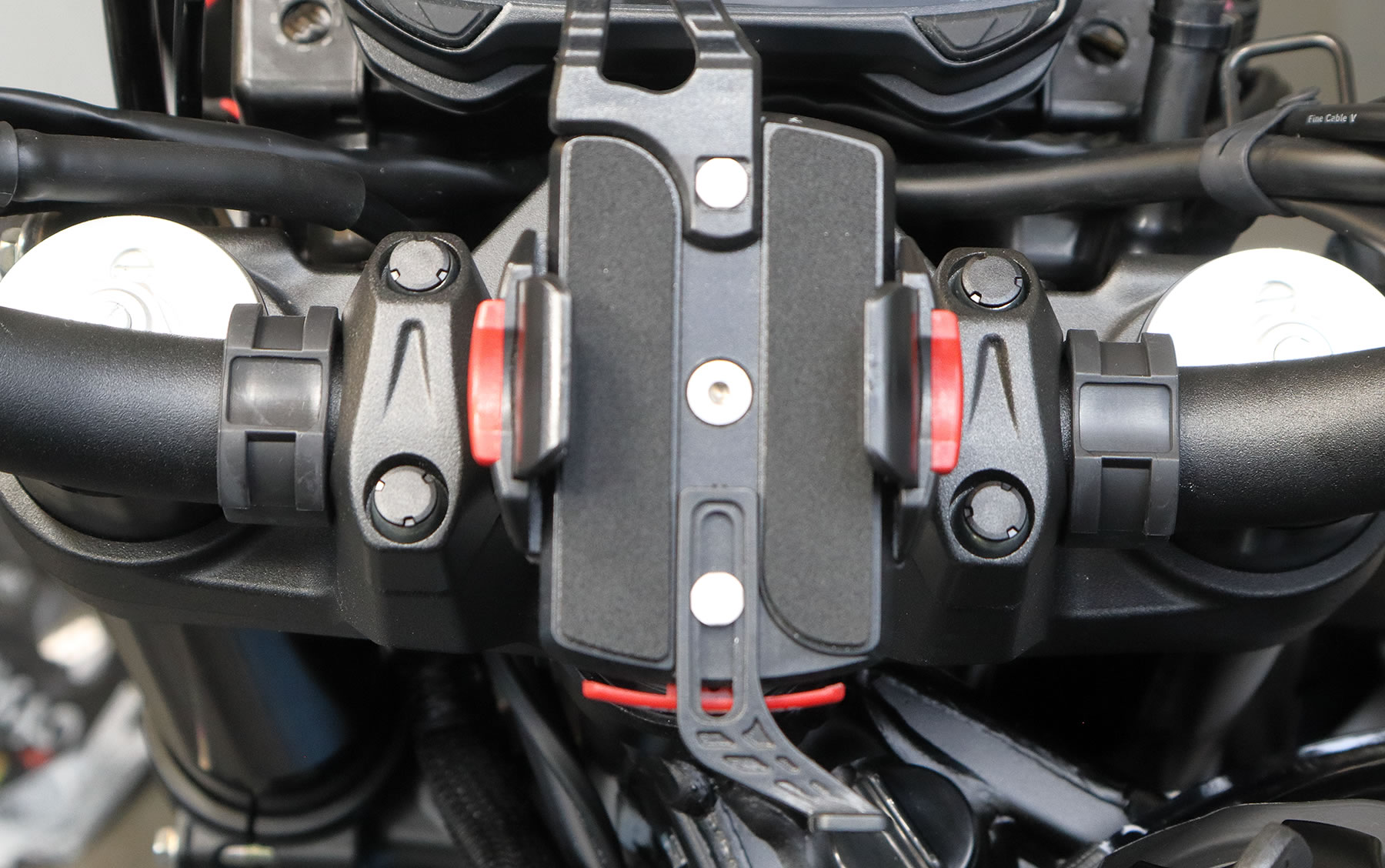

とりあえず先に車体にスマホを固定する為に
ハンドルバーのセンターには
22.2mm～28.6mmのパイプまで対応している
スマホホルダーを取り付けました｡
ちなみにDR-Z4SやSMのようなオフロード車では
ほとんどの車種で28.6mmのハンドルバーが採用されています｡

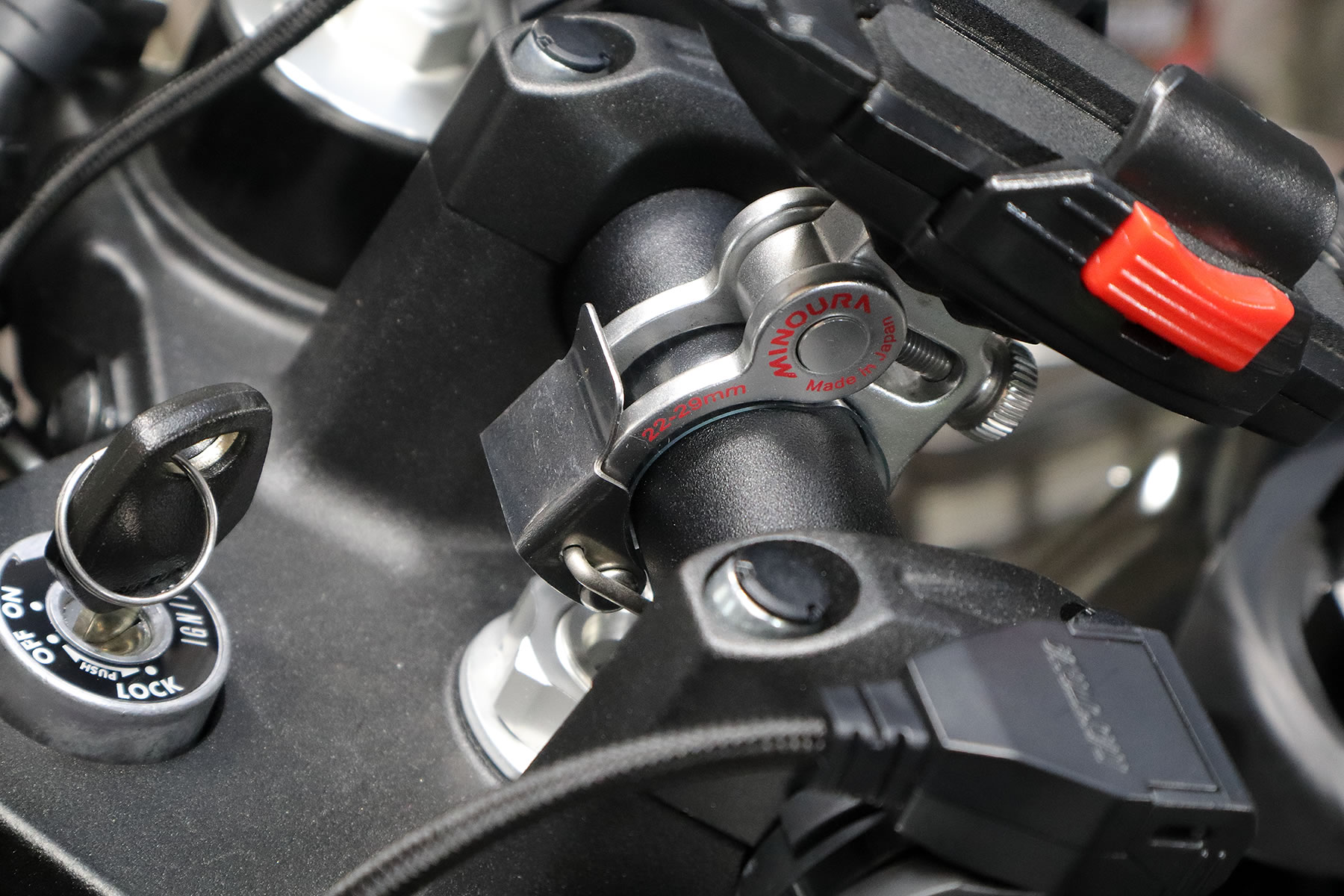

次は､UBS電源のソケット部分を車体に固定する為に
付属のリングをハンドルバーの好みの所に着けますが･･
22.2mmのハンドルバー用のリングなので
DR-Z4SMの28.6mmのハンドルバーだと
少し開き気味に変形してしまいます｡
取付には特に問題はないのですが
経年劣化する事で樹脂に柔軟性が無くなってくると
無理をしている事でいずれは割れます｡

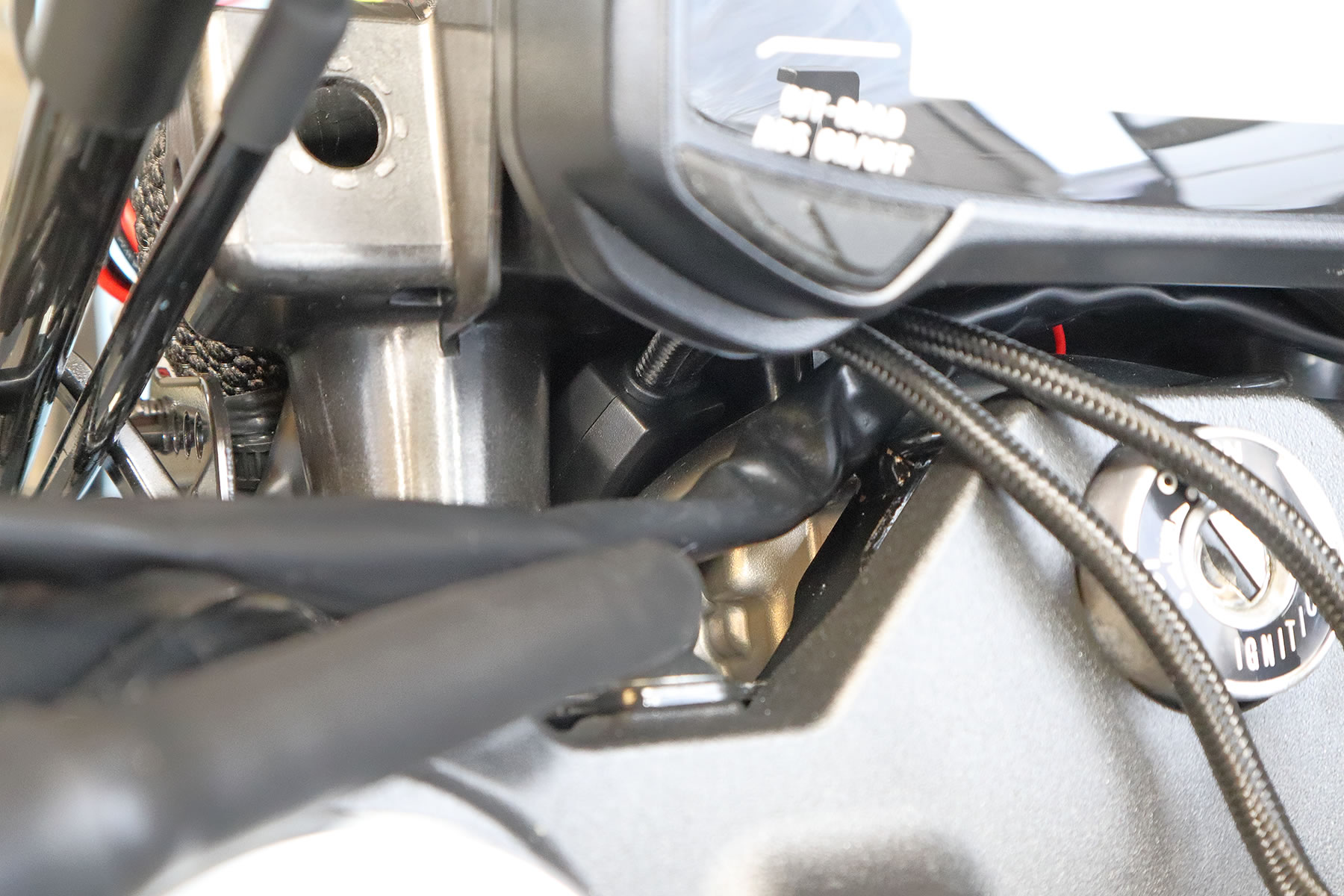

次はメーターパネル下にある隙間から
USB電源の末端にある電源ケーブル部と
途中にあるコントロールユニット部分を
ヘッドライトの所まで通しておきます｡

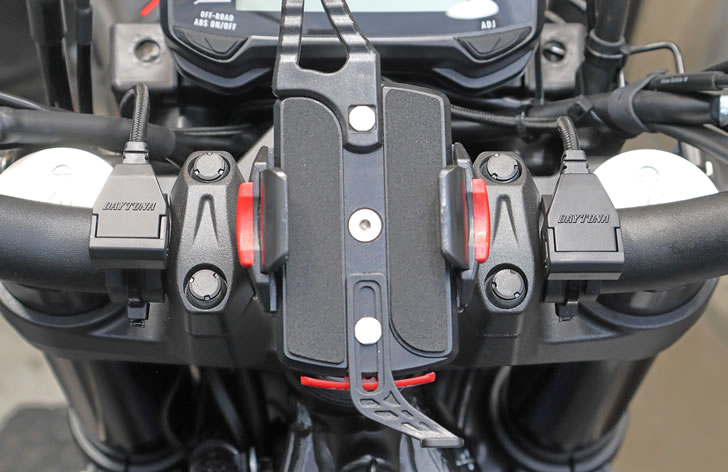

付属の結束バンドを使って
USBソケットとリングを共締めします｡
ちなみに付属のリングを使わなくても
結束バンドを使ってダイレクトにUSBソケットを
ハンドルバーに固定出来ますが
その場合は､互いに傷が付かないように
ハンドルバーと触れるUSBソケット側には
薄いエプトシーラーを貼っておきます｡

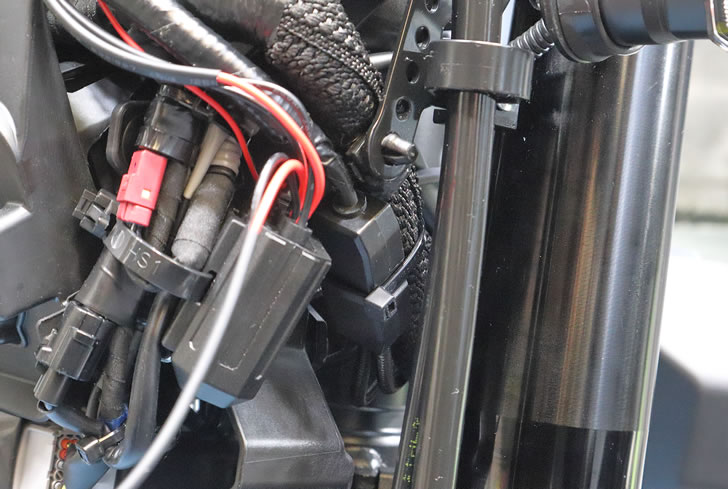

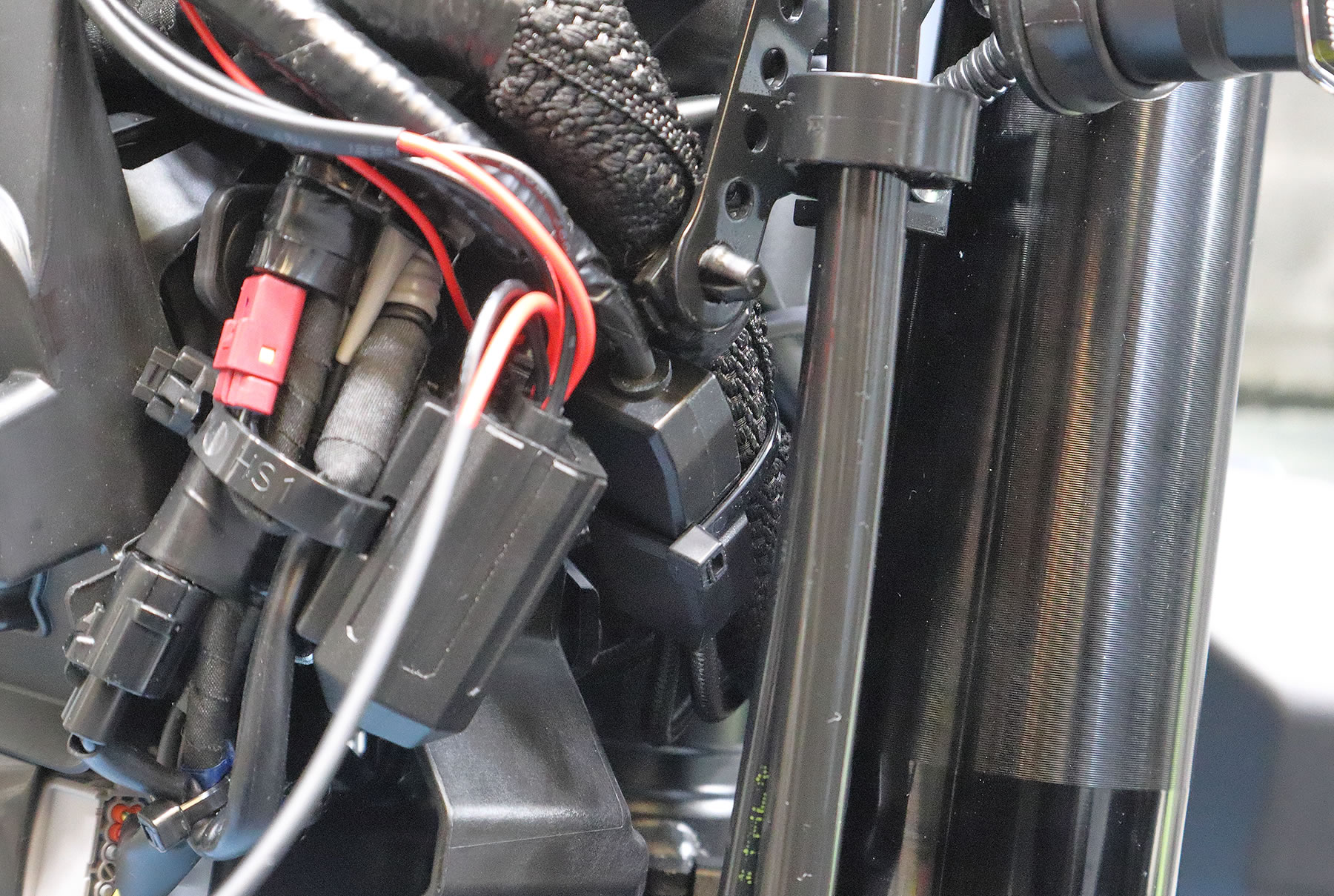

次はヘッドライトまわりの所で
USB電源のコントロールユニット部分を
付属の結束バンドを使って固定しますが
ヘッドライトの左右にスペースがあるので
今回は左側にある太いケーブルに固定しました｡

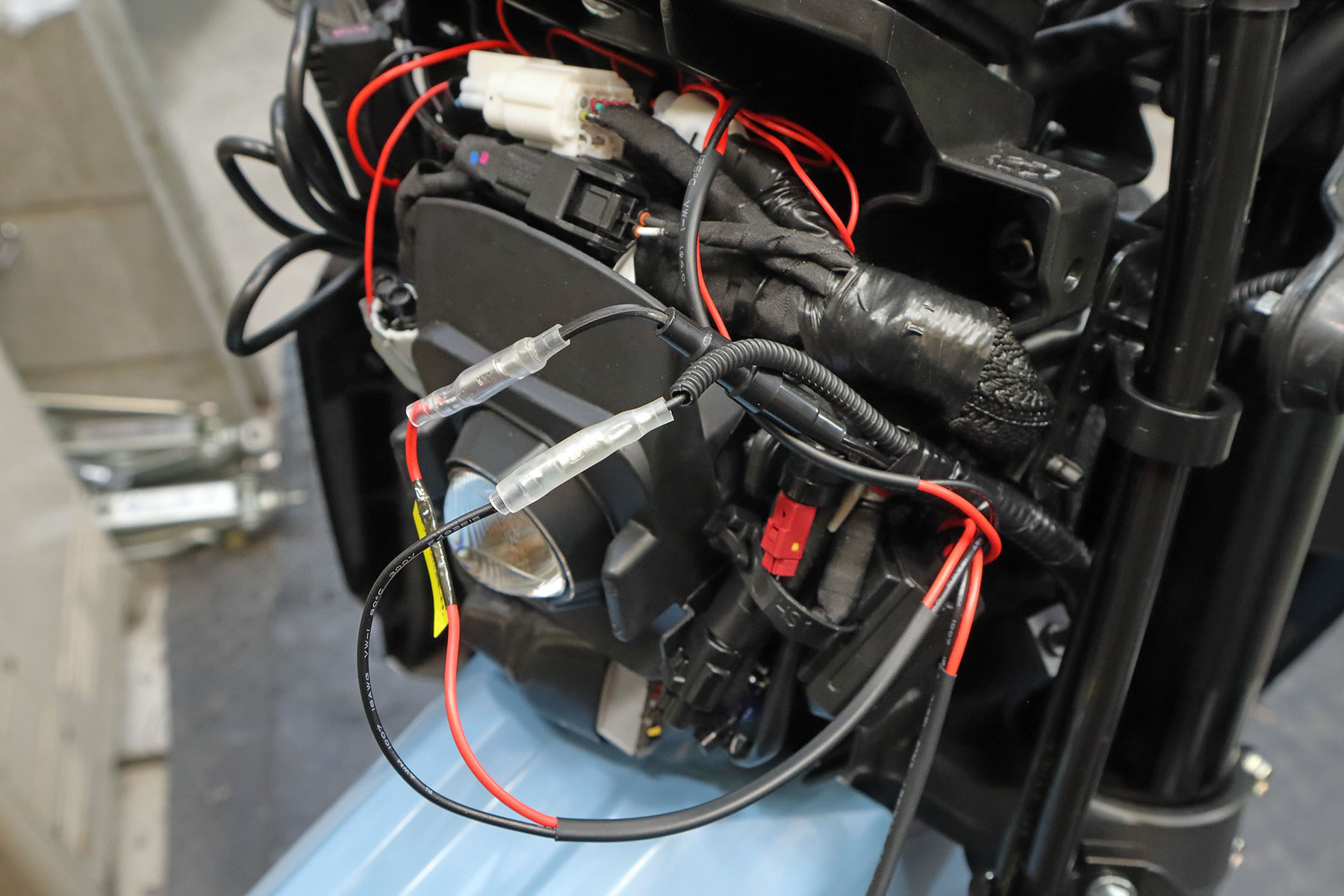

電源ユニットから伸びるプラス（赤）とマイナス（黒）のケーブルを
同じ色のUSB電源のケーブルと接続します｡
あとはケーブルを適当に隙間に収めたり
結束バンドで固定してから
カバー類を元戻せば作業完了です｡

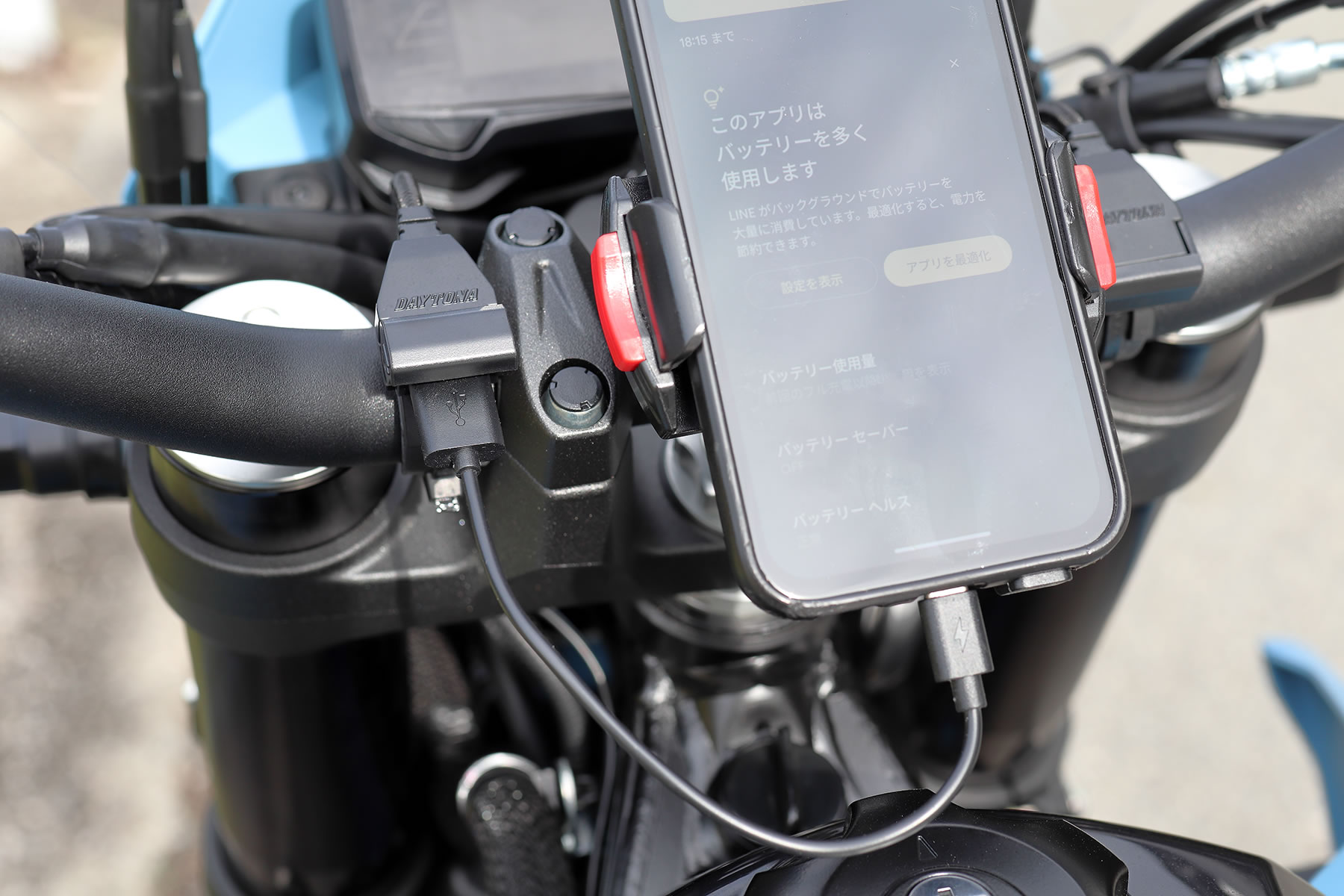

接続が出来た時点で動作確認をしておきますが
ACC電源と接続したので普段は通電していませんが
キーを捻ってメーターパネルが立ち上がると通電するので
スマホの充電が行われればOKです｡
