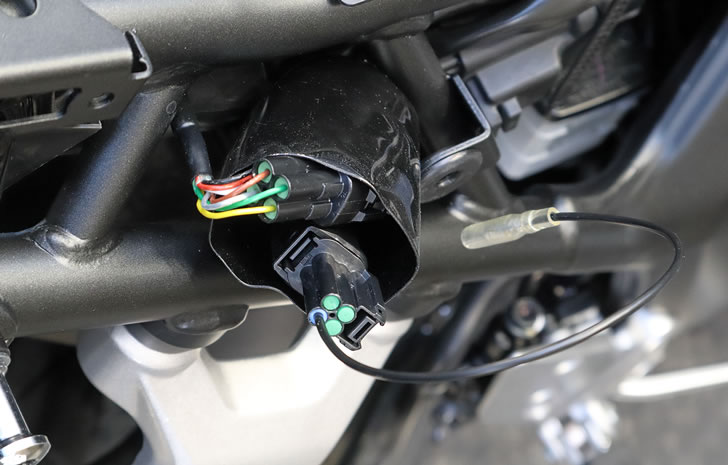

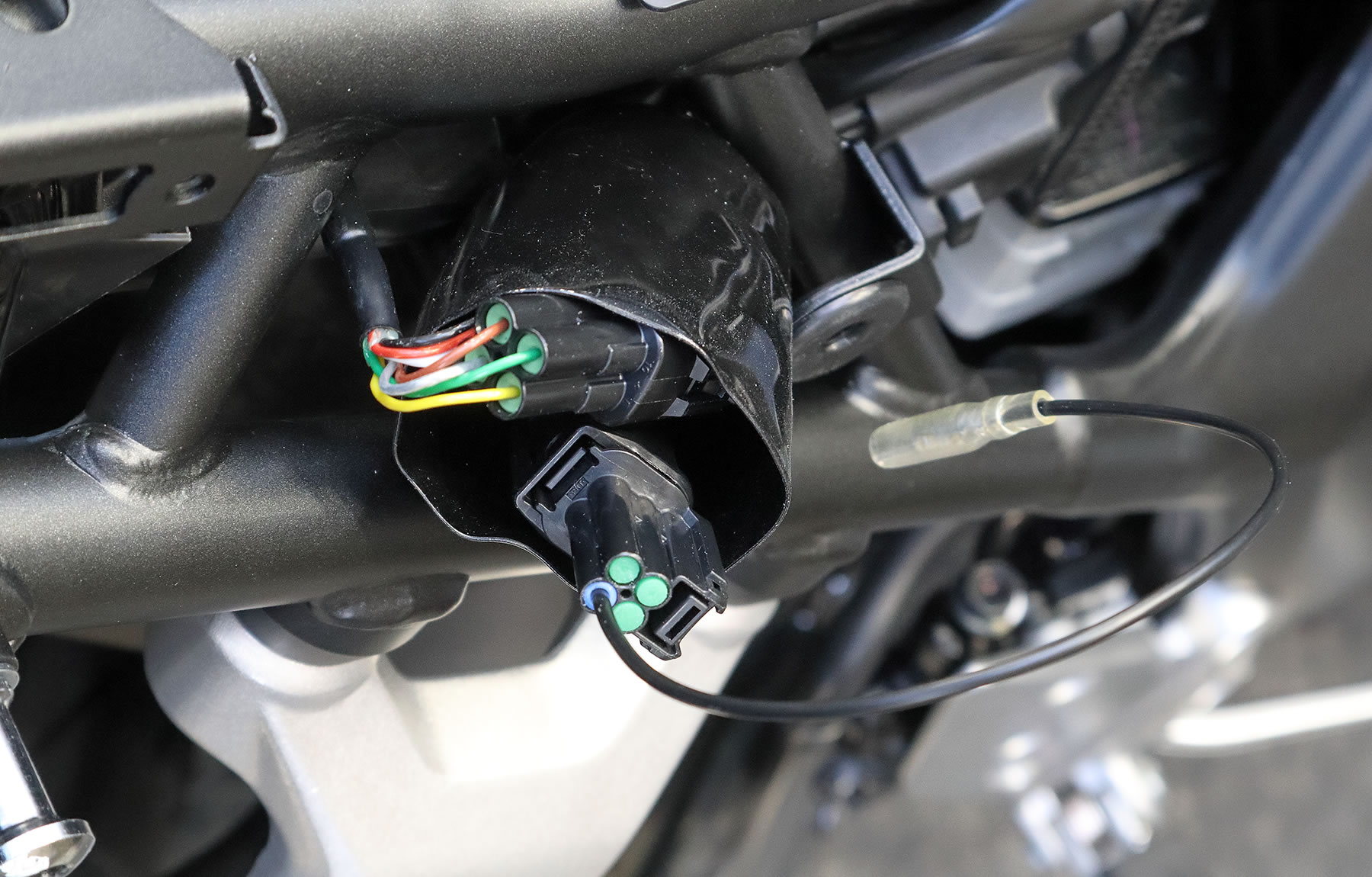

先ほど作った電源取り出しコネクターを差し込みます｡

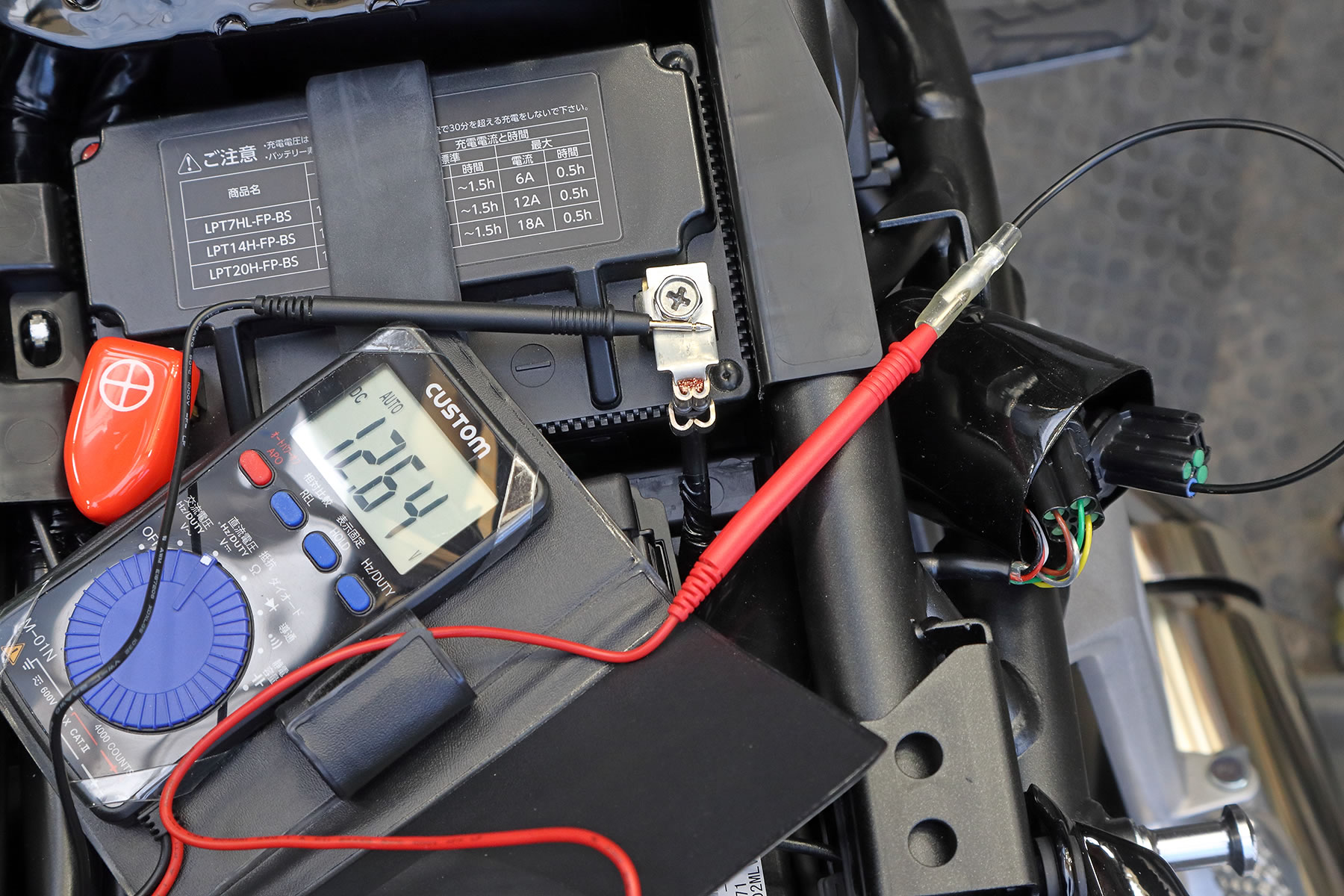

一応､通電テストを行ってみましたが

ACC電源なので車体のツマミを捻って

エンジンを掛ける一歩手前の状態にすると

ACC電源が入るので通電します｡

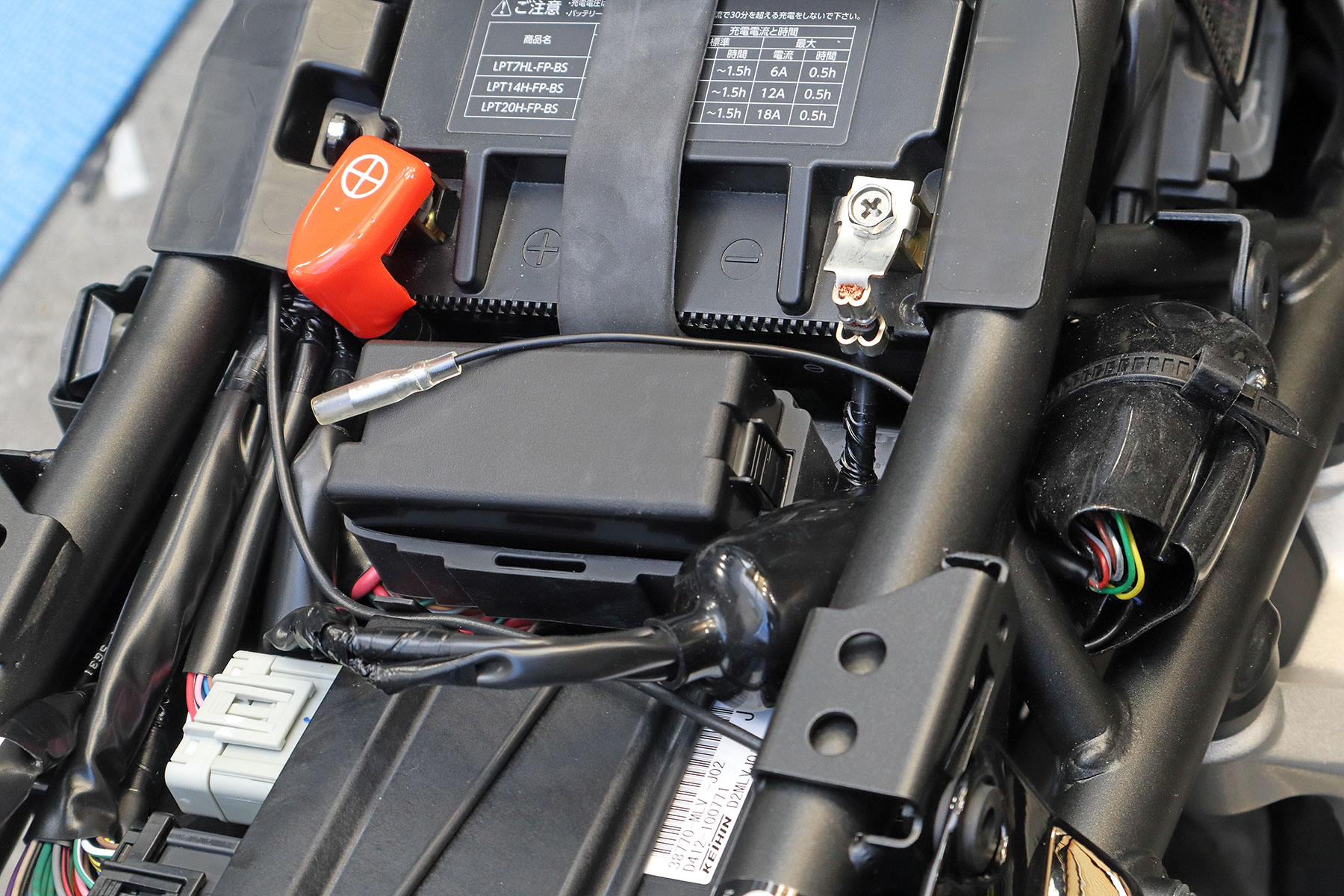

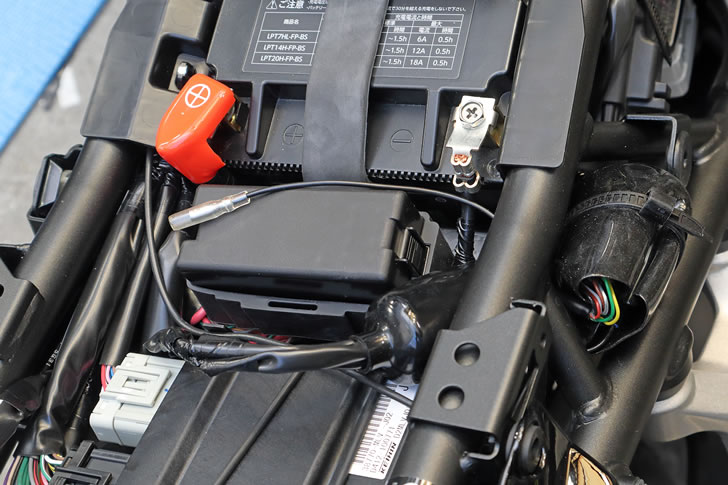

Dユニットと接続しやすいように

バッテリーの方にギボシ端子のケーブルを通せば

サイドカバーを元に戻せます｡

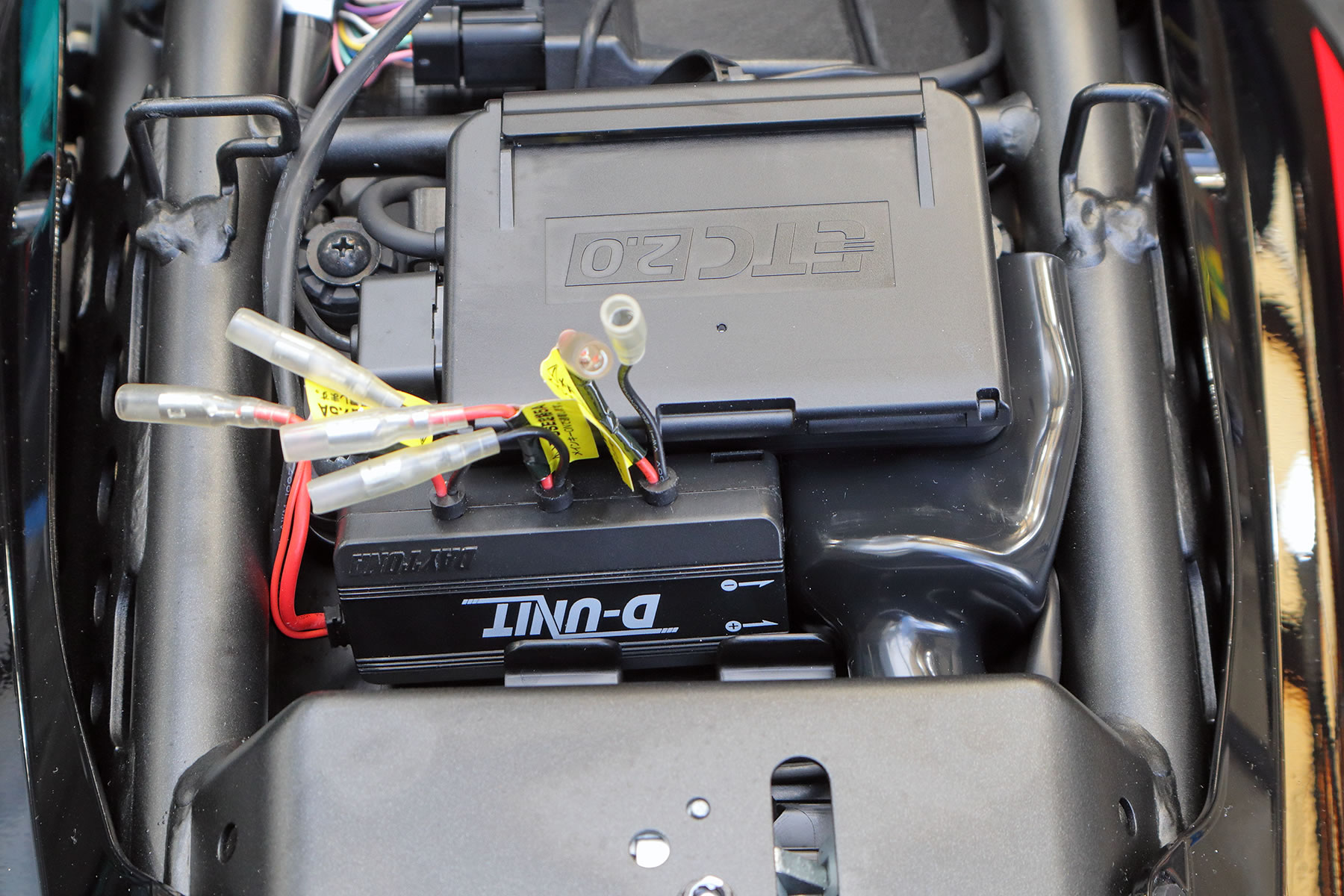

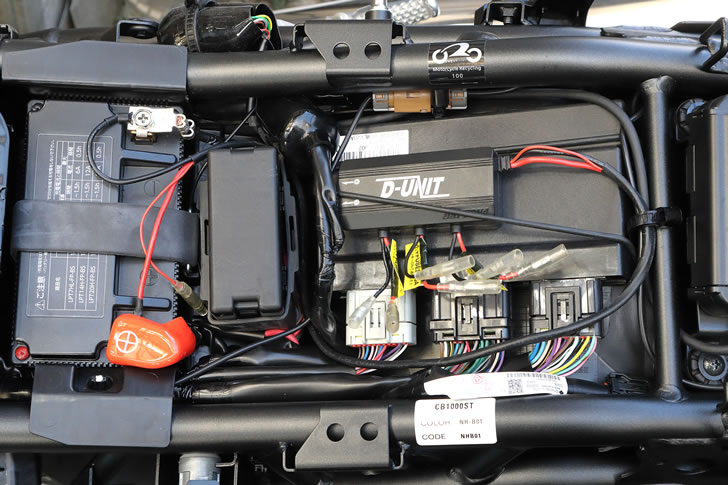

次はDユニットを車体に固定しますが

付属の両面テープを使って好きな所に固定します｡

今回はECUに貼り付けましたが

シートとの隙間には余裕がないので

出来るだけ車体前方側に貼り付ける事と

付属の両面テープは使わずに

薄い両面テープを使いました｡

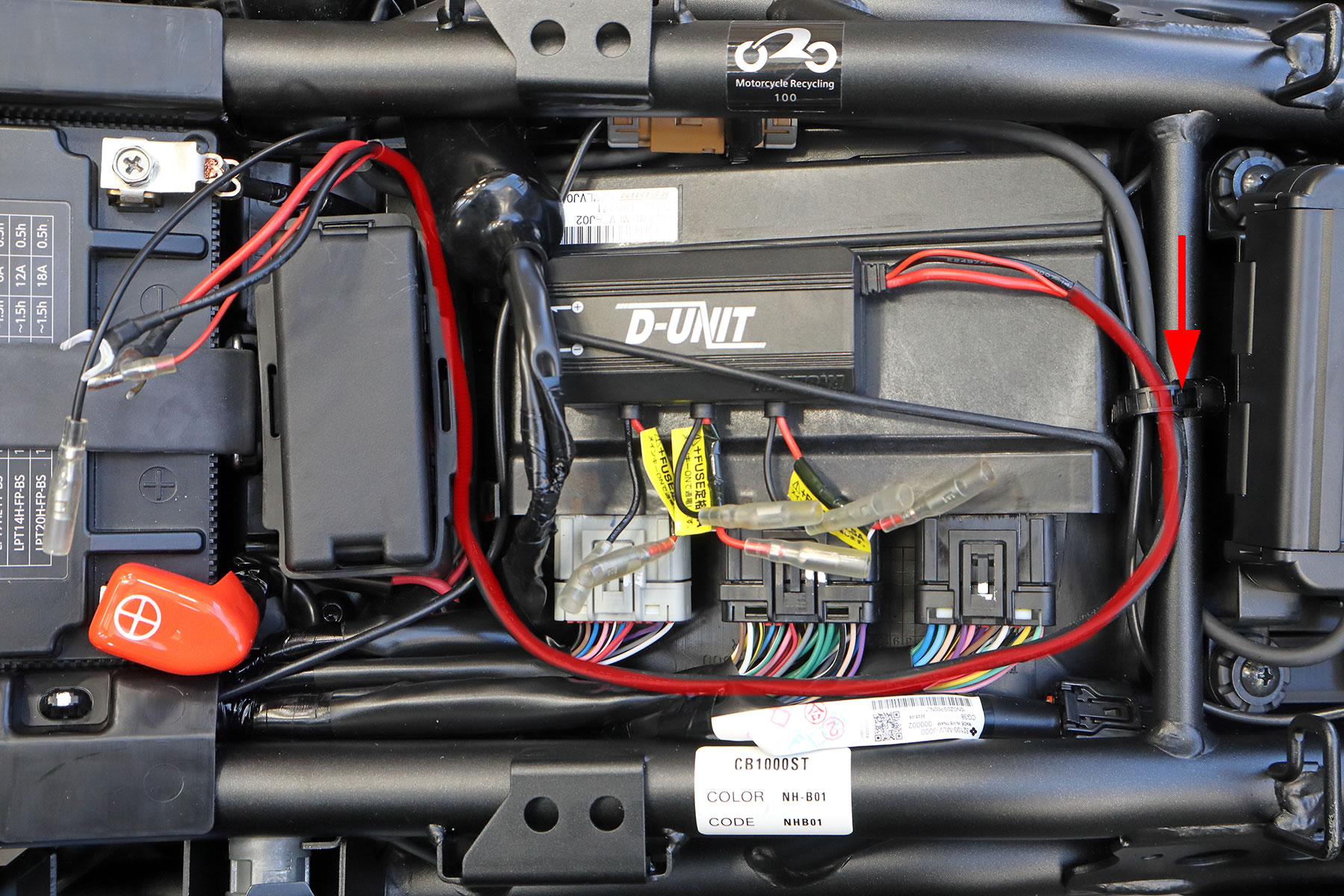

矢印のリピートタイをほどいてDユニットのケーブルを通し

バッテリーの方まで持っていきます｡

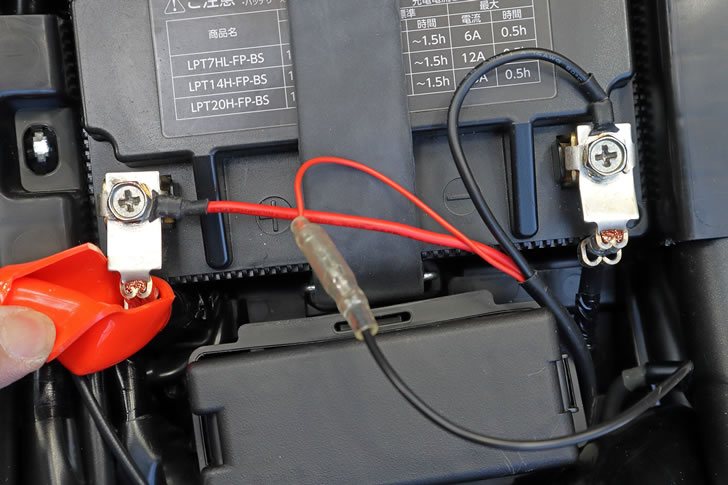

赤ケーブルのY端子を

バッテリーのプラスのターミナルに共締めして

黒ケーブルのY端子を

マイナスのターミナルに共締めします｡

細くて赤いギボシ端子のオスのケーブルは

作った電源取り出しハーネスのギボシ端子と接続させます｡

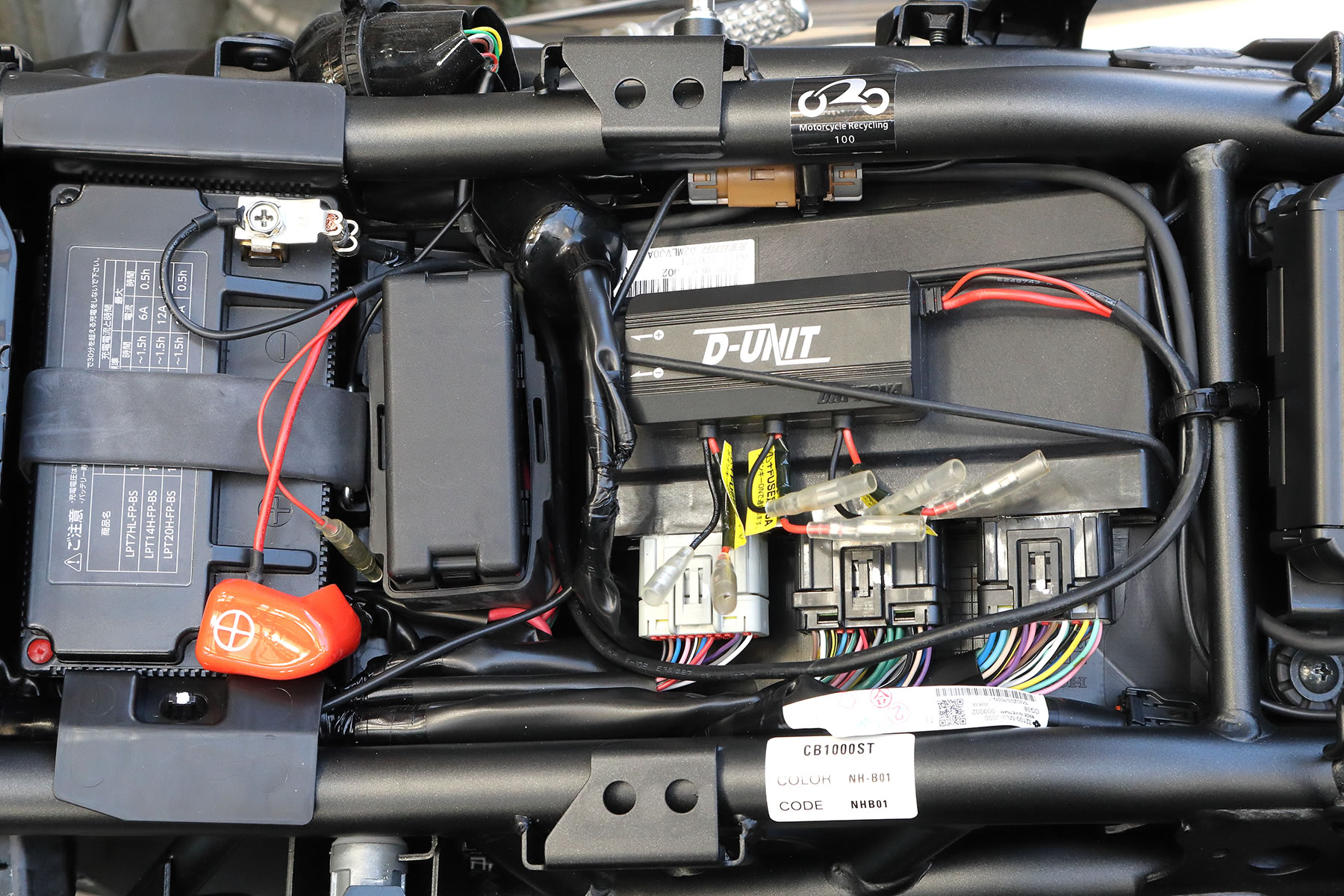

これでACC電源の増設作業が完了しました｡
