NMAX155 フロントサイドカバーの取外し Vol.2

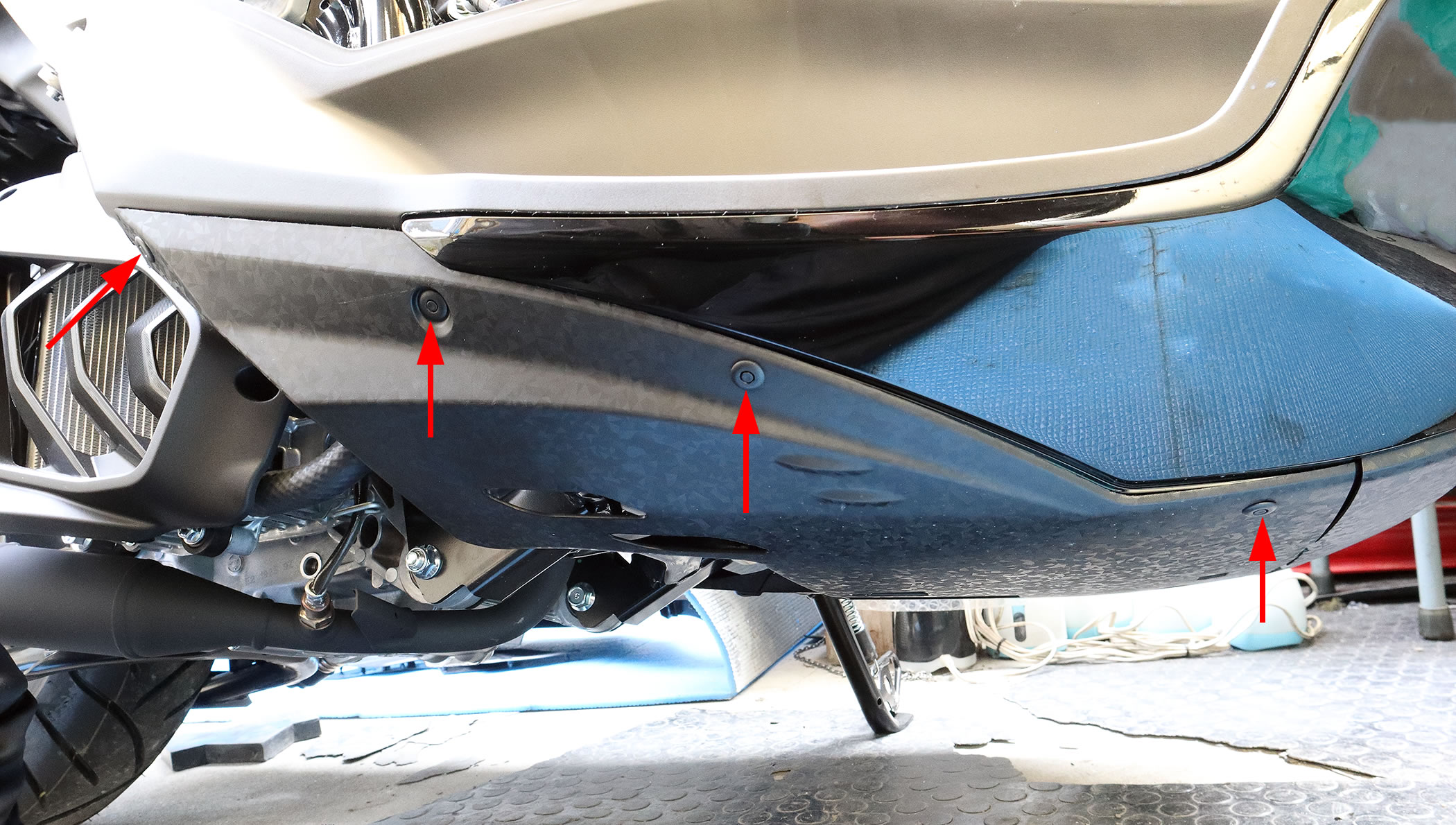

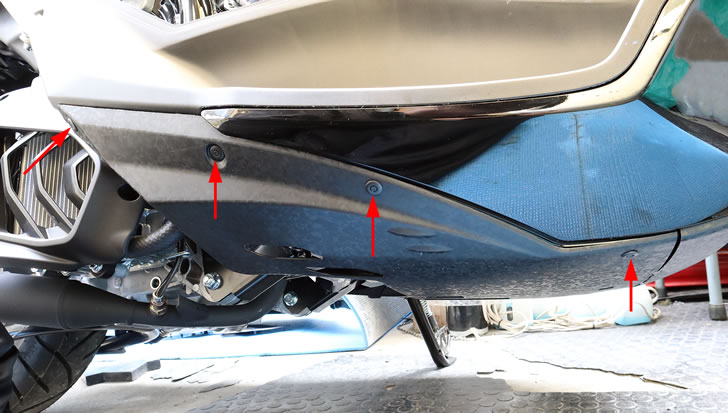

次はフットレストボードとボトムカバーとの連結を外すので

底の端にあるプッシュリベットを4本外します｡

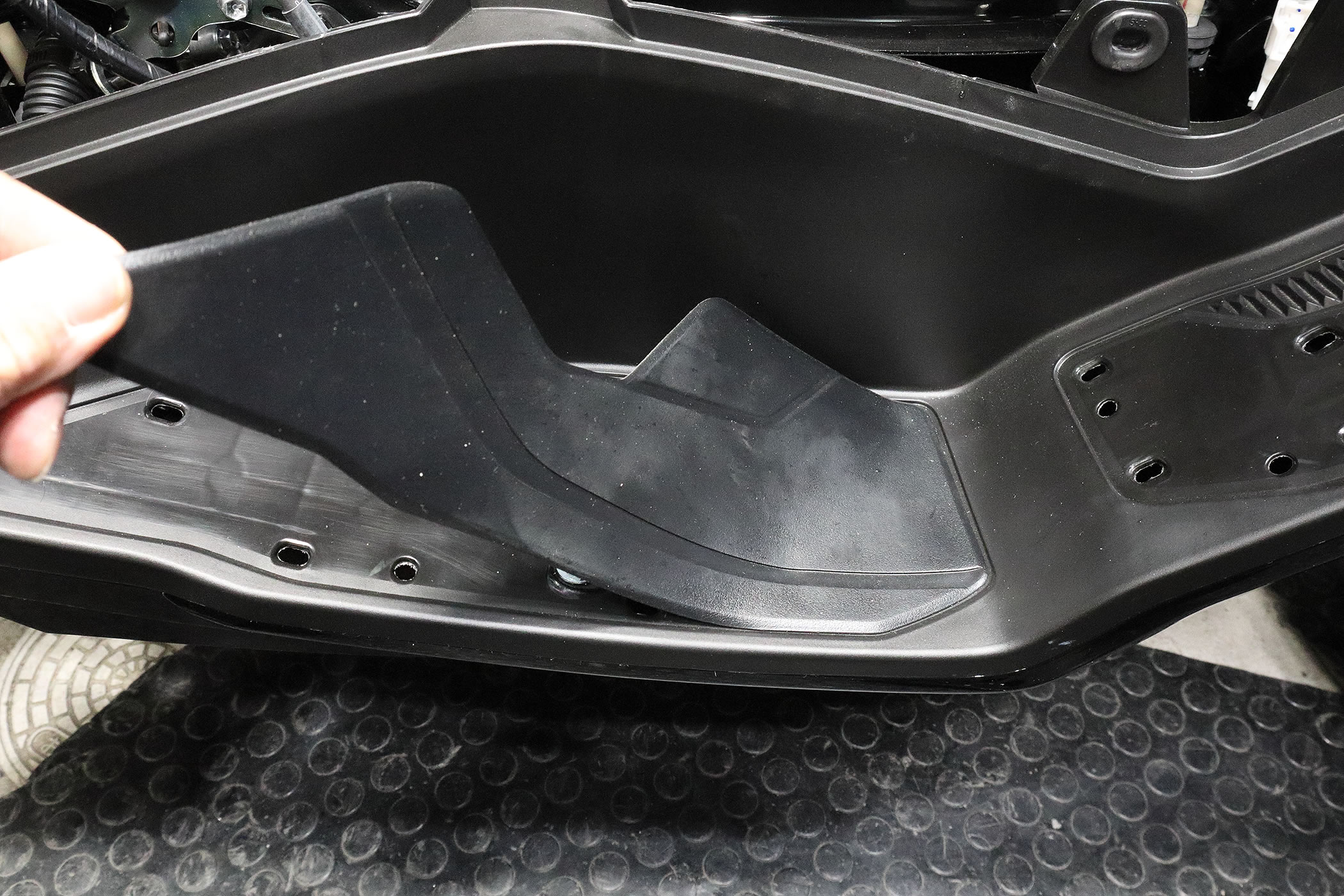

次はステップにあるゴムマットを上に2枚剥がします｡

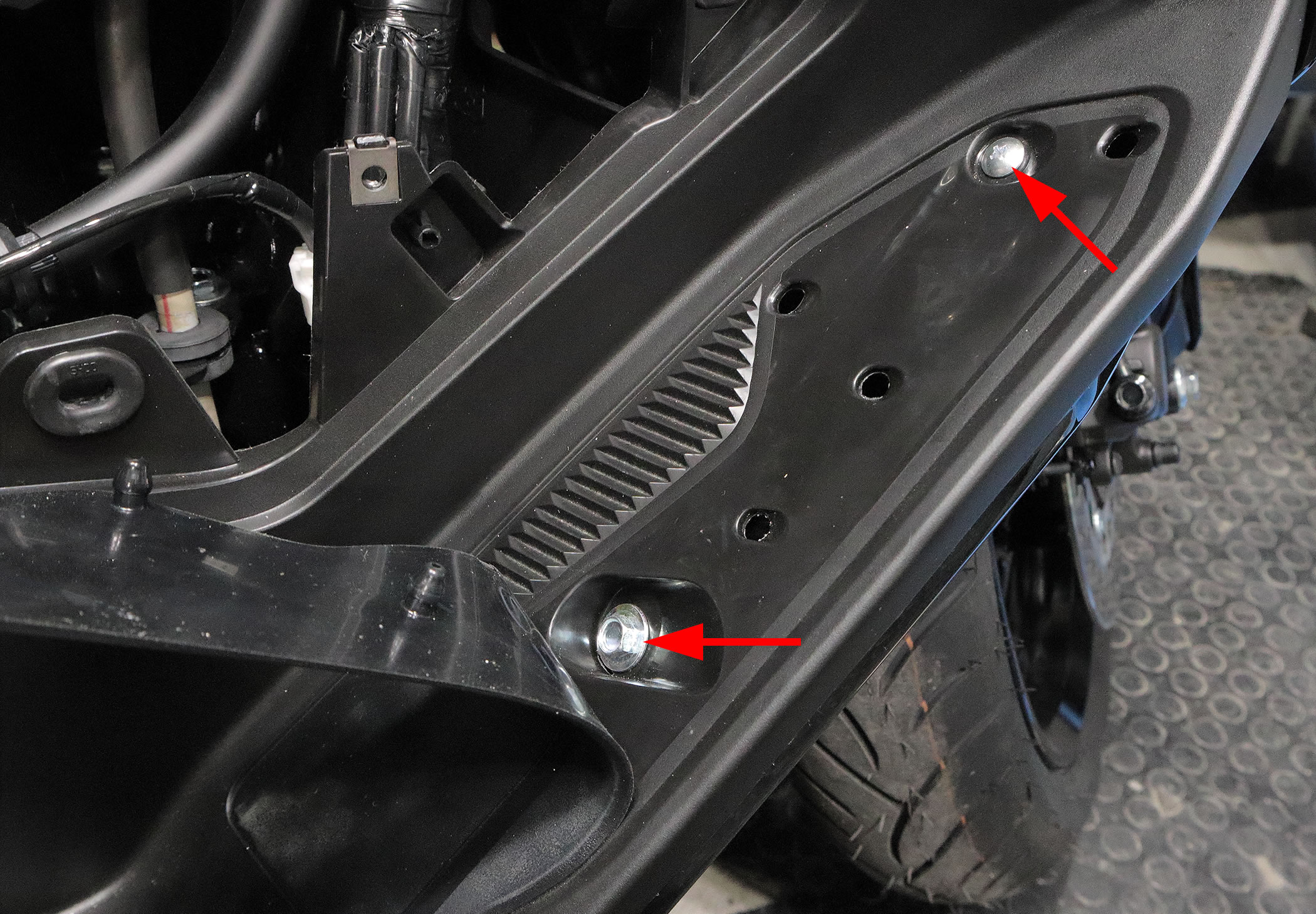

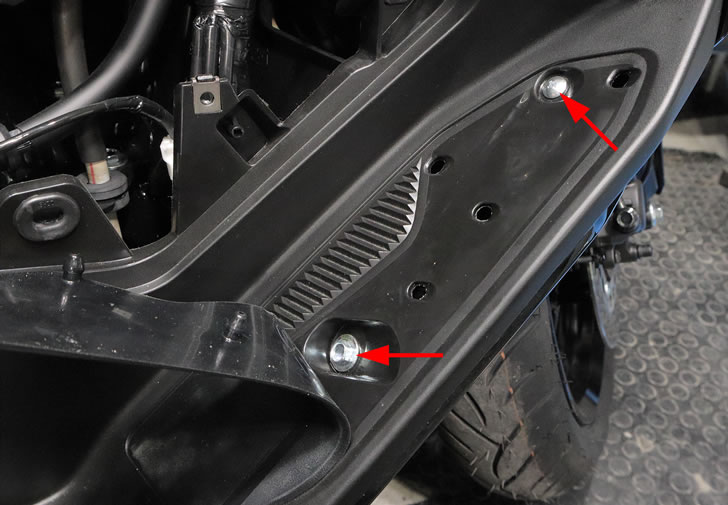

ゴムマットの下に隠れている六角ボルトや

プラスねじを外します｡

六角ボルトの規定締め付けトルクは3.8N-mですが

六角ボルトには低強度の緩み防止剤が塗ってあるので

取り付け時にもそれを使う事が推奨されています｡

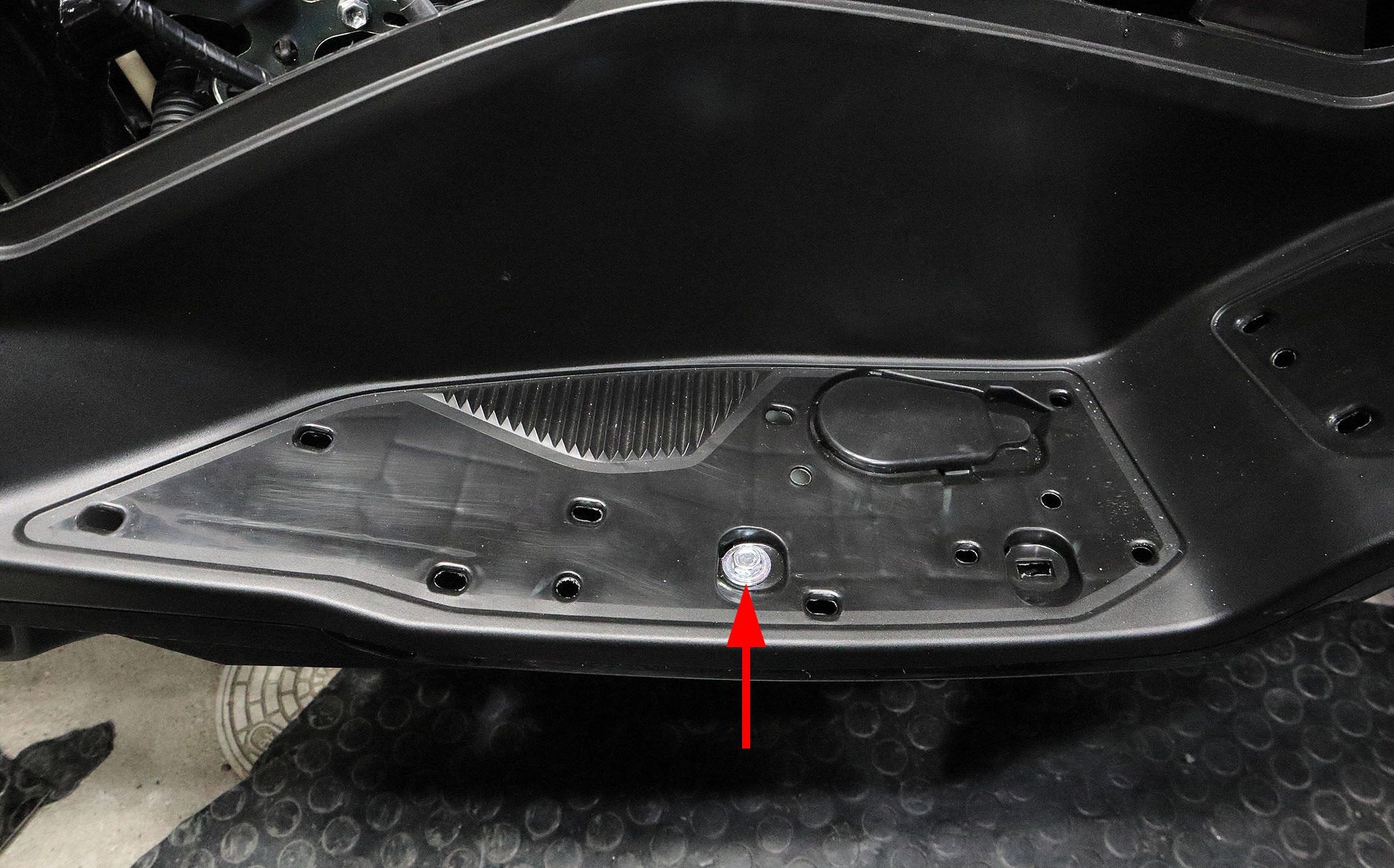

ここにも先ほどと同じ六角ボルトがあるので外します｡

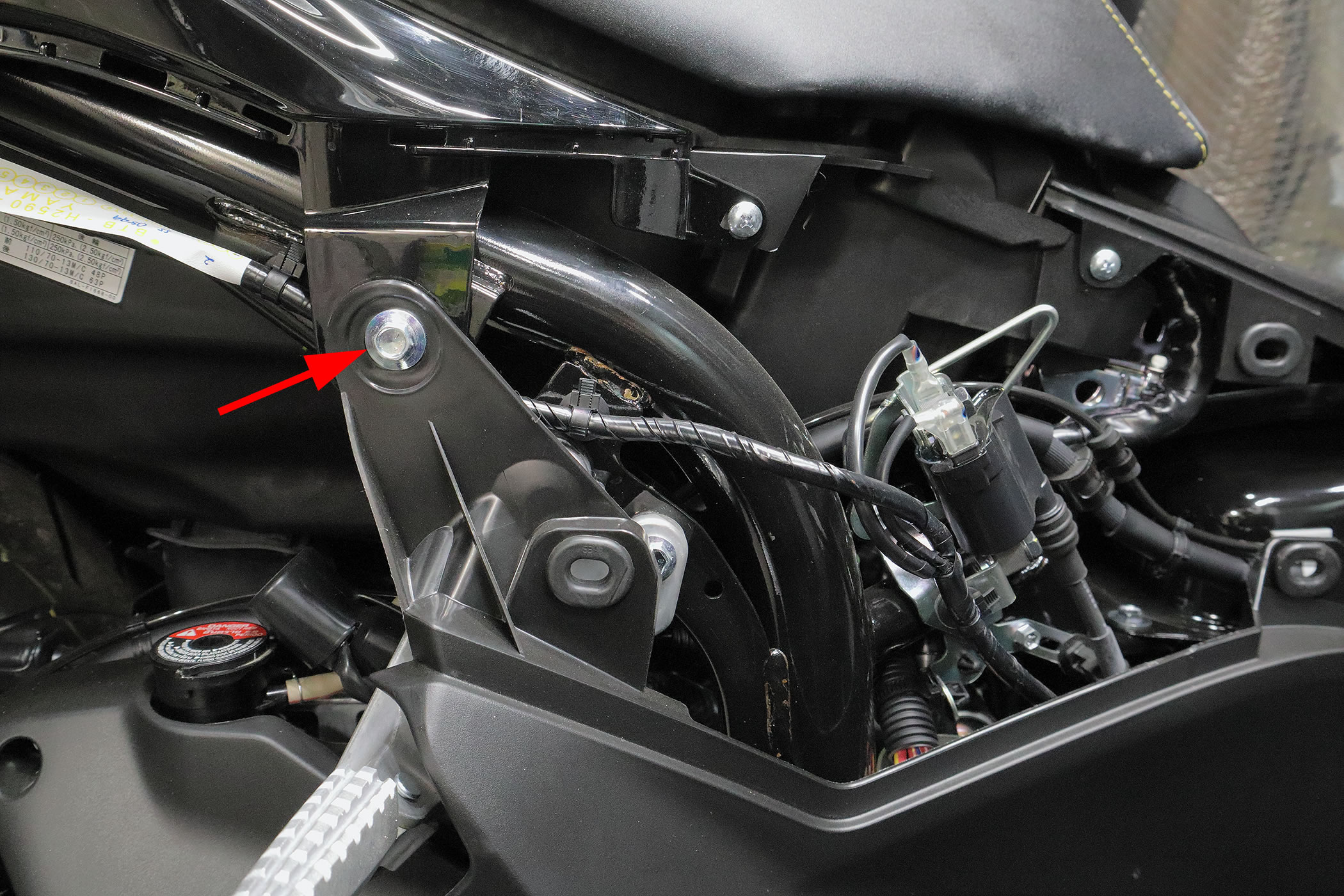

次はフットレストボードの後ろ側にある

リアサイドカバーを連結している六角ボルトを外します｡

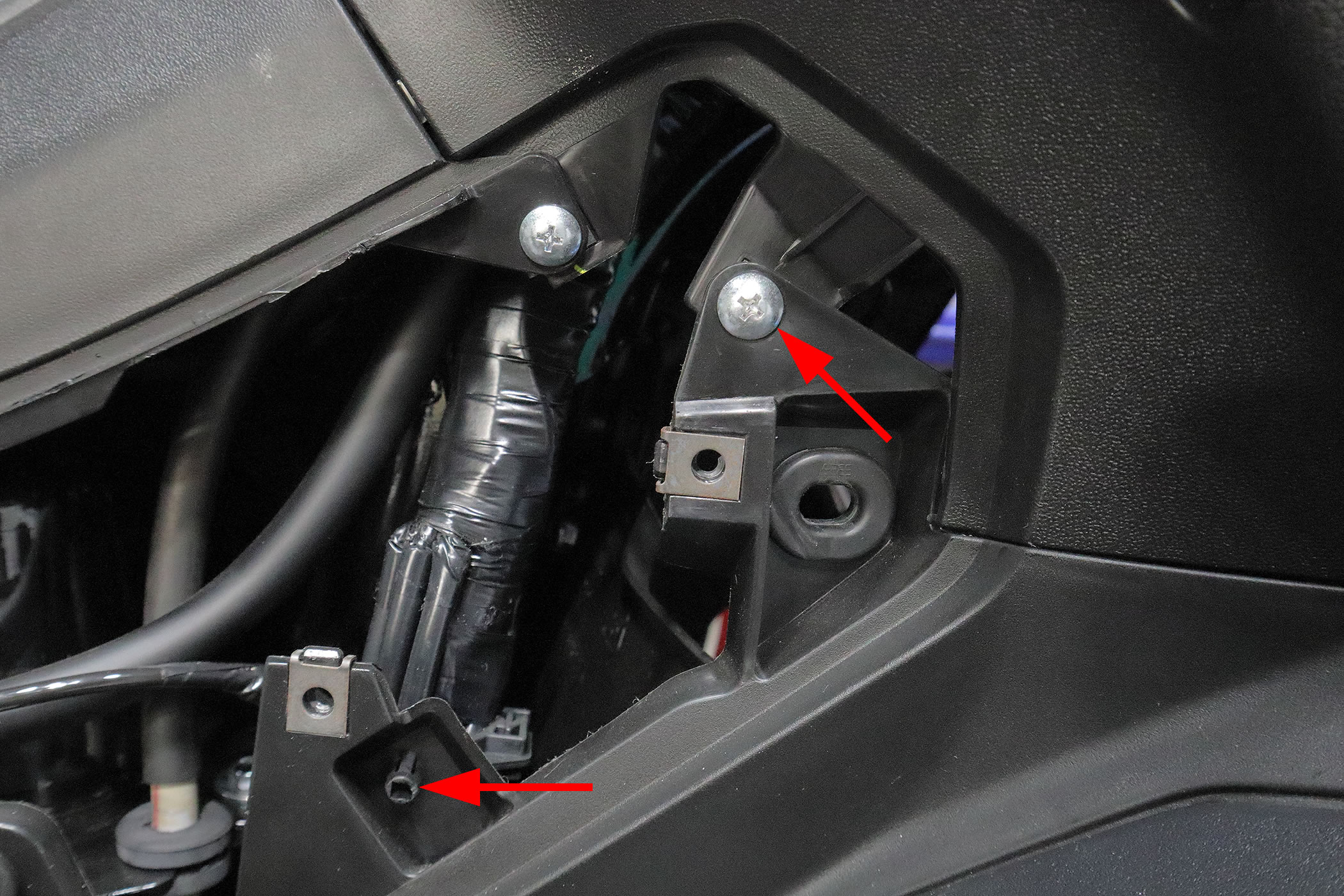

次はフットレストボードのフロント側にあるプラスねじを外し

配線固定具の突起部分のツメを

摘まみながら押し込んで外しておきます｡

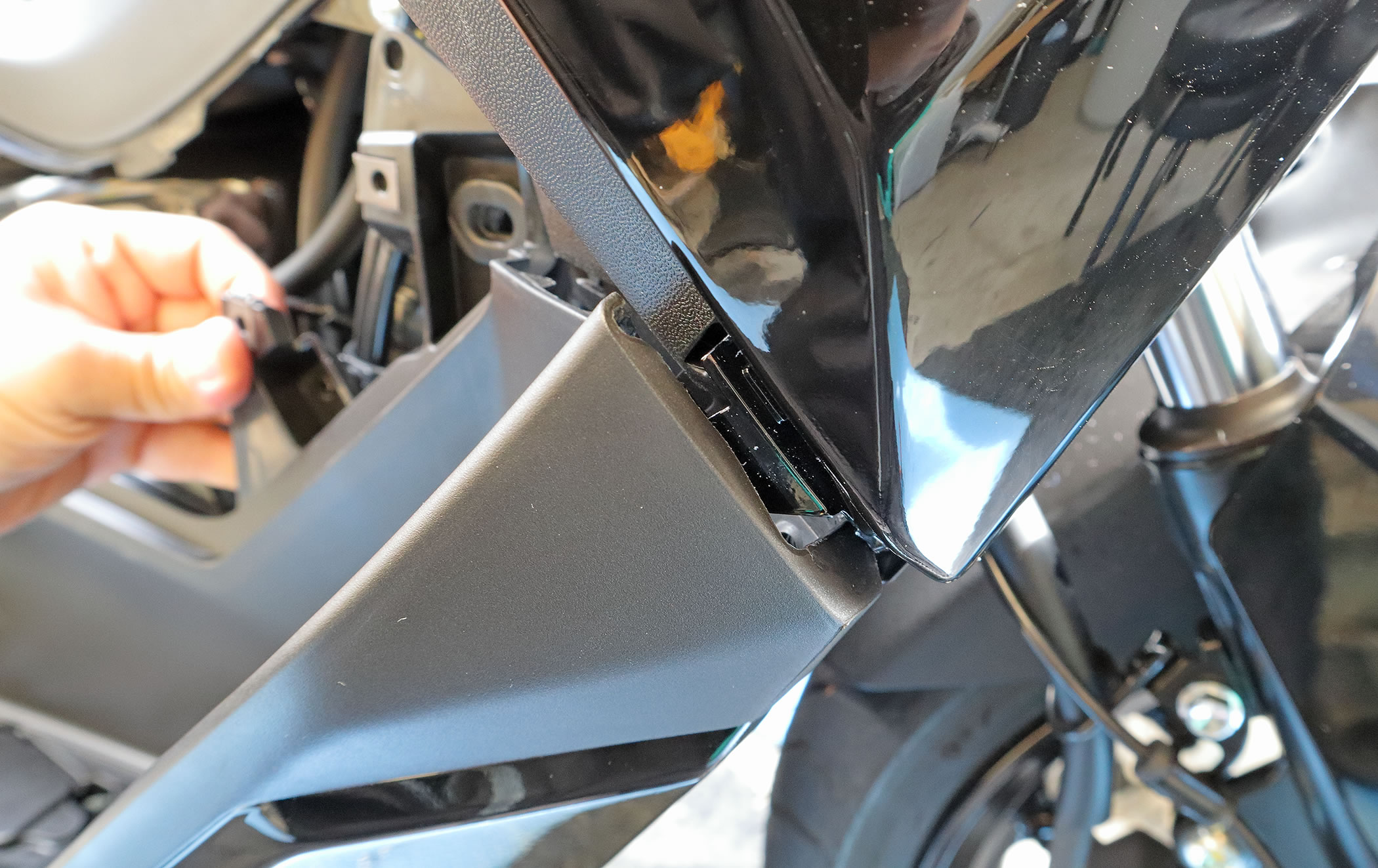

最後はフロントサイドカウリングに引っ掛けてあるツメを外せば

フットレストボード全体が外れます｡

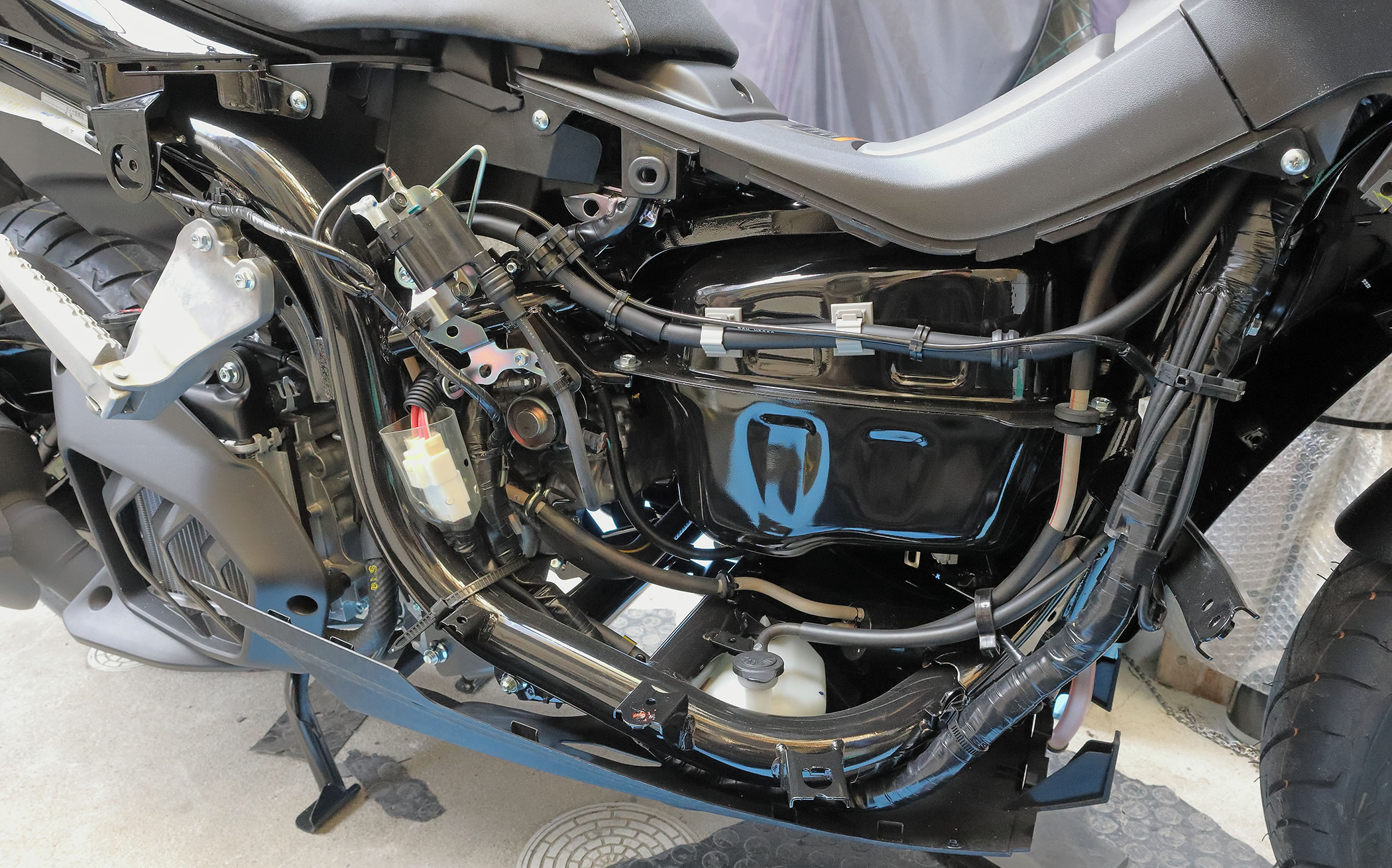

フロントサイドカバーとフットレストボードが外れると

こんな感じになりますが

写真ではセンターロアカバーも外れています｡
