KLX230 フロントフォークの突き出し量変更 Vol.2

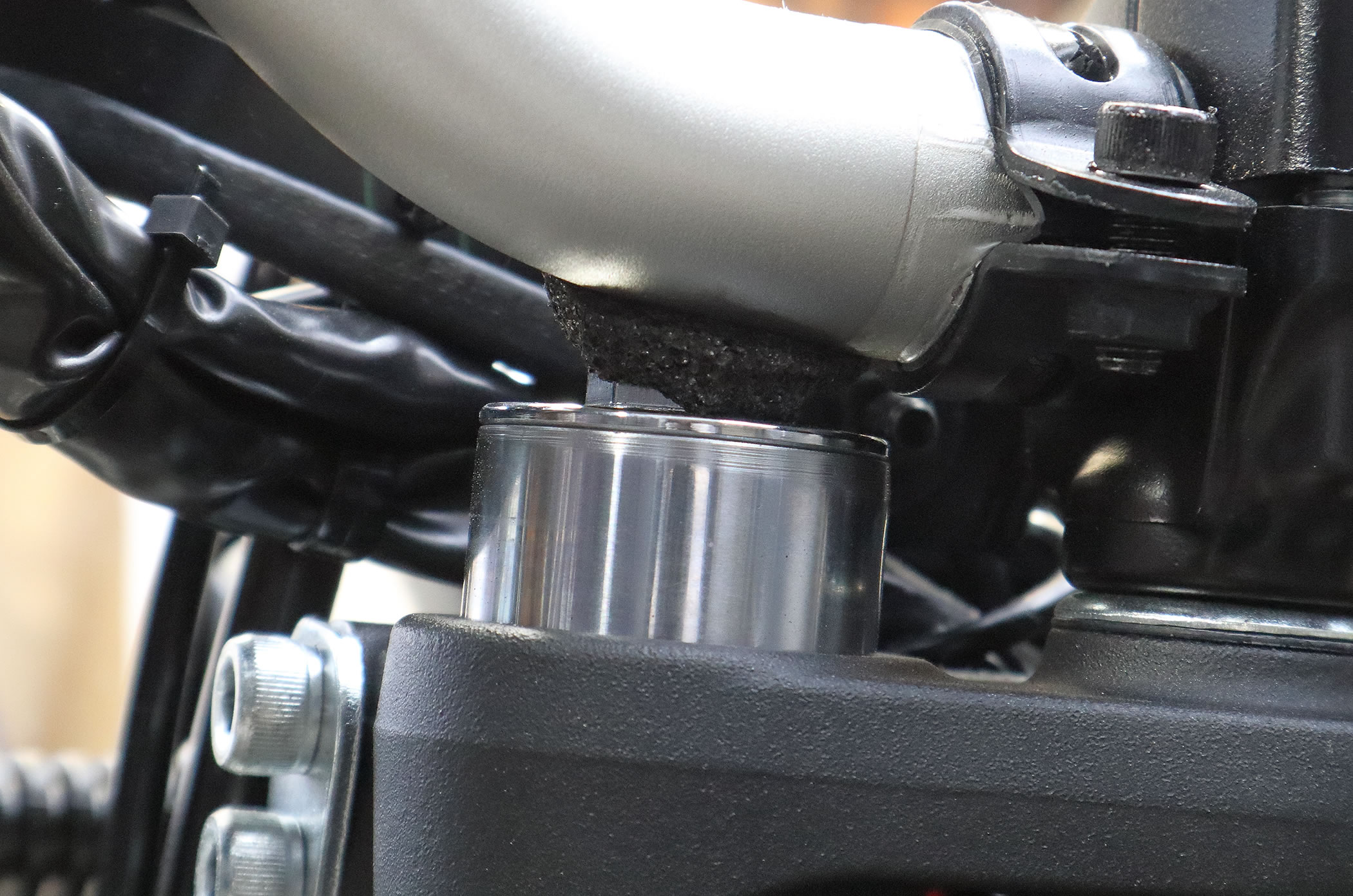

左右のフロントフォークキャップがハンドルバーに当たったら

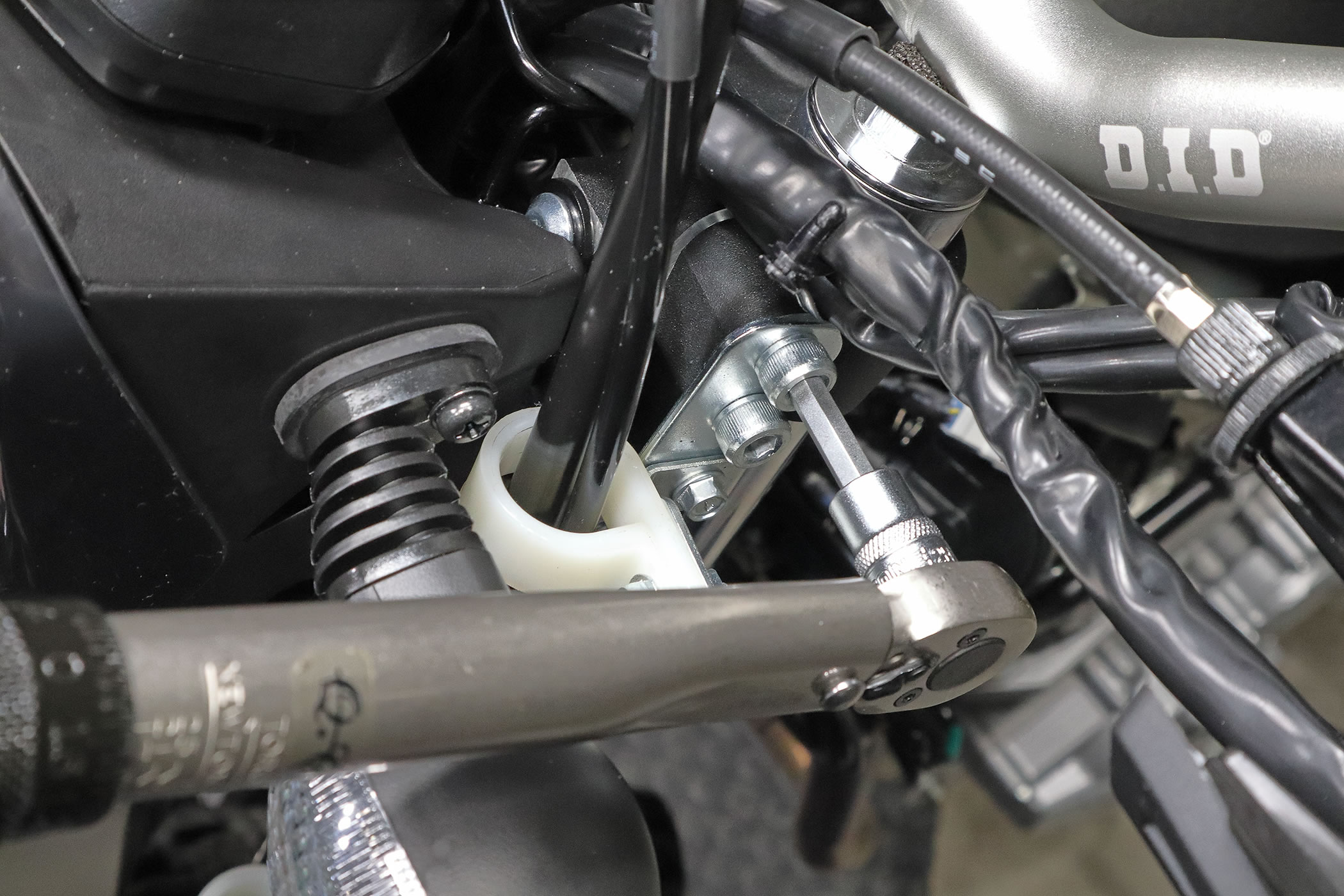

緩めたクランプボルトを締め直します。

トップブリッジの規定締め付けトルクは20N-mですが

上下どちらかのクランプボルトを規定トルクで締めると

もう片方のボルトは少し緩む感じになるので

上下のクランプボルトは交互に数回に分けて締めます。

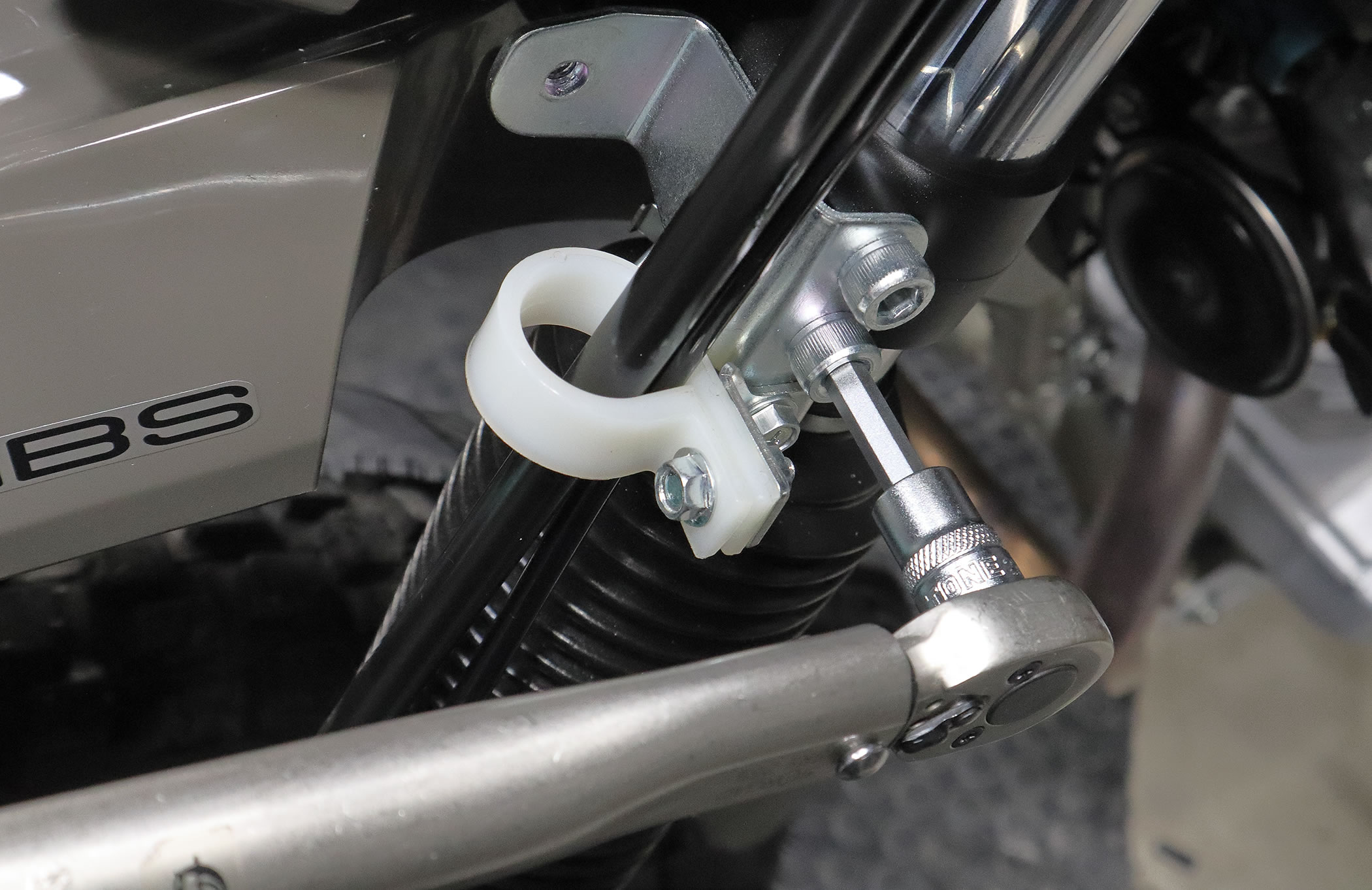

下側のアンダーブラケットのクランプボルトも

全く同じように締めますが

規定締め付けトルクは18N-mになります。

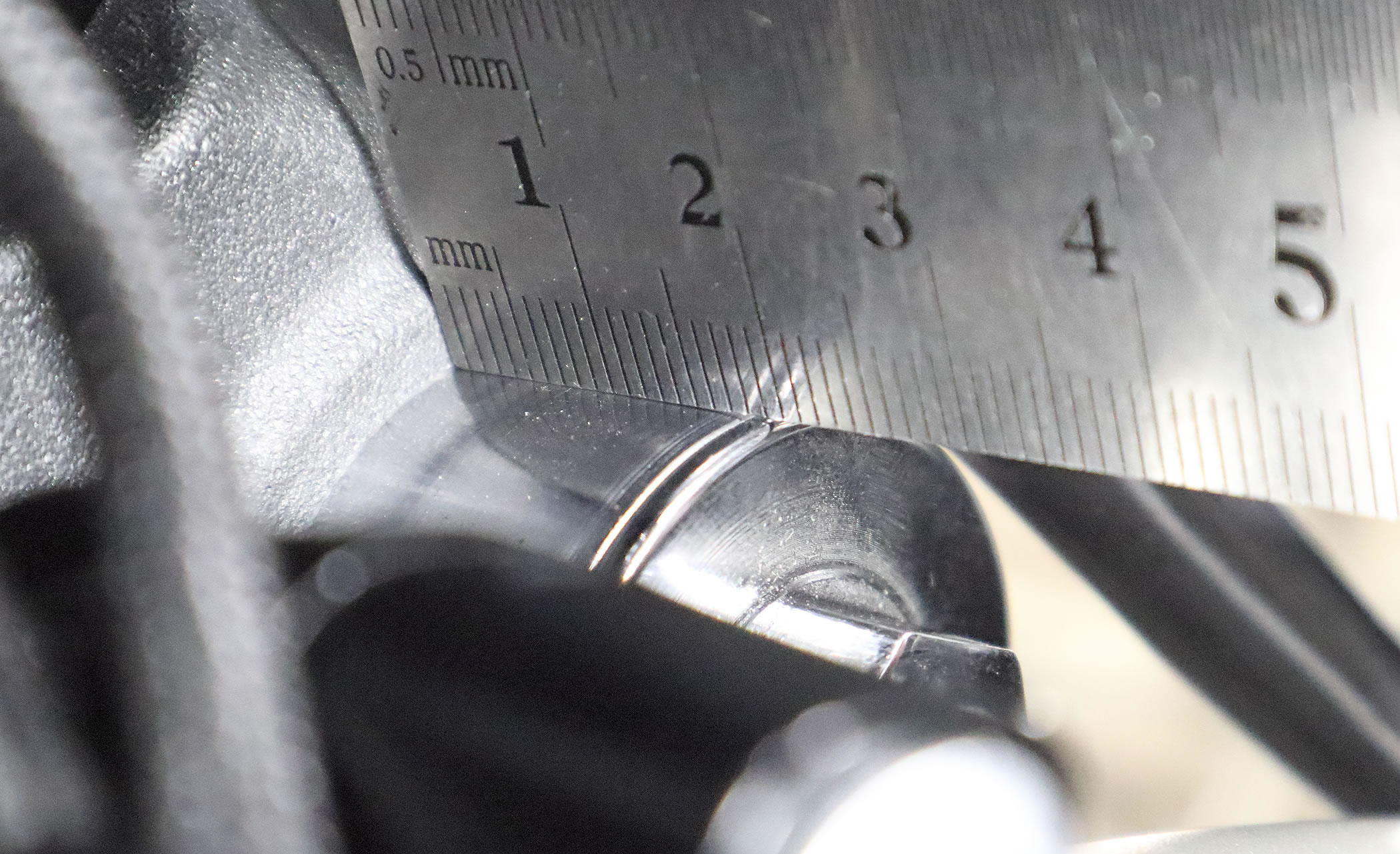

これで突き出し量が19mm～20mmほどになりました。

フロントフォークの突き出し量を増やすと

車高は前下がりになるので

前後の車高バランスを工場出荷時に近づけるには

リアサスペンションのプリロードも弱める必要があります。

前後の車高バランスが前下がりになると

車体は旋回しやすい方向に向かうのですが

ヘッドライトの光軸は下向きになり過ぎてしまうので

光軸調整を行う必要があります。

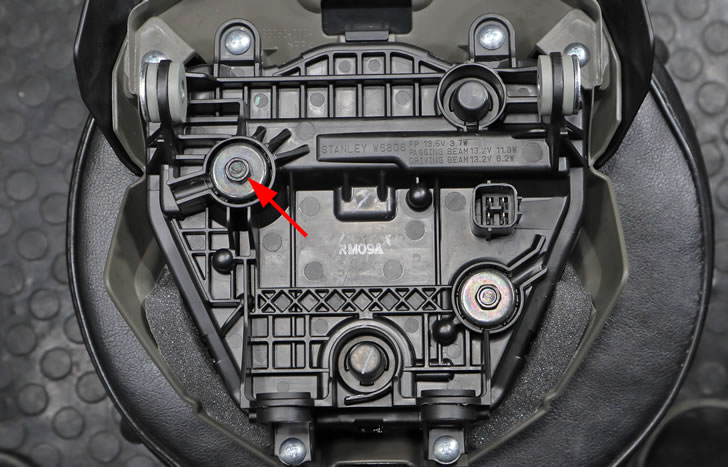

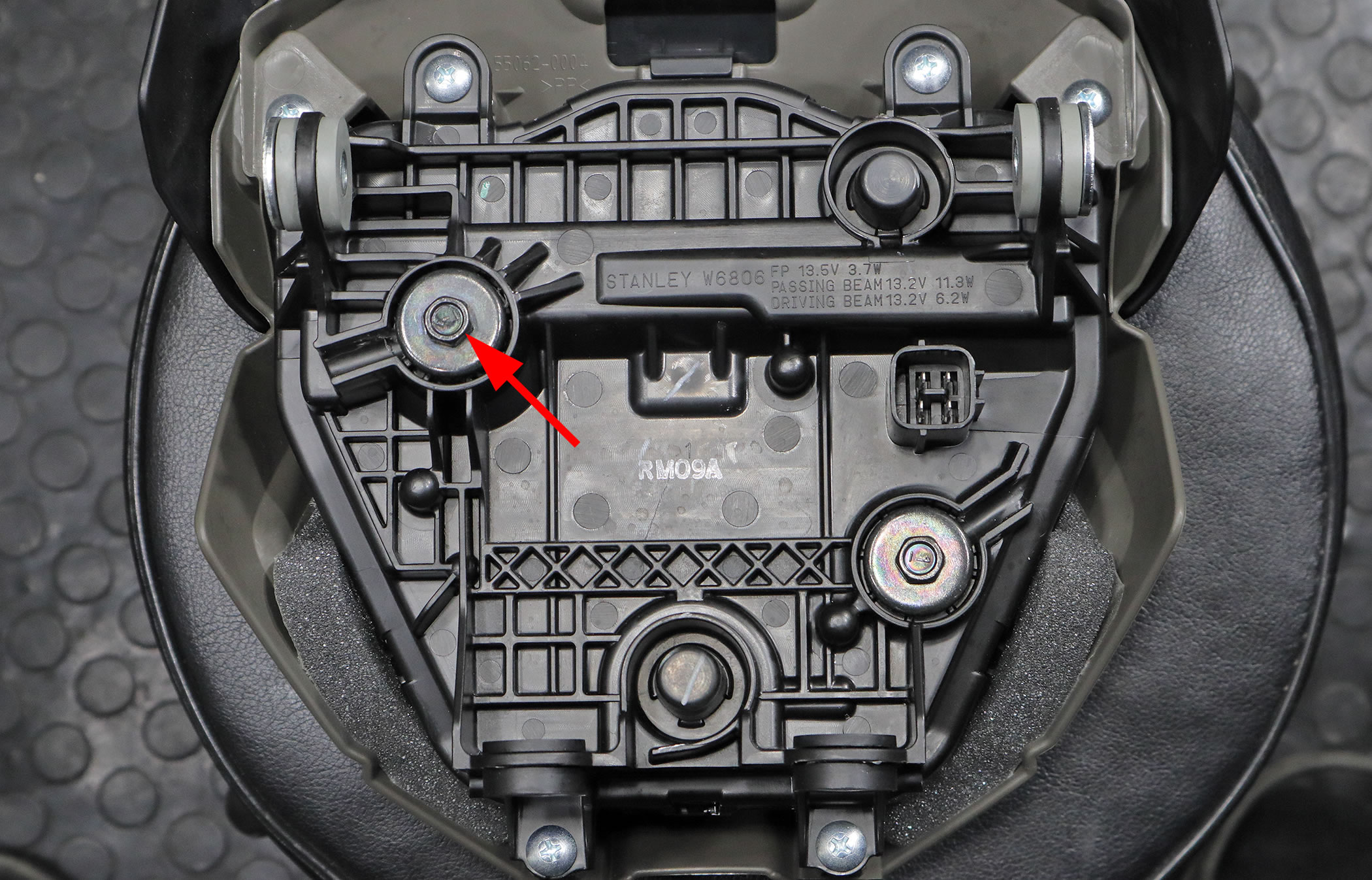

光軸はヘッドライト裏にある矢印のボルトを回して調整しますが

時計回りに回すと光軸が上がります。

光軸調整はヘッドライトを外さなくても行えるので

夜だとヘッドライトの光を直接見ながら調整しますが

跨いだ時に遠くの地面を照らせる所まで光軸を上げます。

使う工具は調整ボルト横にある筒状の所に

標準的なプラスドライバーを挿して回すか

小型のメガネレンチを使えばフロントフォークの隙間から

六角ボルト部分を直接回せます。

ちなみにフロントフォークの突き出し量を元に戻す場合や

逆に減らす方向に調整する場合は

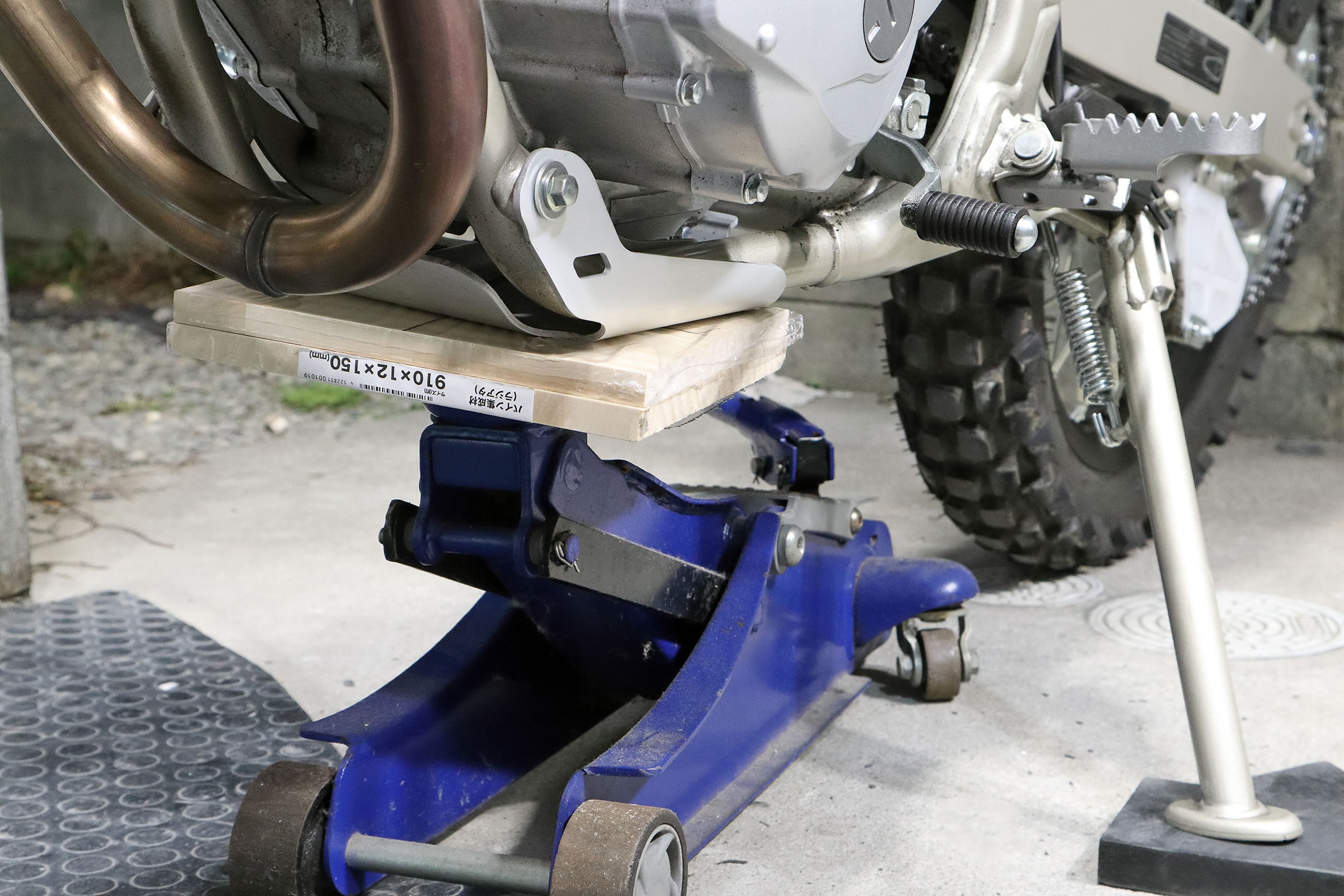

バイク用ジャッキ等を使って

フロントタイヤを浮かせる必要があります。

まずはフロントフォークが1mm～2mmしか浮かない程度に

アンダーガードの部分をジャッキで支え

左右のフロントフォークのボルトを緩めますが

片側づつ調整した方がより安全ですね。

フロントフォークのクランプボルトを緩めてから

ジャッキを上げてタイヤが10mmほど浮いた所で

勝手に自重でフロントフォークが下にスライドするか

手で直接、下に引っ張ると落ちるので

トップブリッジからフォークキャップのまでの高さが

10mmになる所でクランプボルトを締めて固定すれば

工場出荷時に戻せます。

ちなみにKLX230の中にはハンドルバーの位置が

左右で違っている個体が確認されています。

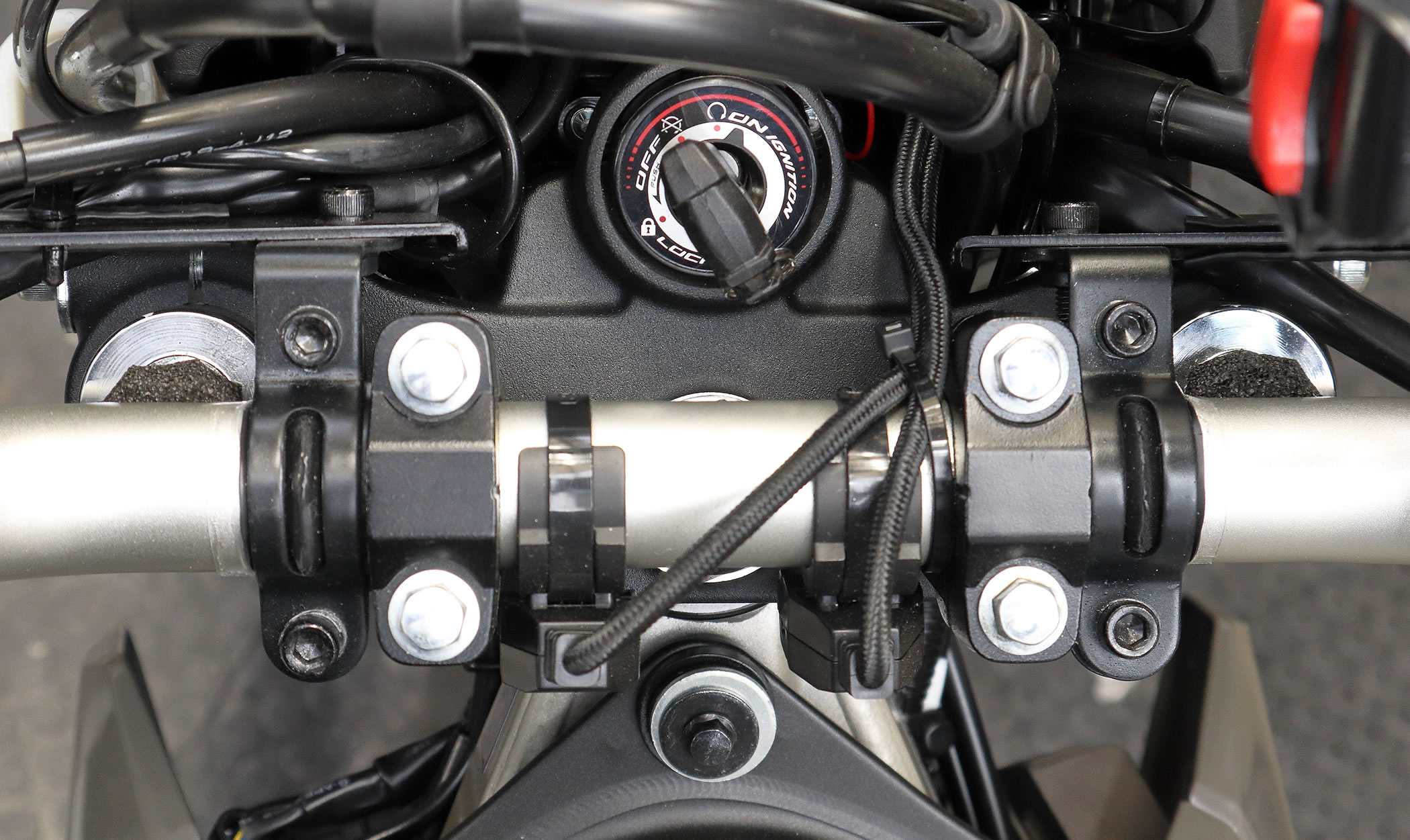

上からハンドルバーを見た時に

フロントフォークトップの位置（見え方）が左右でズレている場合は

予め修正しておきます。

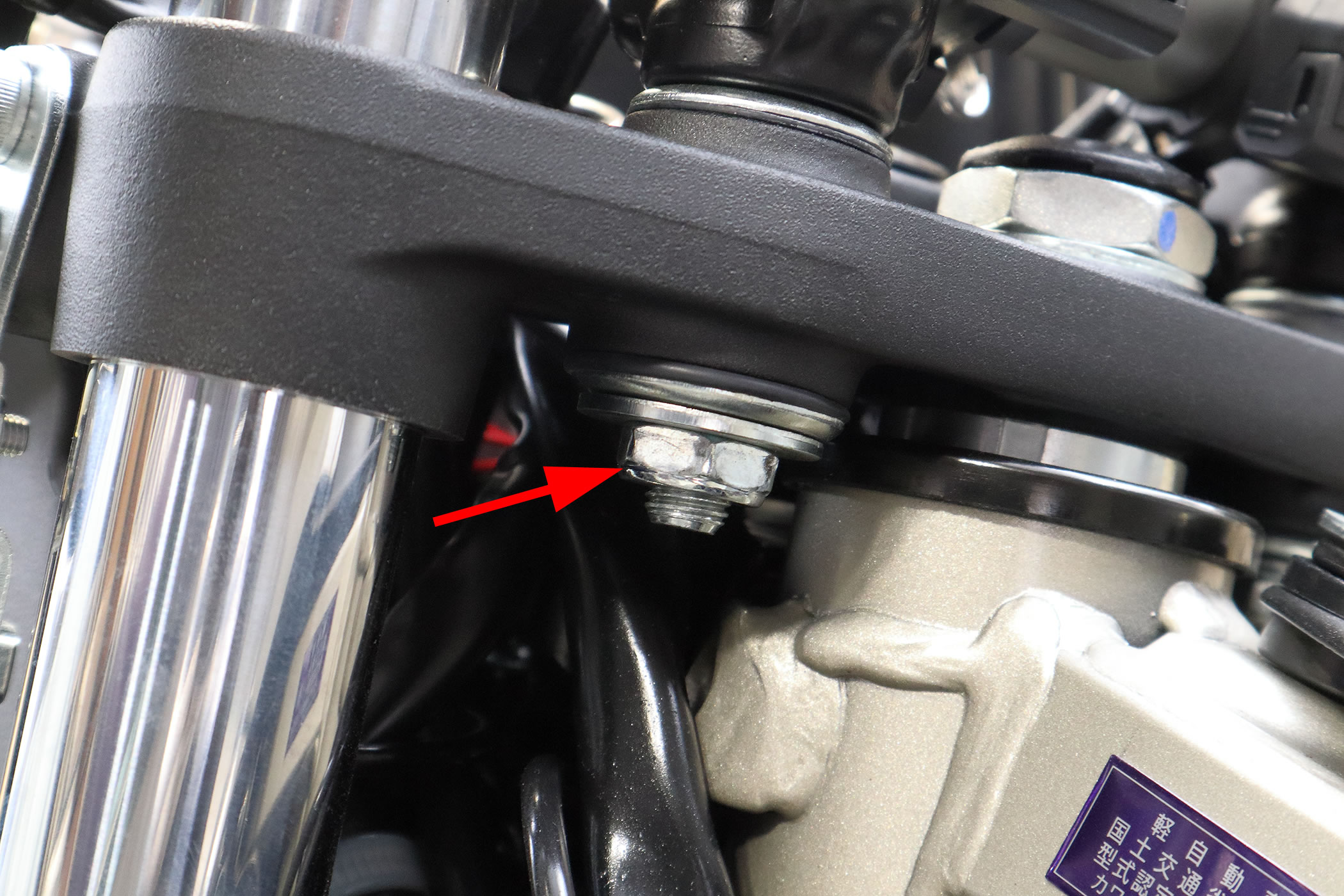

まずはハンドルバーホルダーを固定している

トップブリッジ下にある矢印のナットを左右で緩めてから

ハンドルバーをグイッと曲げるように位置を修正してから

ナットを締め直せば修正出来ます。

規定締め付けトルクは34N-mです。
