次はUSB電源の電源ケーブルを

バッテリーの所まで通します｡

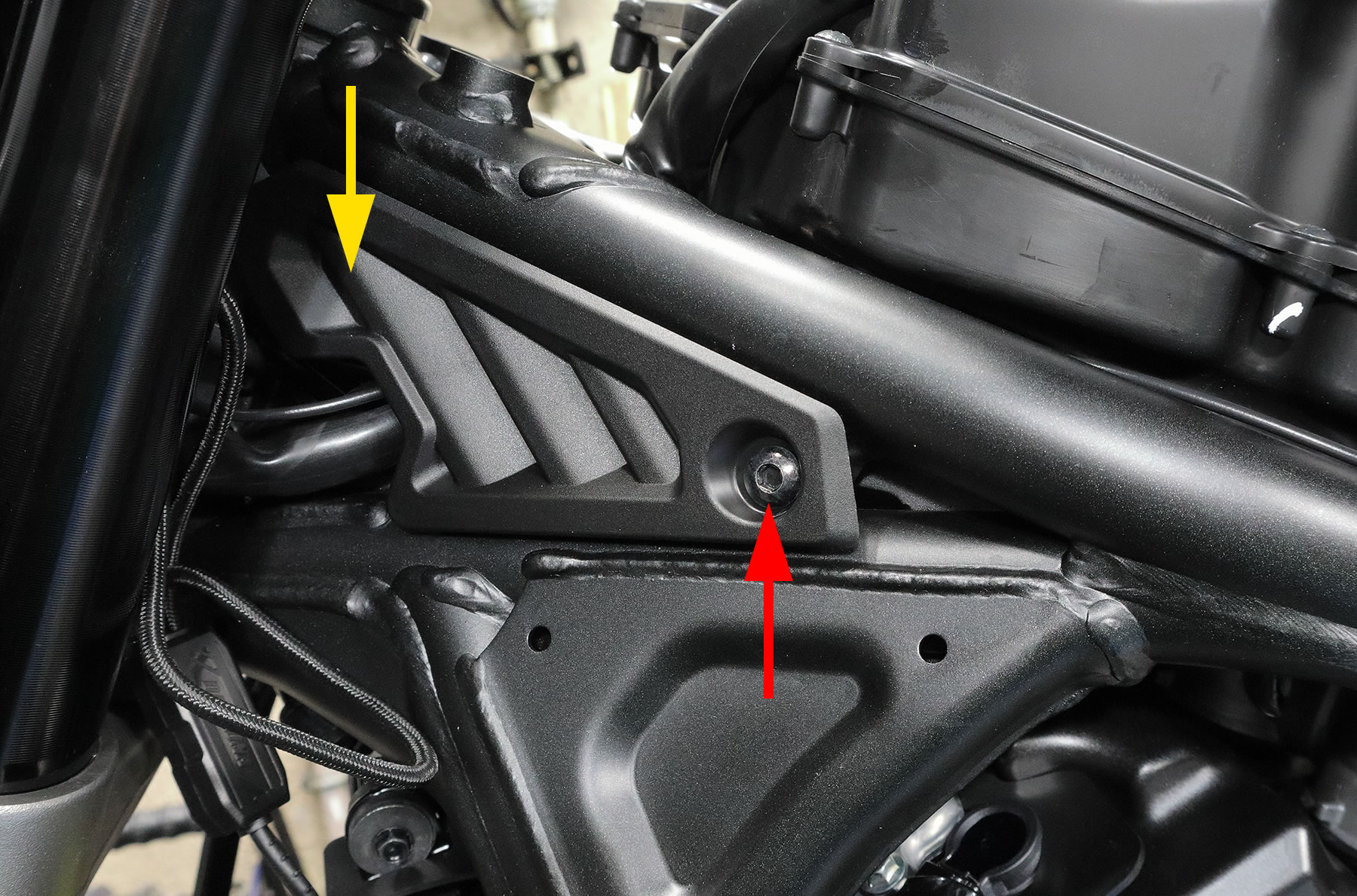

まずは､ここのカバーを外すので

六角穴のボタンボルトを外します｡

あとは黄矢印の所にグロメットに刺して固定してあるので

手前に引っ張って外します｡

カバーの中は､他のケーブルをリピートタイで縛ってあるので

リピートタイを一旦緩めるか外してから

USB電源の電源ケーブルを通し元に戻します｡

すると､こんな感じになりますが

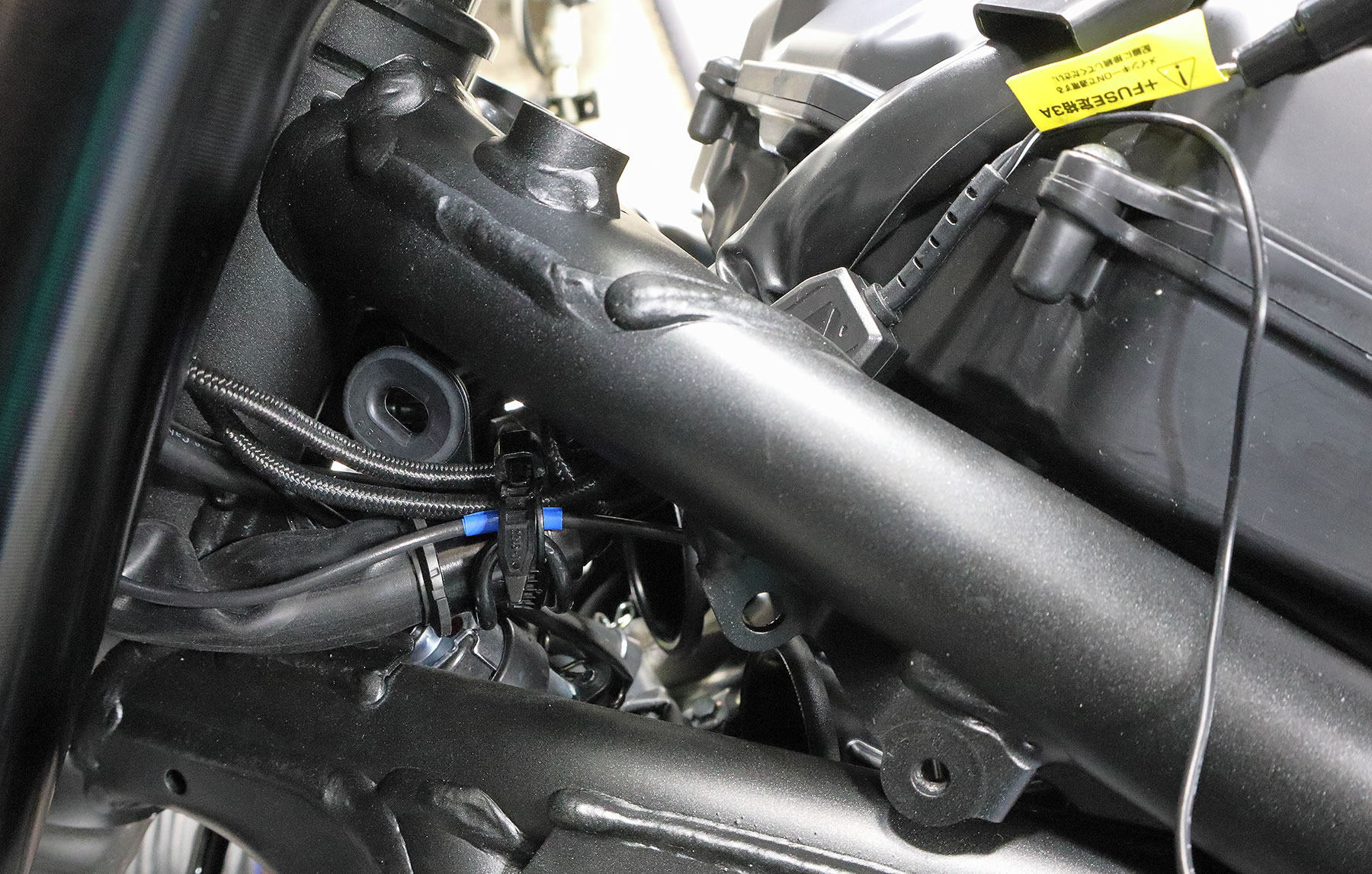

フレームの内側から上に通し

エアクリーナーボックス横から後方に

USB電源のケーブルを通していきます｡

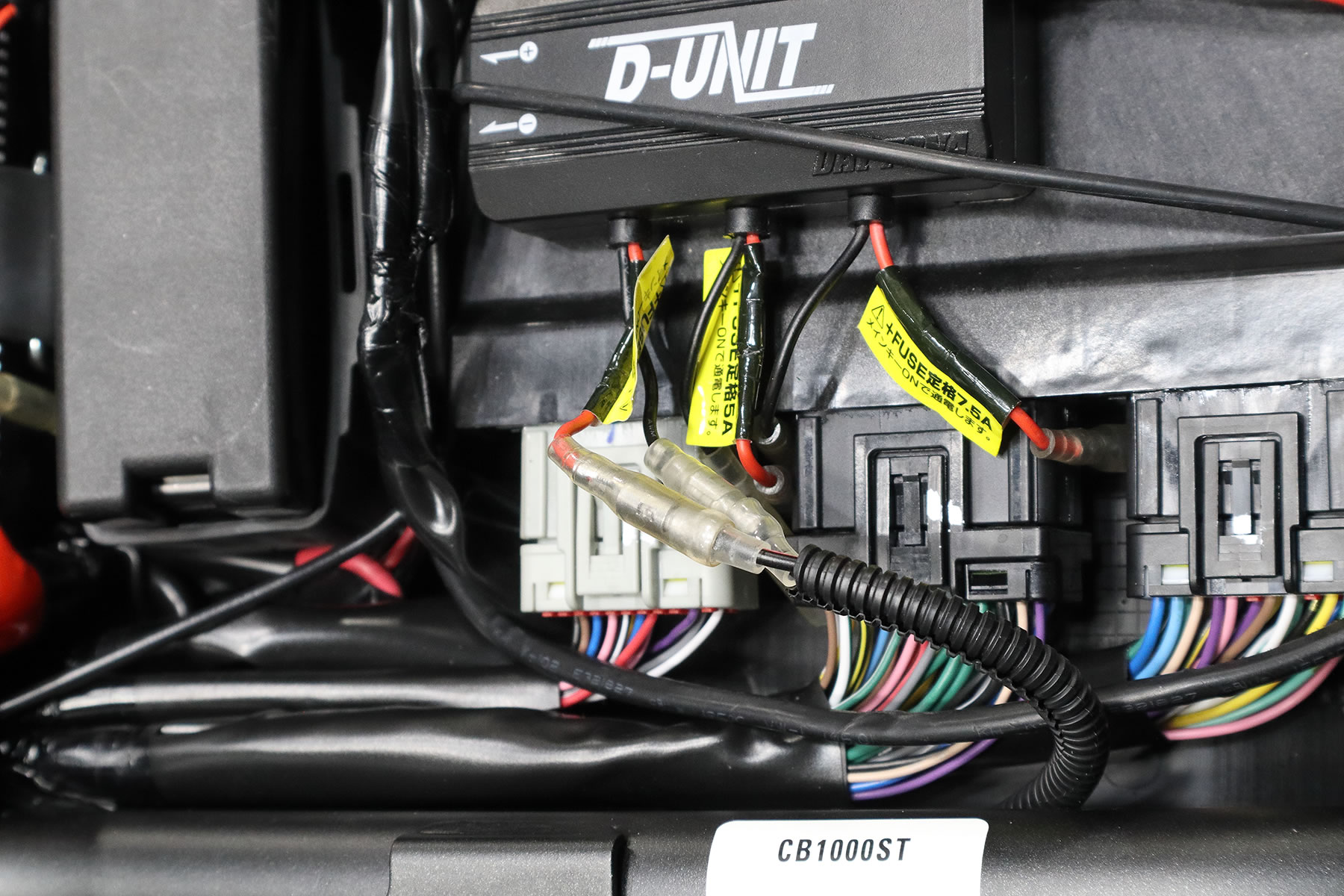

USB電源のプラスのケーブルがここで終わるので

付属の延長ケーブルを繋ぎます｡

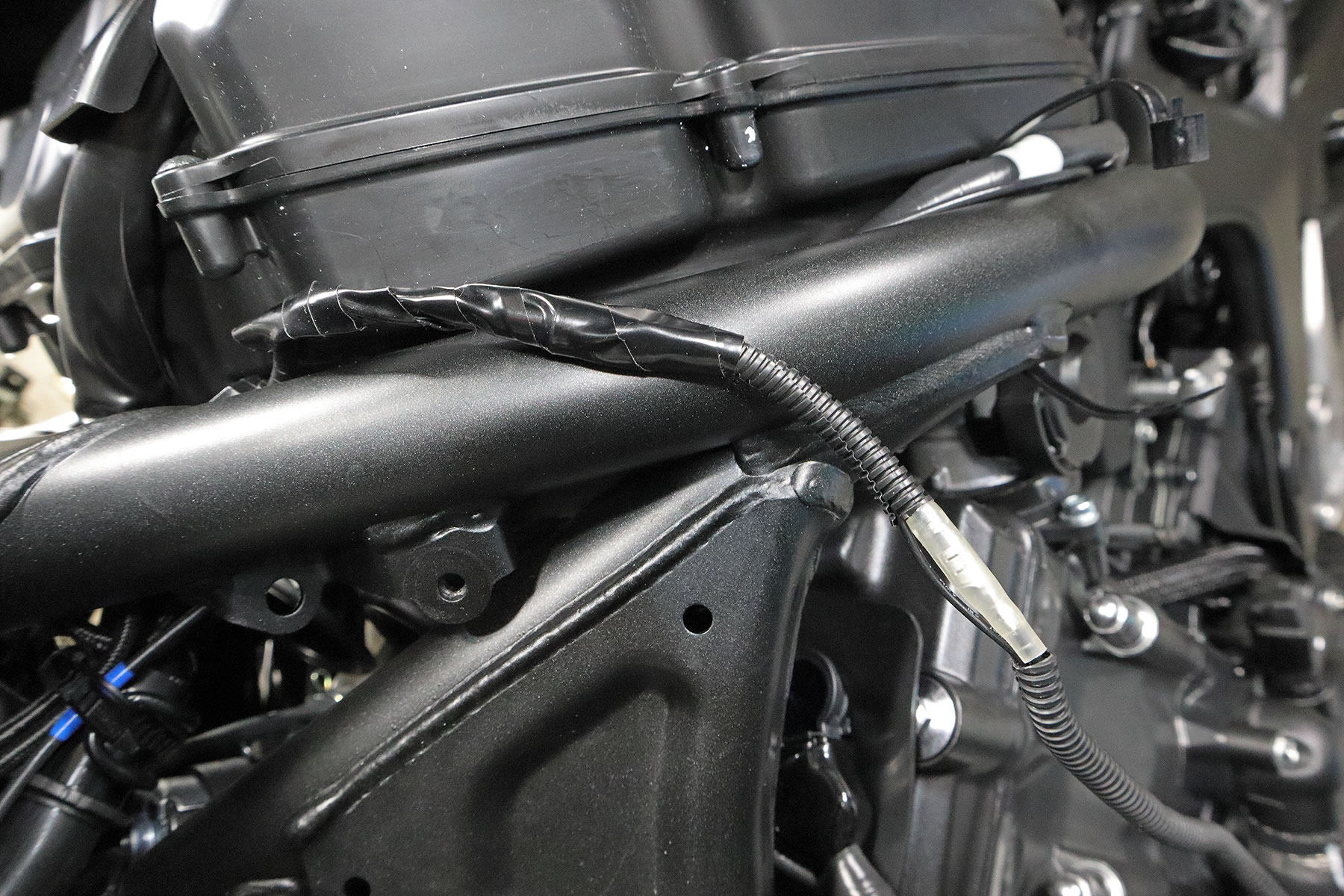

より信頼性を高めたい場合はケーブルを保護する為に

写真のようにコルゲートチューブを取り付けたり

ヒューズの部分やギボシ端子の部分に

ビニルテープを巻いて保護します｡

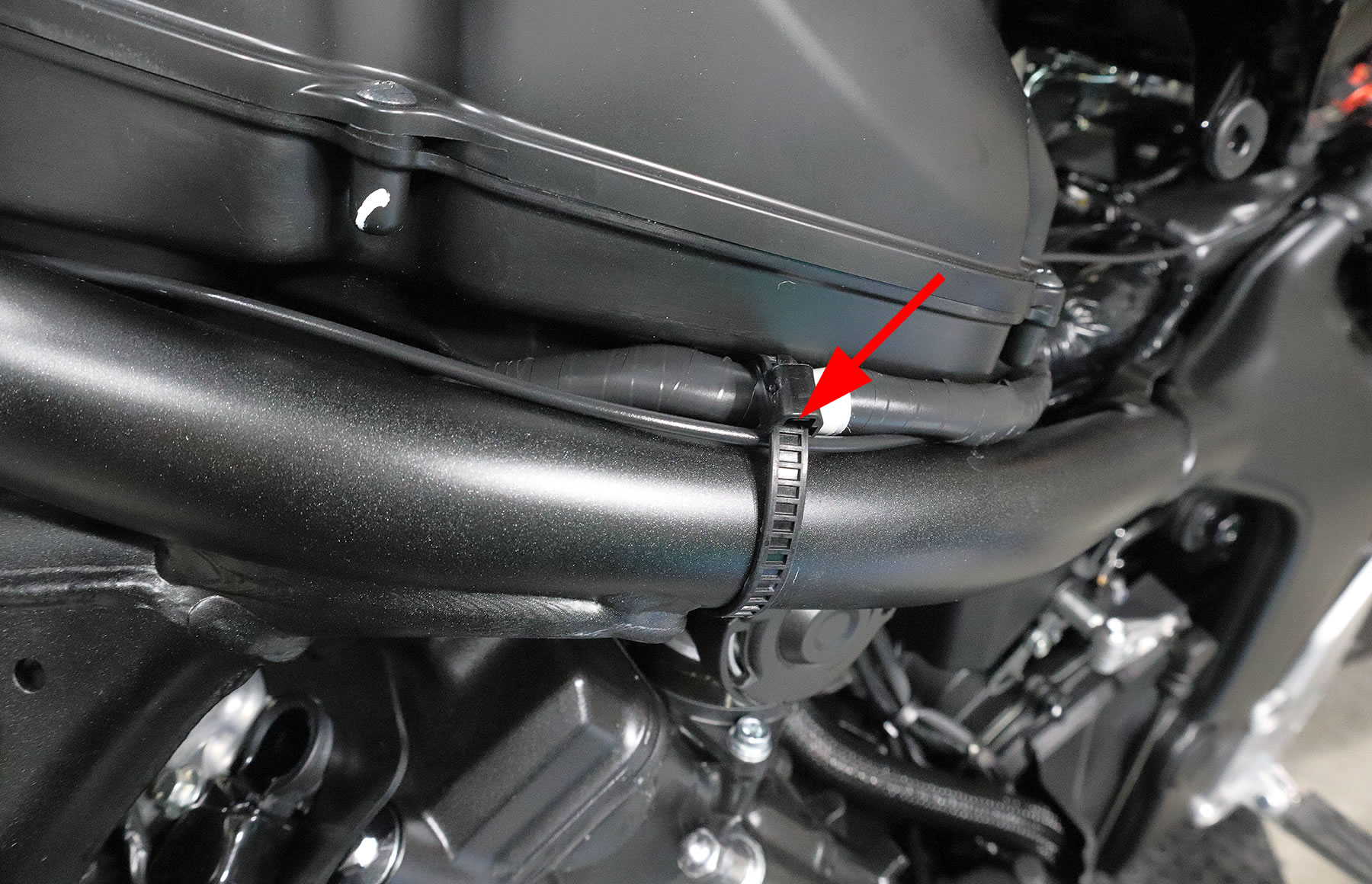

エアクリーナーボックス横にもリピートタイがあるので

一旦外してからケーブルを通し元に戻します｡

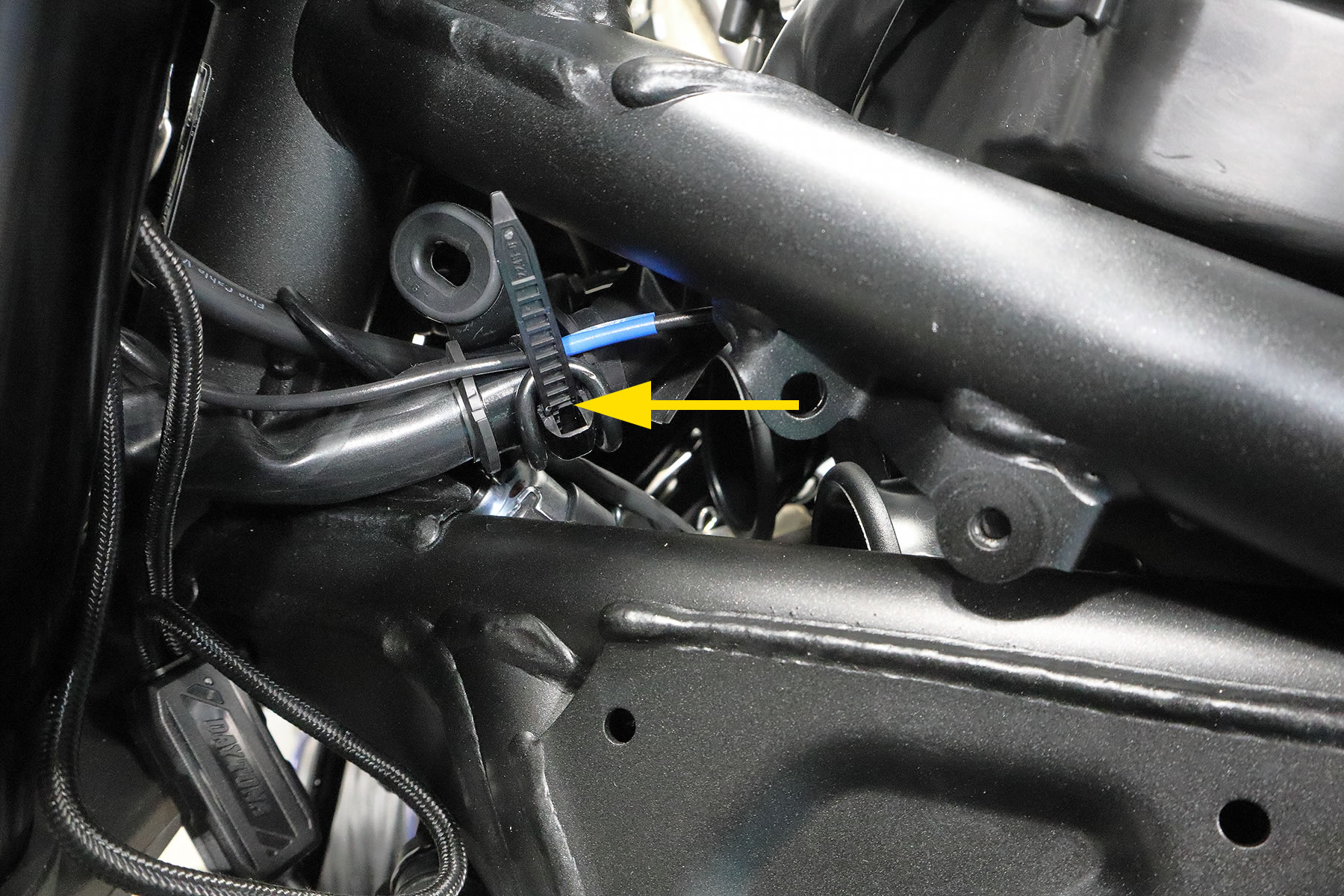

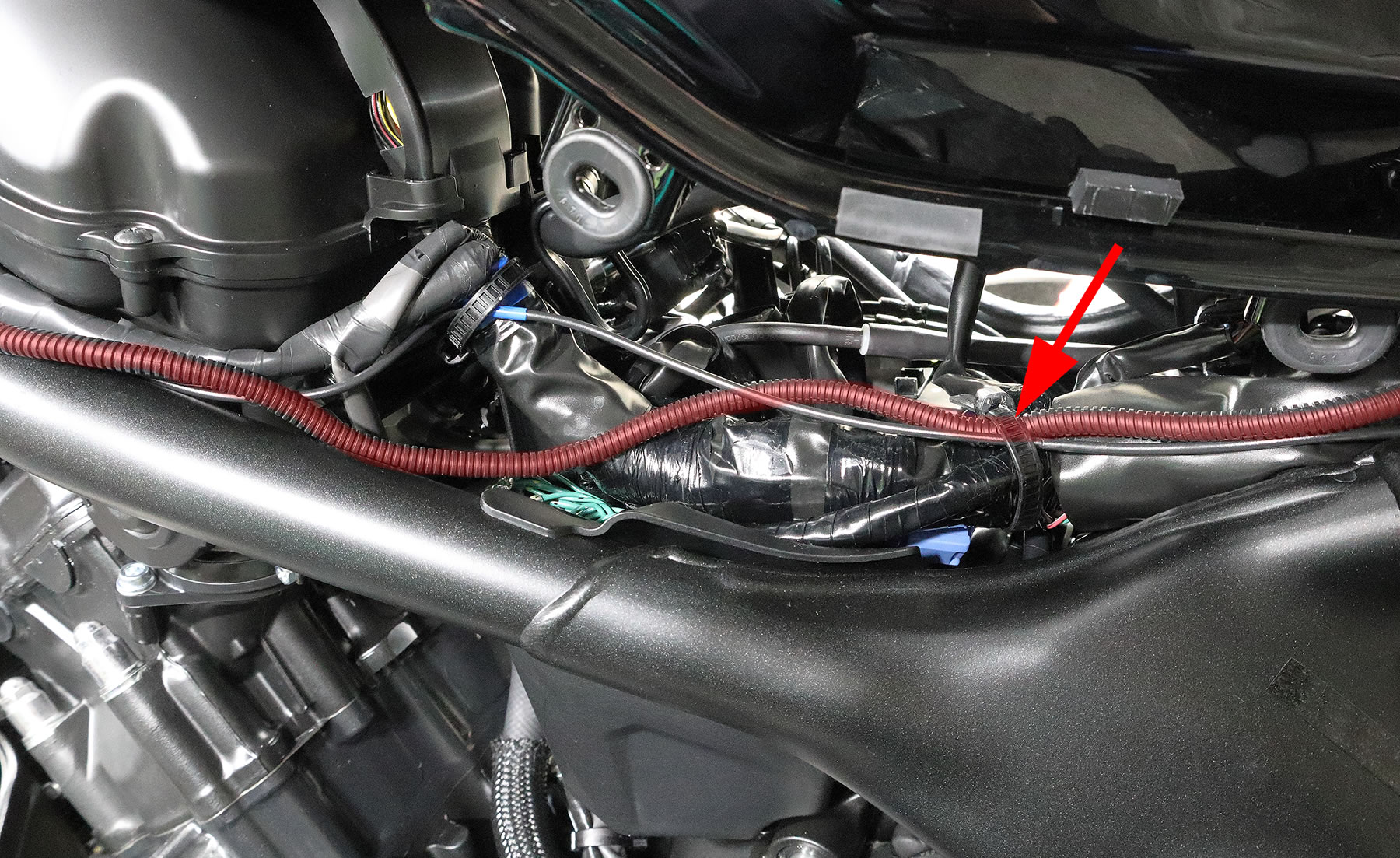

矢印の所にもリピートタイがあるので

中に配線を通して後方に持っていきます｡

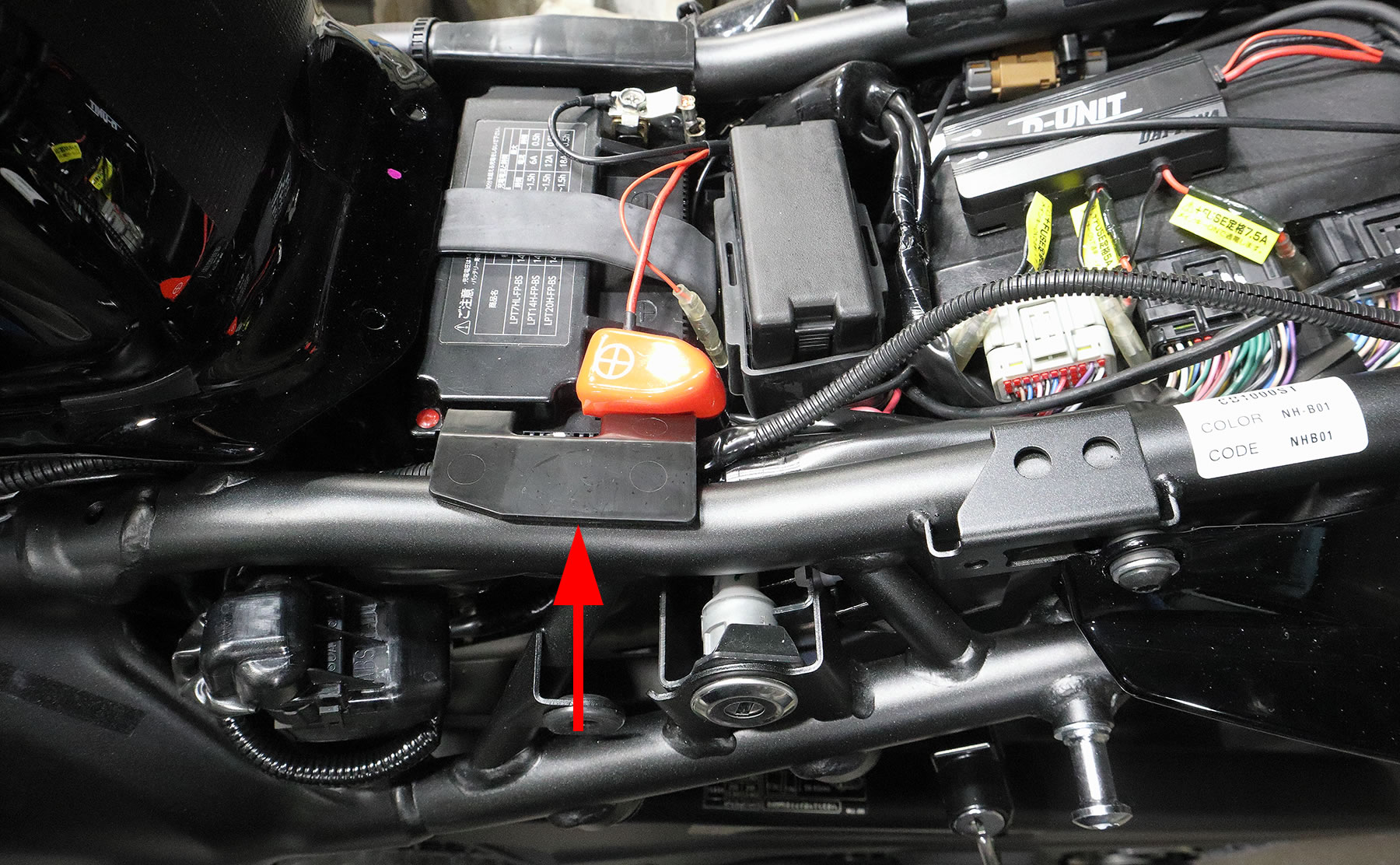

最後はバッテリー横に樹脂のカバーがあるので

少し浮かしてから下に通します｡

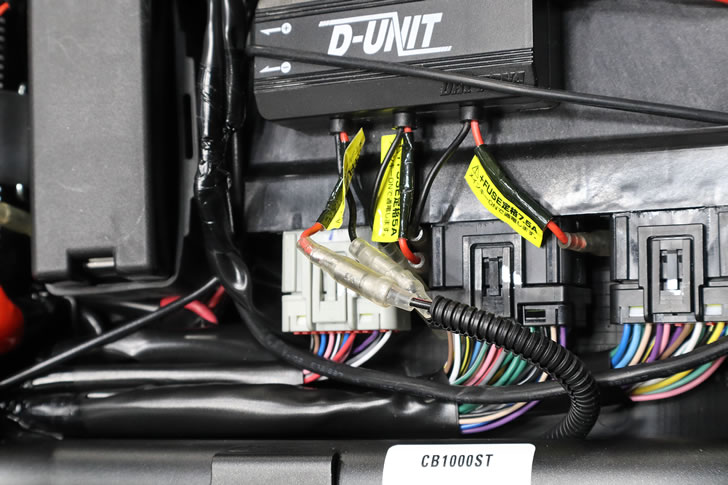

Dユニットのプラス（赤）とマイナス（黒）同士を接続させれば

配線は完了です｡

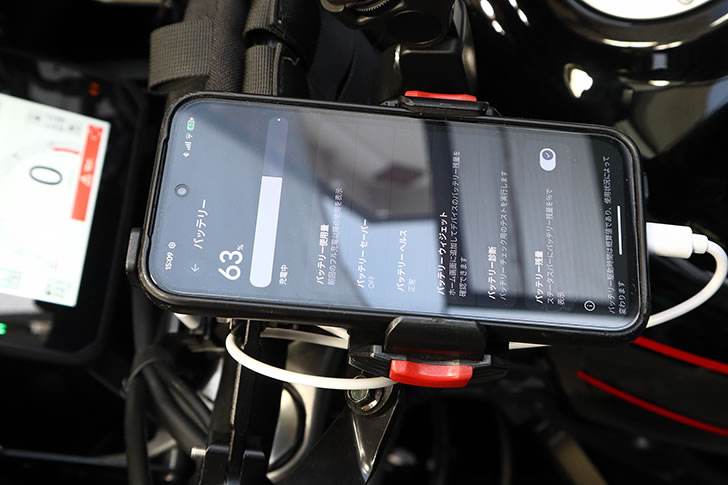

とりあえず動作確認をしておきますが

DユニットはACC電源なので普段は通電していませんが

イグニッションのツマミを

エンジンを掛ける所まで捻ると通電するので

スマホに充電が開始されたらOKですね｡

後は適当に配線を結束バンドで固定していきますが

必ずハンドルを左右一杯に切っても

ケーブルに余裕がある状態にしておきます｡

USB電源のコントロールユニットは

こんな感じでフレームにダイレクトに

結束バンドで固定しましたが

フレームと触れる側のコントロールユニットには

薄いエプトシーラーを貼っておきます｡
