Fazzio フロントまわりのカバー類の脱着 Vol.3

最後にヘッドライトカバーを外すので

まずは左右のミラーを外します｡

ミラーの根元にあるゴムカバーを上げてから

根元のスペーサーを外すと

ミラーごとまとめて外せます｡

取付時の締め付けトルクは22N-mです｡

ミラーがあった奥にプラスネジがあるので

左右とも外します｡

取付時の締め付けトルクは1.8N-mです｡

次はカバーの下側にあるプラスネジと

六角穴の黒いボルトを左右とも外します｡

取付時の締め付けトルクは､プラスネジが1.8N-mで

六角穴のボルトが7N-mです｡

フロントパネルで隠れていたセンターにも

六角穴ボルトがあるので外します｡

取付時の締め付けトルクは7N-mです｡

ちなみに・・

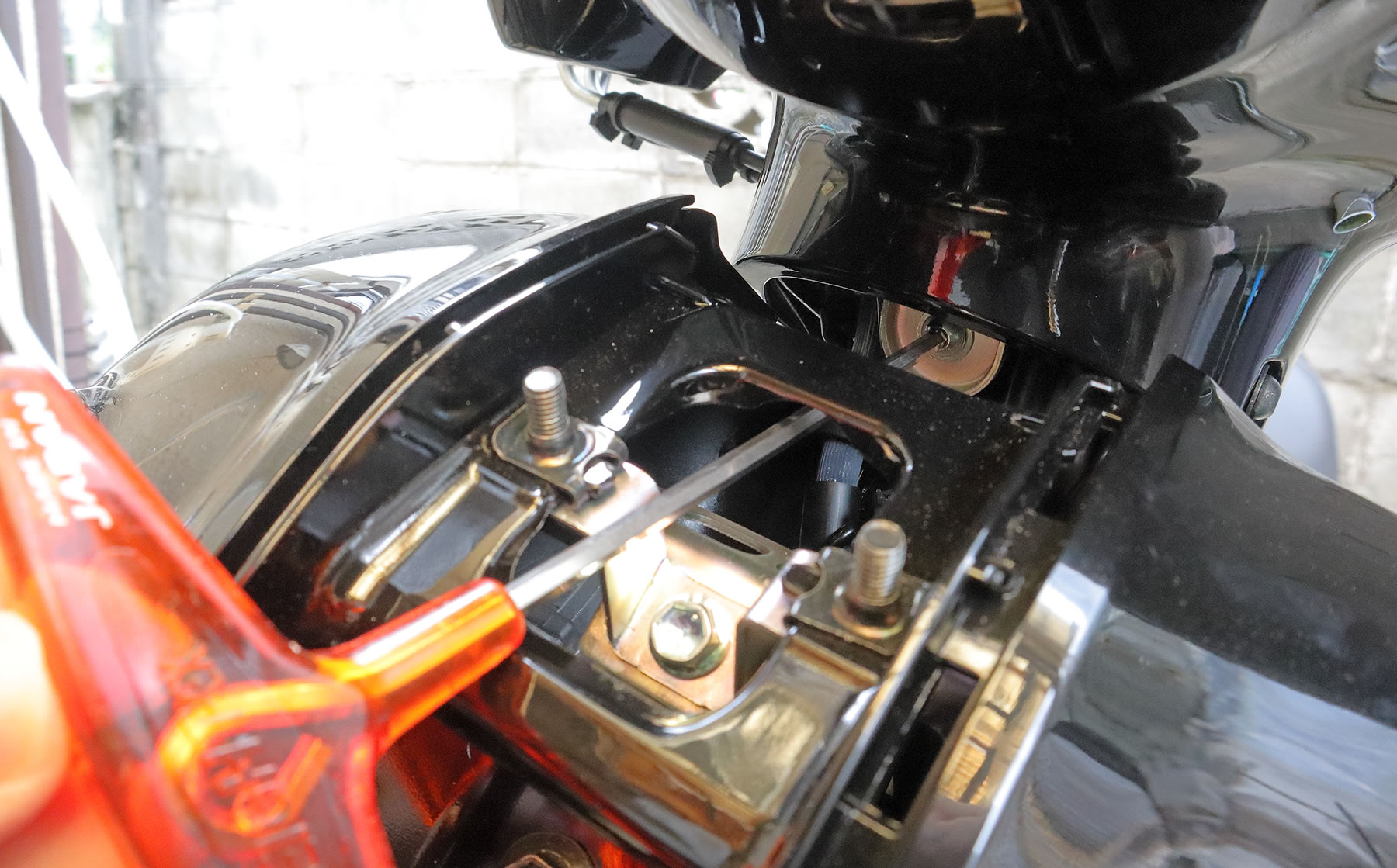

ヘッドライトカバーのみを単体で外したい場合は

センターにある縦長のフロントパネルのみを先に外して

ここから長い六角レンチを使って外すか

短いヘキサゴンソケットとラチェットを使って

センターにある六角穴ボルトを外しますが

外した後のボルトを落とさないように注意が必要です｡

後はツメで固定されているだけなので

端からフロント側とリア側のカバーを剥がしていきます｡

先にカバーの左右を剥がしてから

最後にセンターのもっとも高い部分のツメを剥がしますが

初めて外す時は硬いので

写真のツメの位置を参考にして剥がして下さい｡

前側のカバーが分離したら

車体とはヘッドライトのケーブルで繋がっているので

矢印のツメを押しながらコネクターを外します｡

最後に左側のレバーからヘッドライトカバーを抜き取ります｡

ヘッドライトの裏ですが

矢印の所がヘッドライトの上下の光軸を調整するネジです｡

このネジは外からプラスドライバーを突っ込んでも

調整出来るようにカバーの下側には穴が開いています｡

後ろ側にあるアッパーハンドルカバーは

矢印の2本のプラスネジで固定されているだけです｡

取付時の締め付けトルクは1.8N-mです｡

カバーとメーターを完全に外すには

メーターに固定されているコネクターや

その他のケーブルを外す必要がありますが

プラスネジ2本さえ外せば

ある程度は自由にカバーを動かせるので

スロットルスリーブ等を交換する事が出来ます｡
