DR-Z4SM　カバー類の取外し　Vol.1

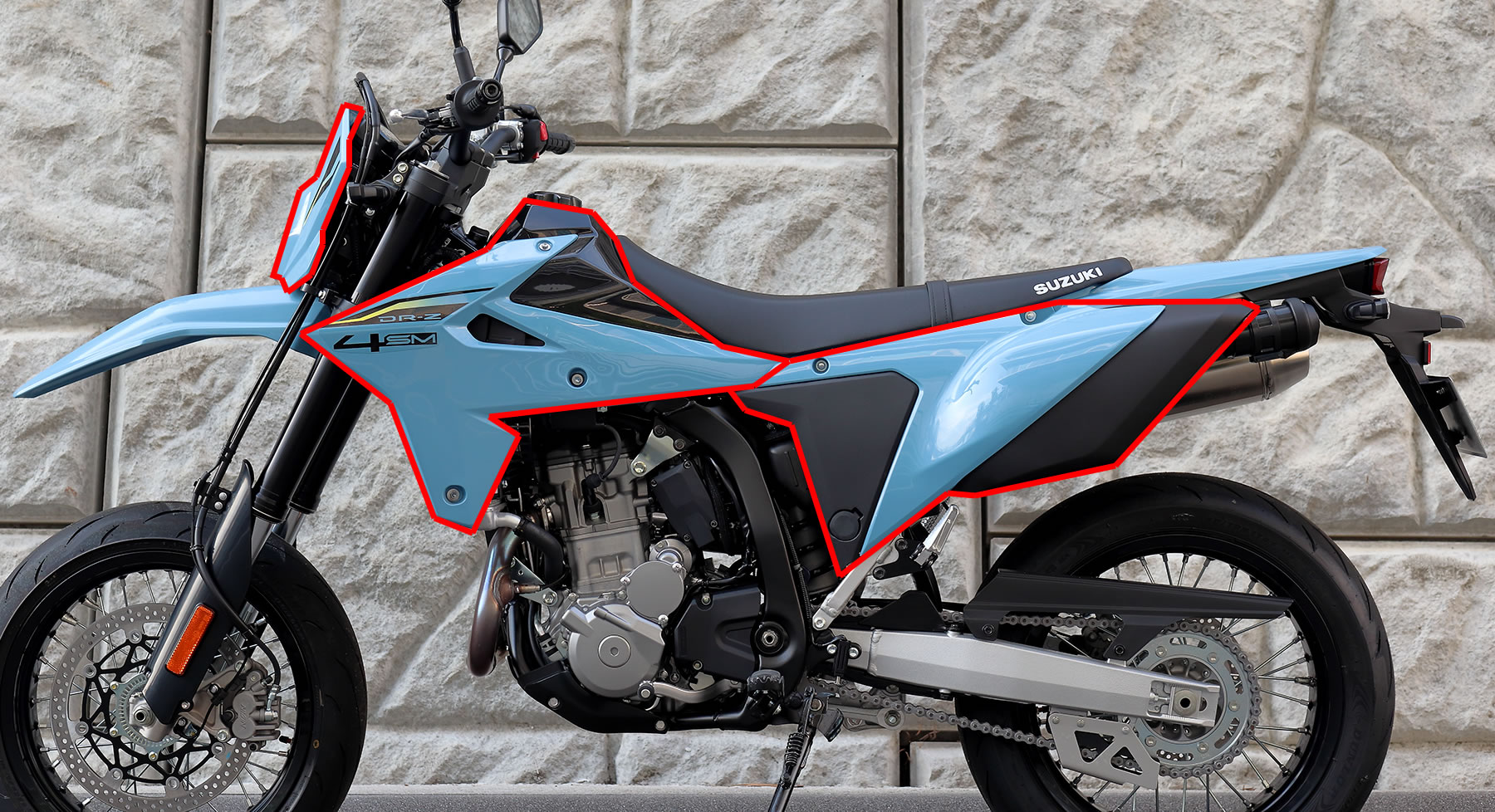

今回はDR-Z4SMのカバー類を外しますが

まずは車体左側のフレームカバーから外します｡

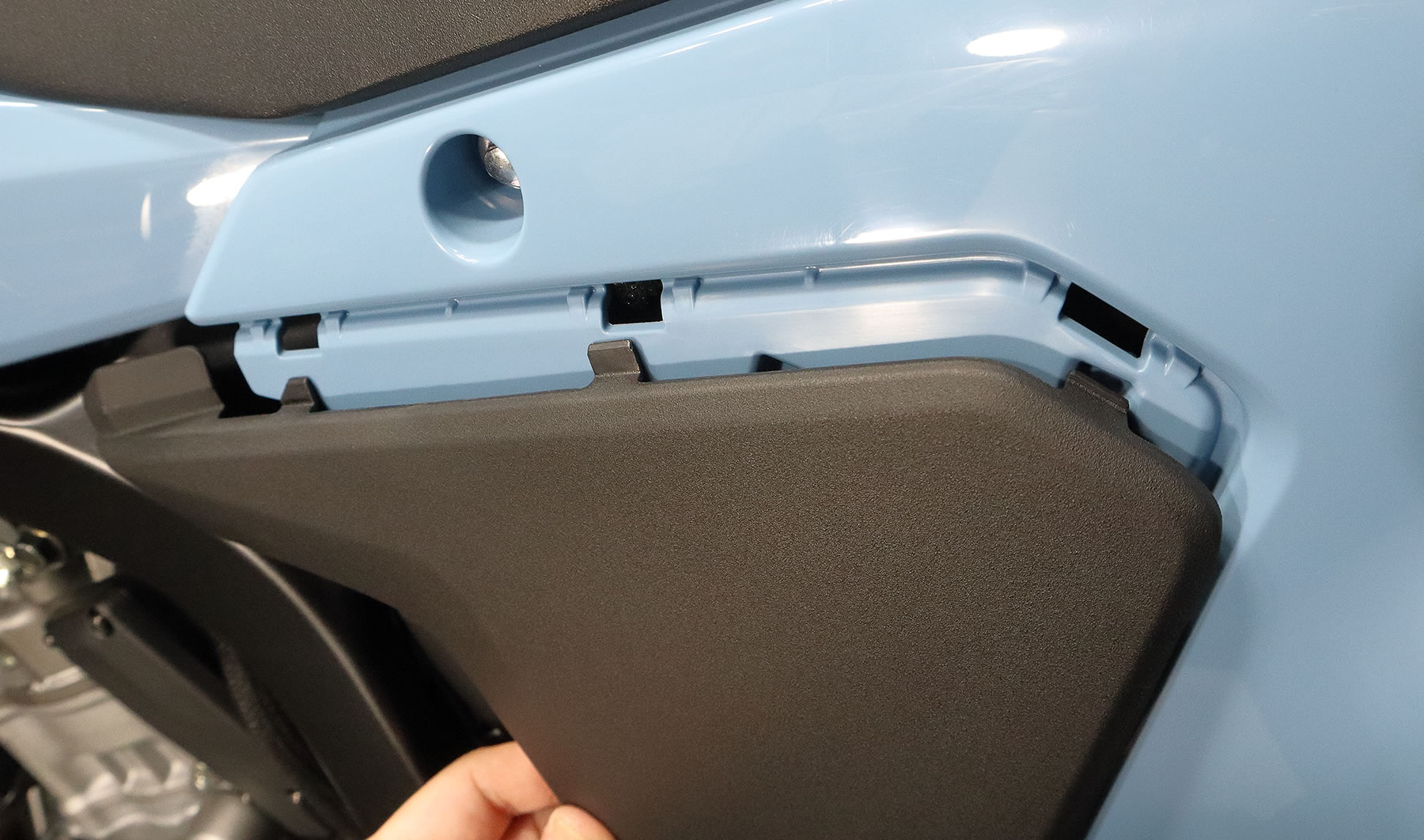

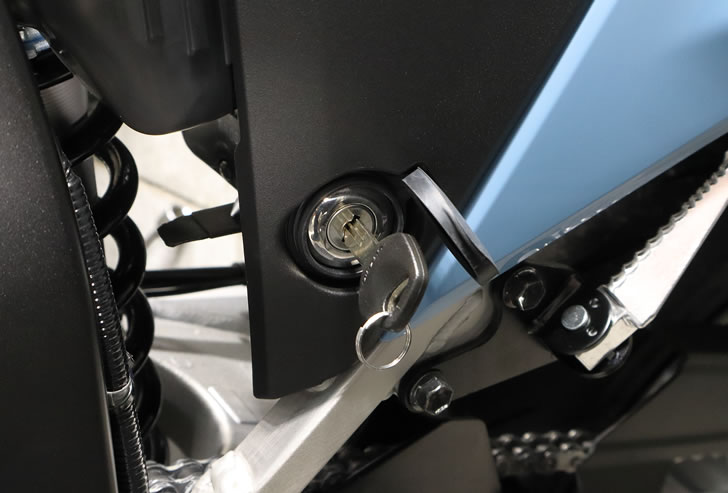

まずはキーを回して黒いカバーのロックを解除。

あとは緩いツメで固定しているだけなので簡単に外れます｡

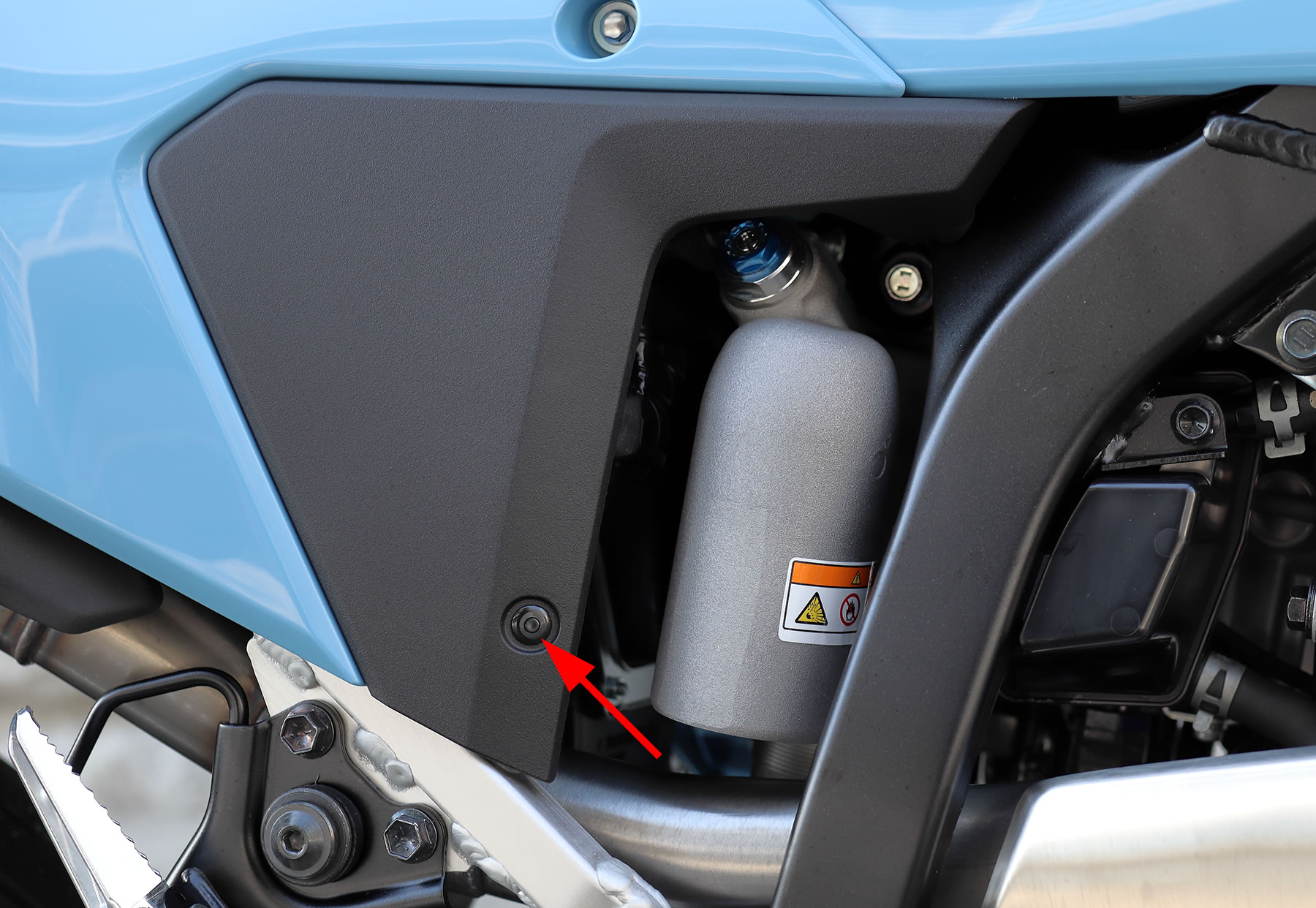

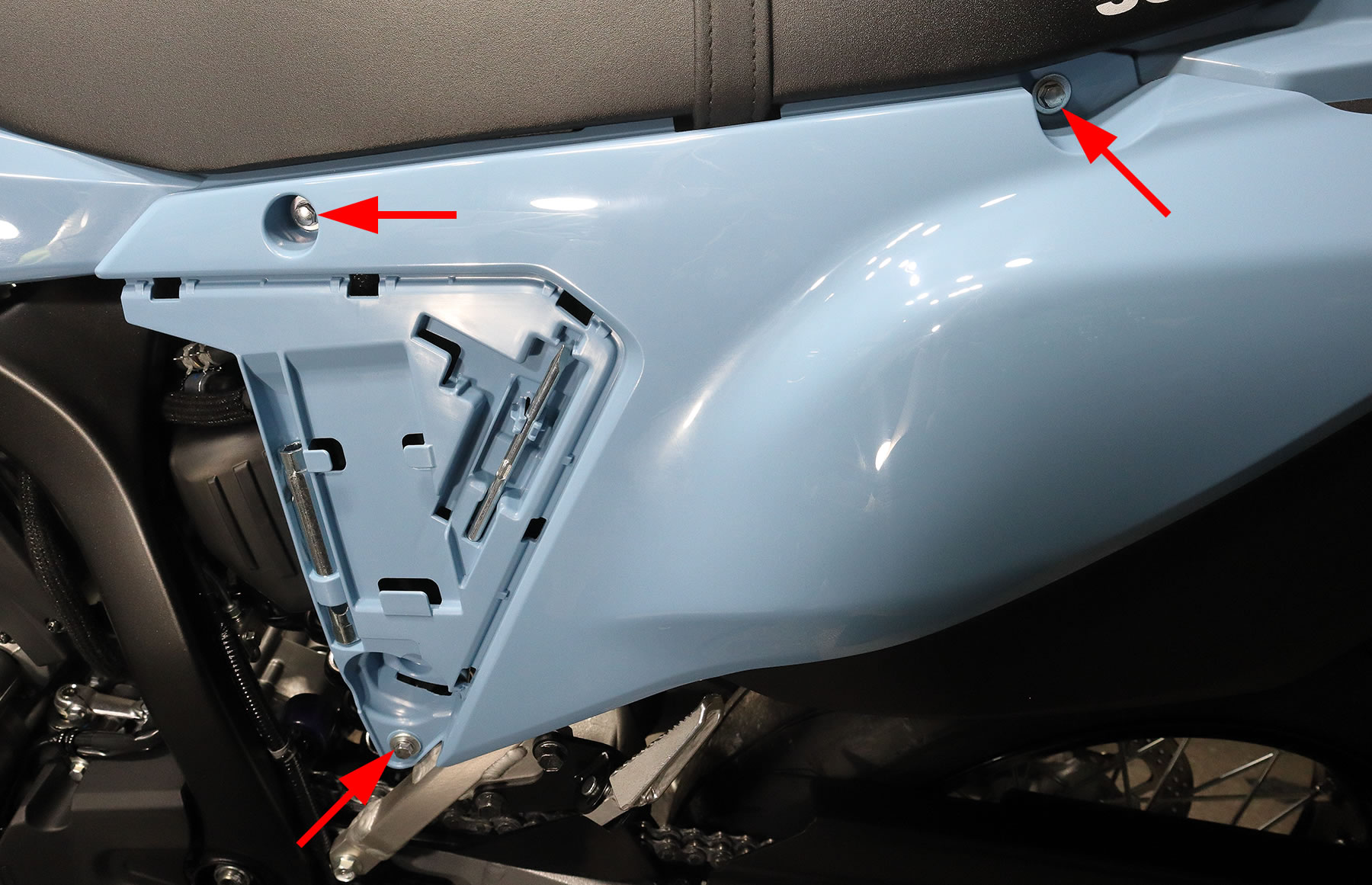

黒いカバーに隠れていたボルトを含めて

3本のボルトを外します｡

取り付け時の締め付けトルクは10N-mです｡

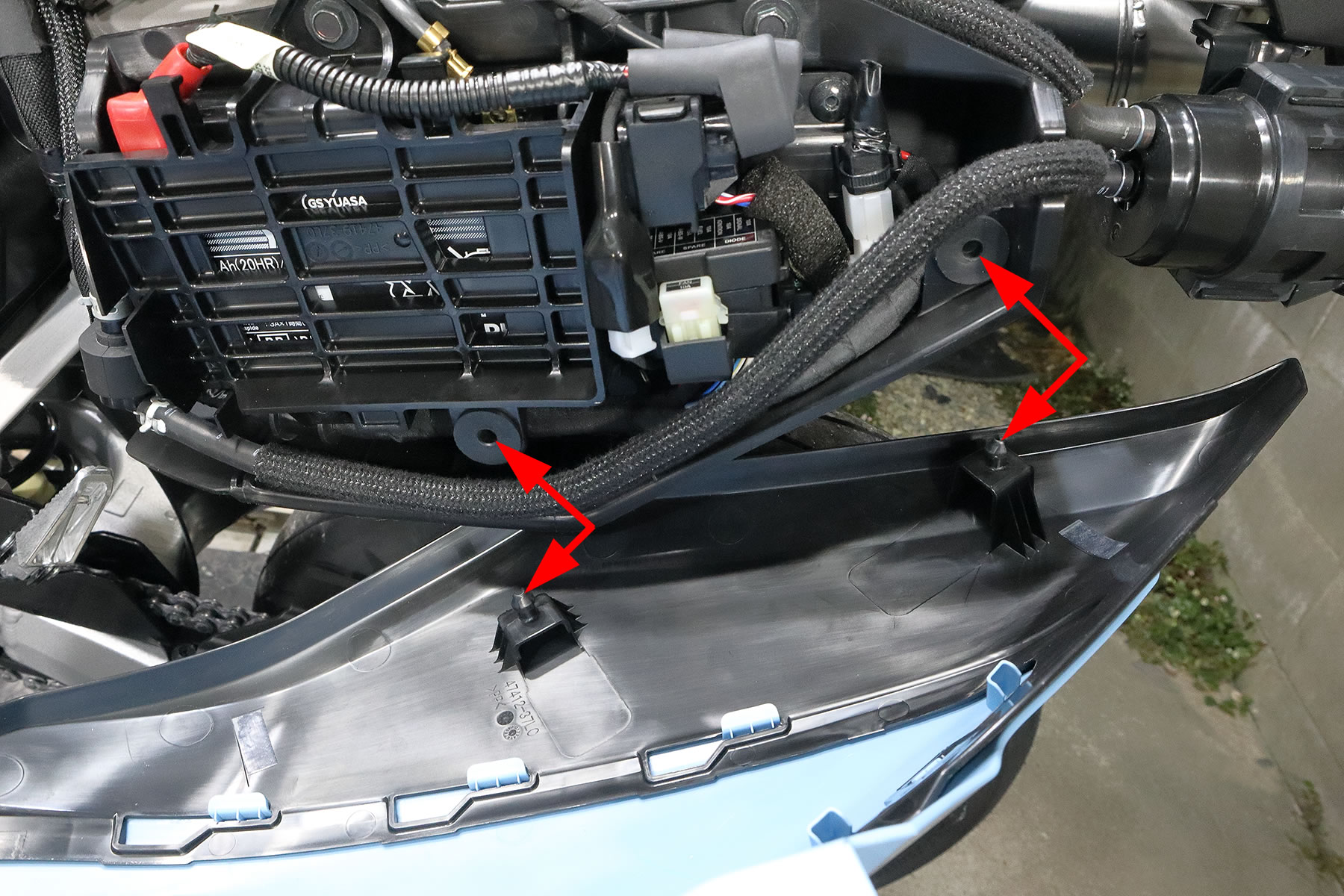

車体左側だけ2ヶ所のグロメットに挿して固定してあるので

手前に引っ張って外します｡

次は車体右側のフレームカバーを外しますが

右側はプッシュリベットで固定されているので外します｡

プッシュリベットの外し方は

真ん中を少しだけ凹ませてから全体を抜き取ります｡

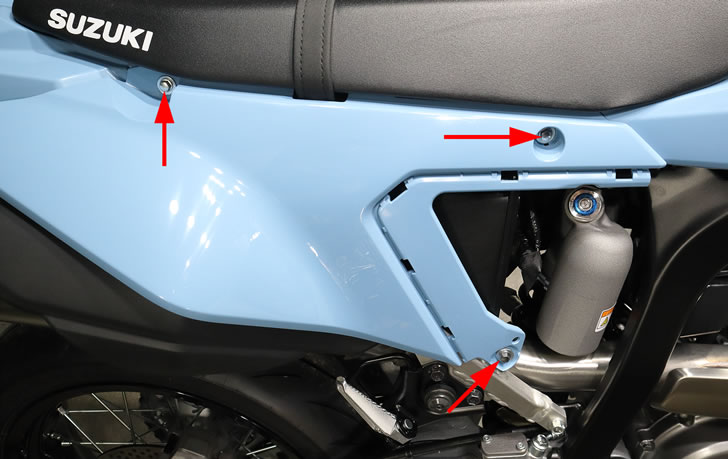

あとは3本のボルトを外すだけです｡

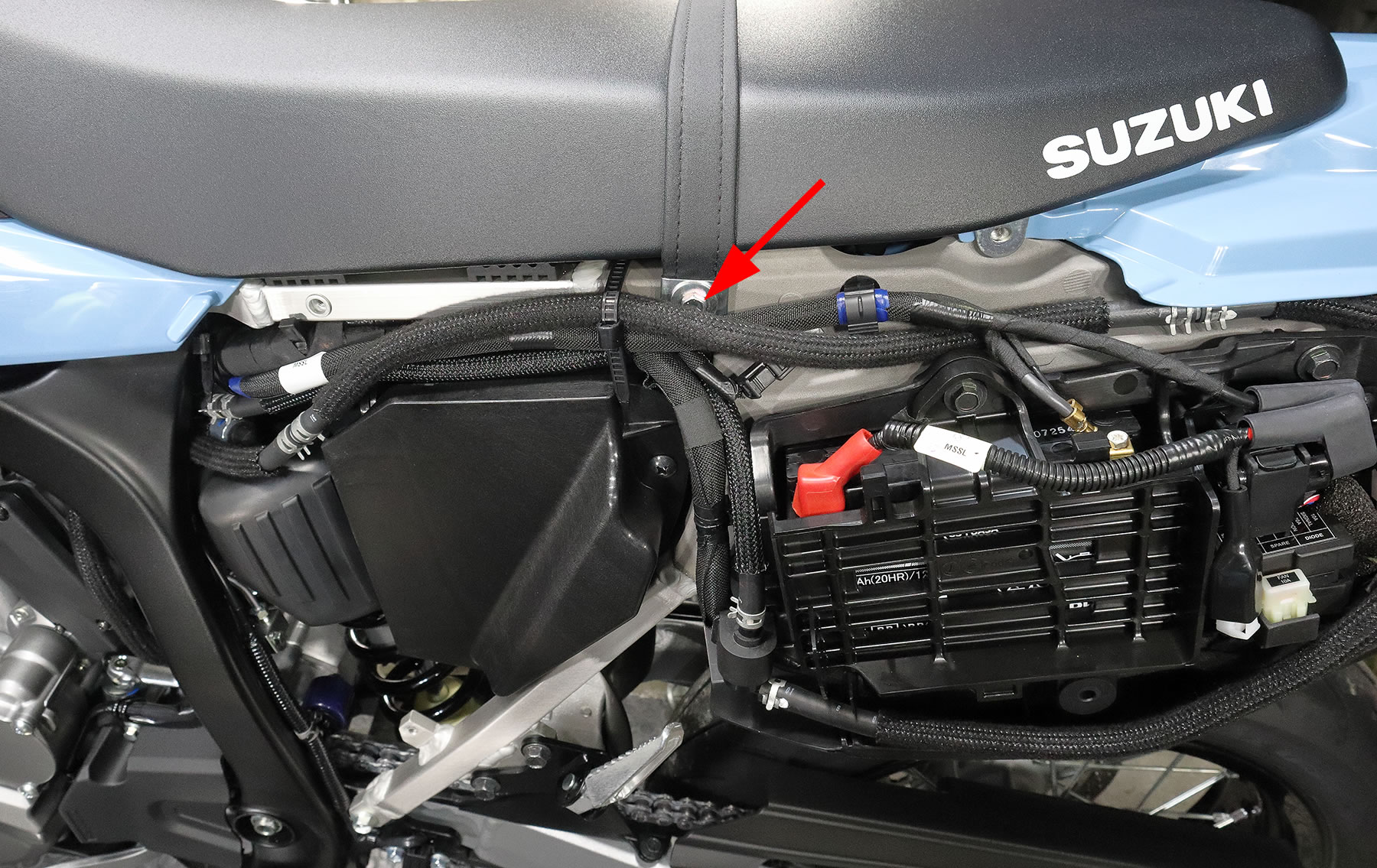

次は左右にあるシートバンドのボルトを外します｡

取り付け時の締め付けトルクは10N-mです｡

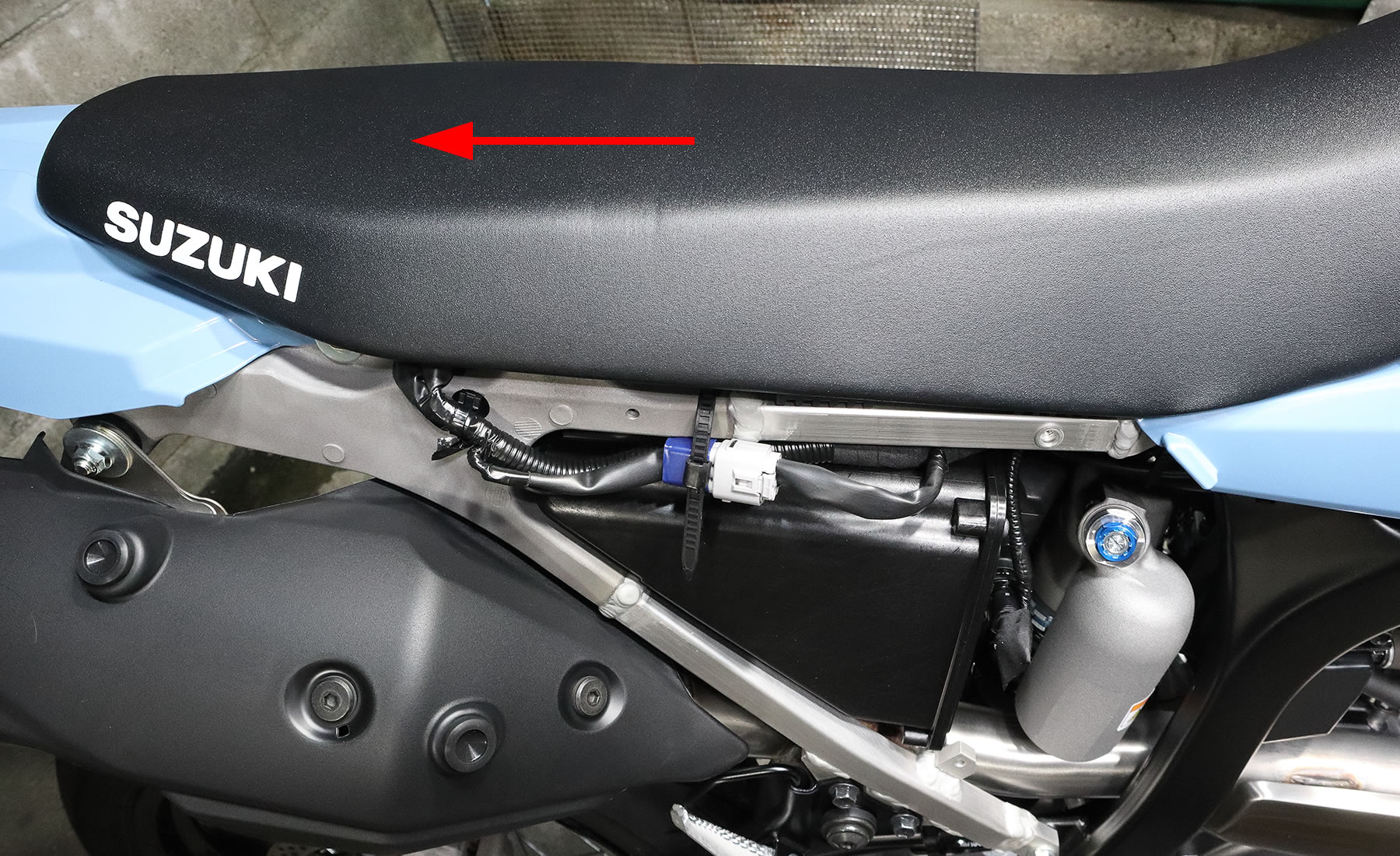

シートを少し後にスライドさせてから取り外します｡

次はラジエターカバーを外すので

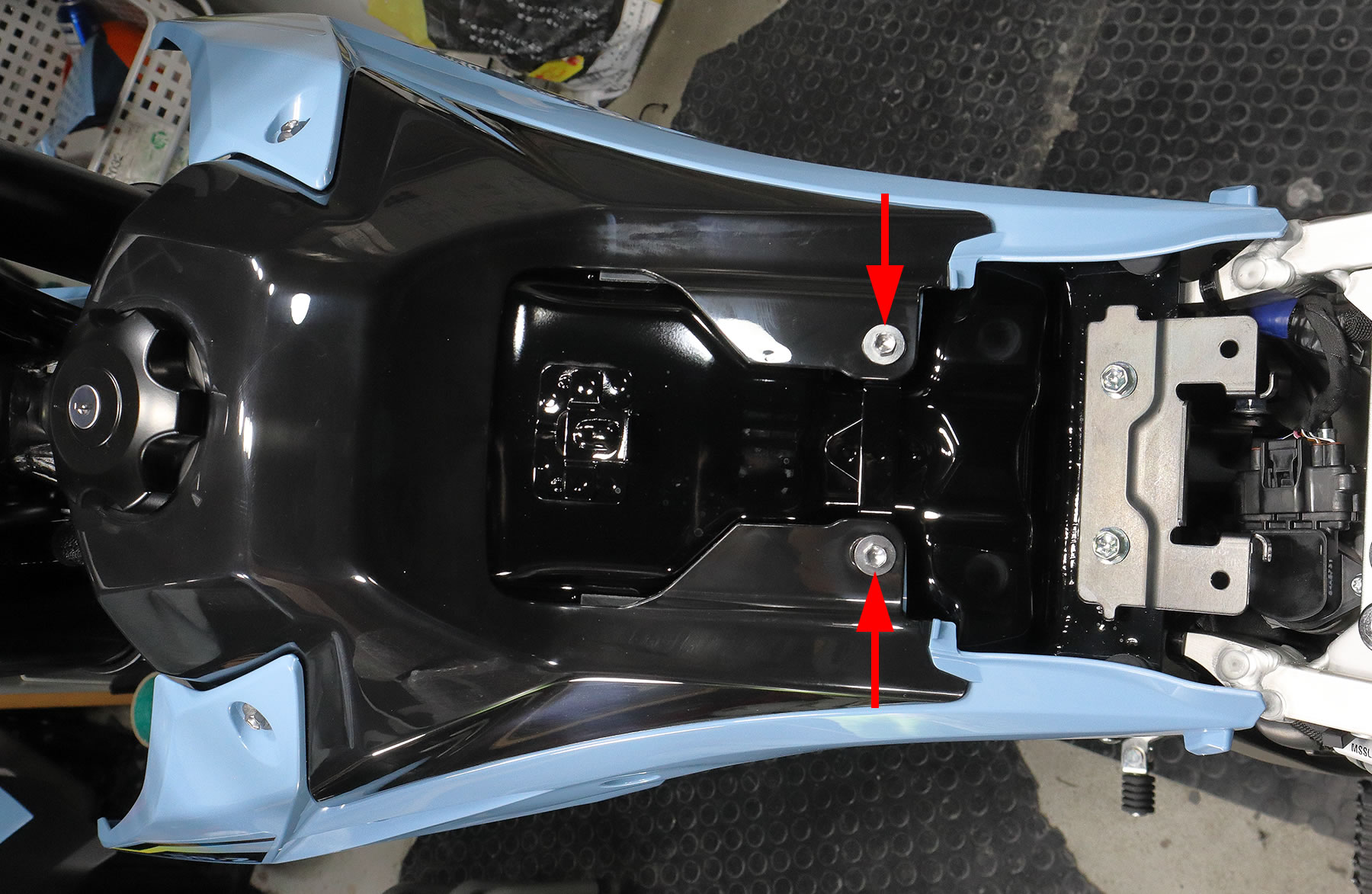

燃料タンクの上にあるボルトを2本外します｡

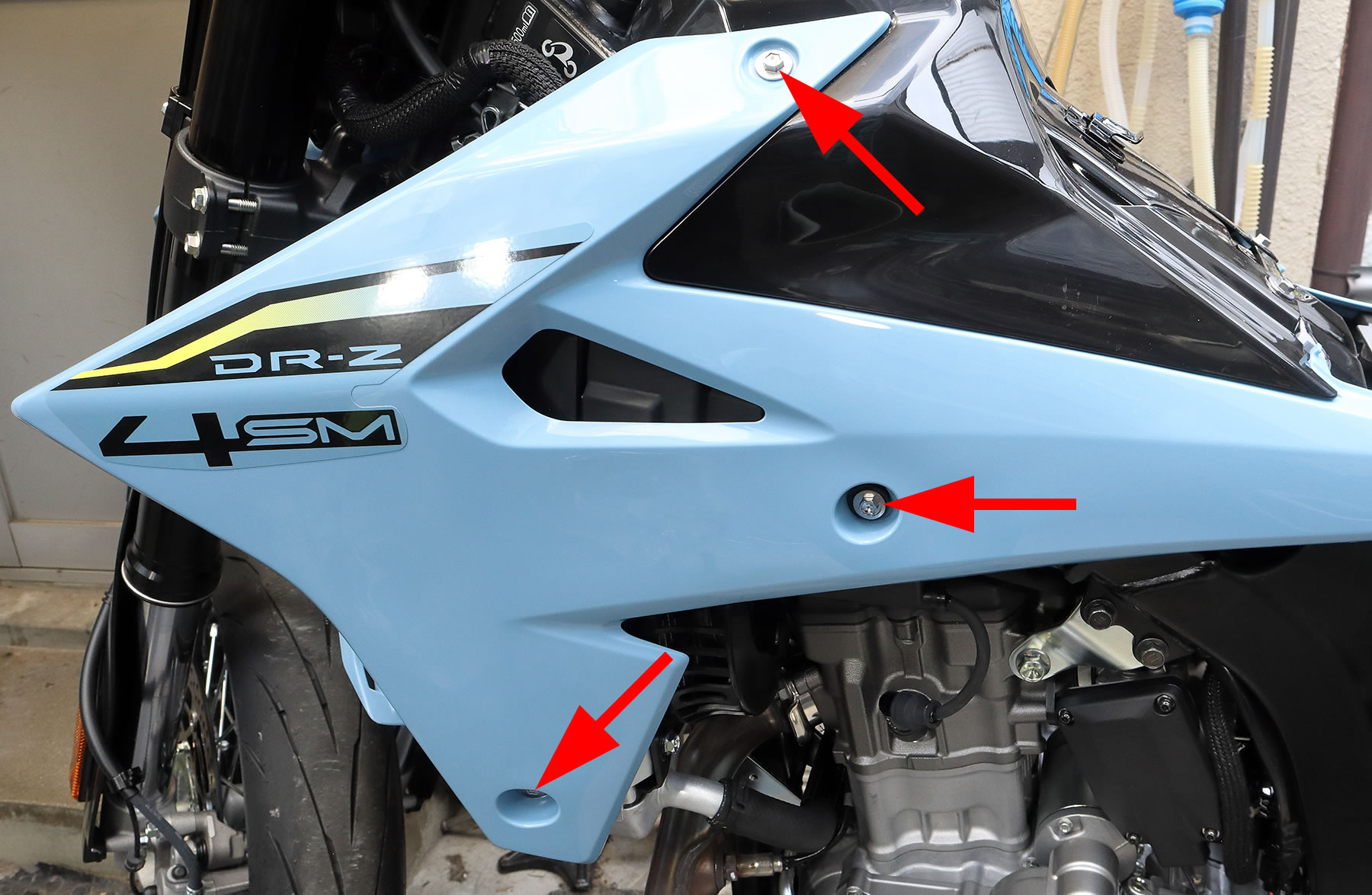

車体の左右にある3本のボルトを外します｡

取り付け時の締め付けトルクは

一番下のラジエターと固定するボルトだけ8.5N-mで

残りは全て10N-mです｡

ラジエターカバーは左右が連結しているので

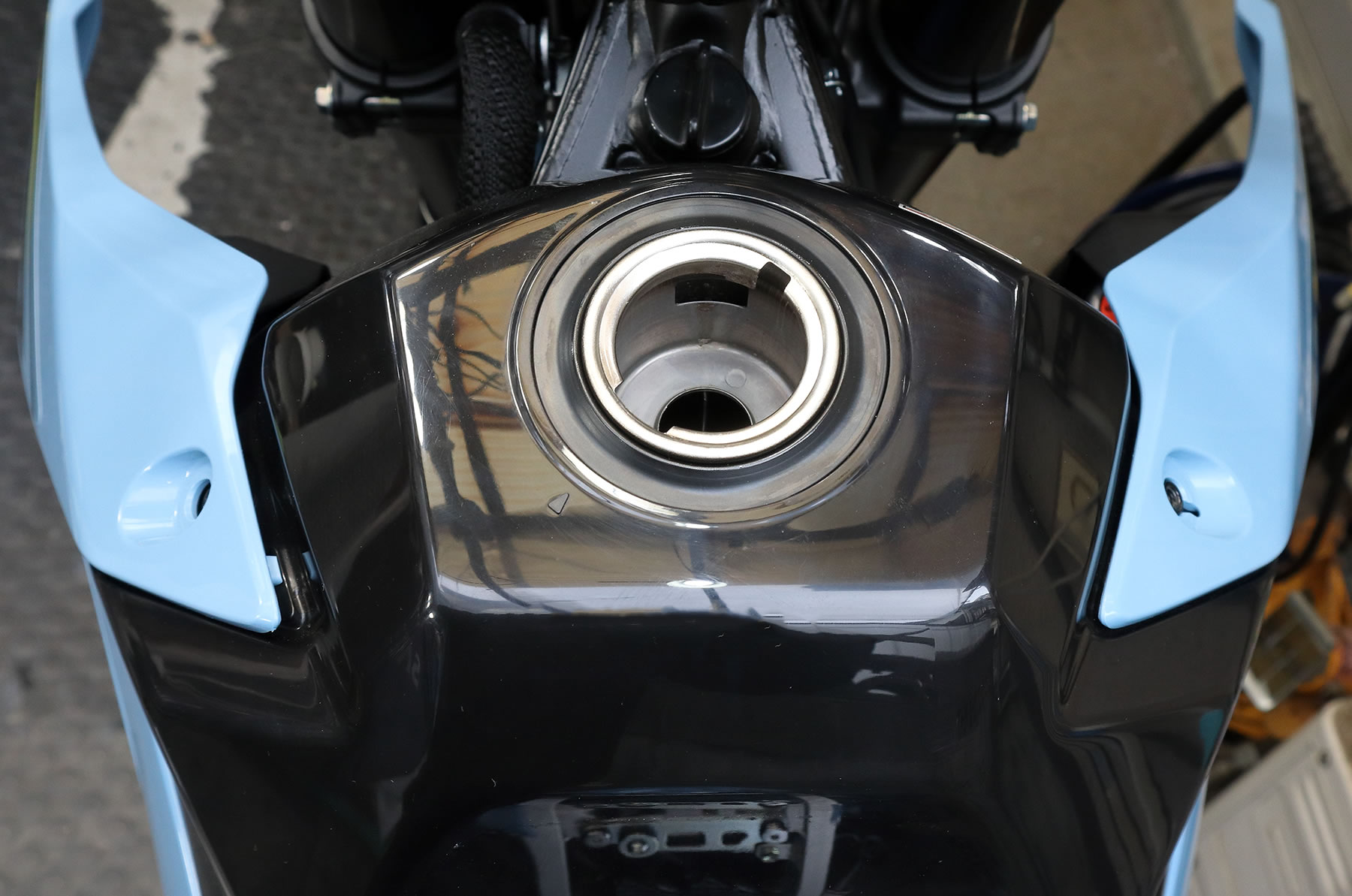

燃料タンクキャップを一時的に外してから

上に抜き取ります｡

燃料タンクキャップにある隙間から燃料が数滴垂れるので

傾けて2～3滴ほど燃料タンク内に落としてから

作業を行った方が良いですね｡

これでカバー類が外れました｡

次はヘッドランプカバーを外すので

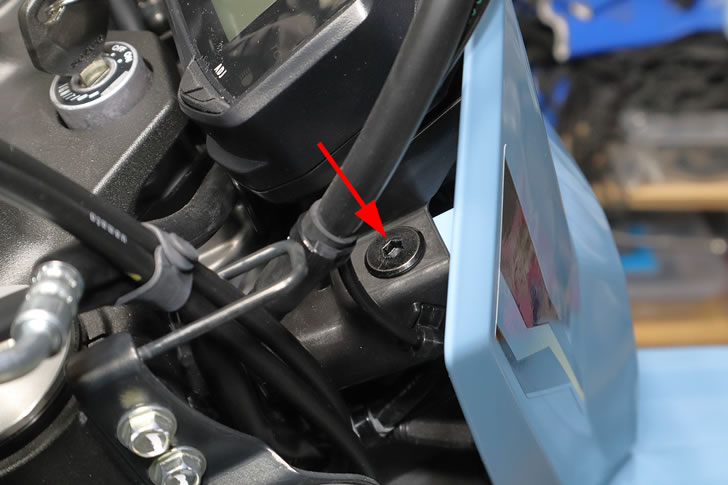

メーターパネル左右にある六角穴付きボルトを外します｡

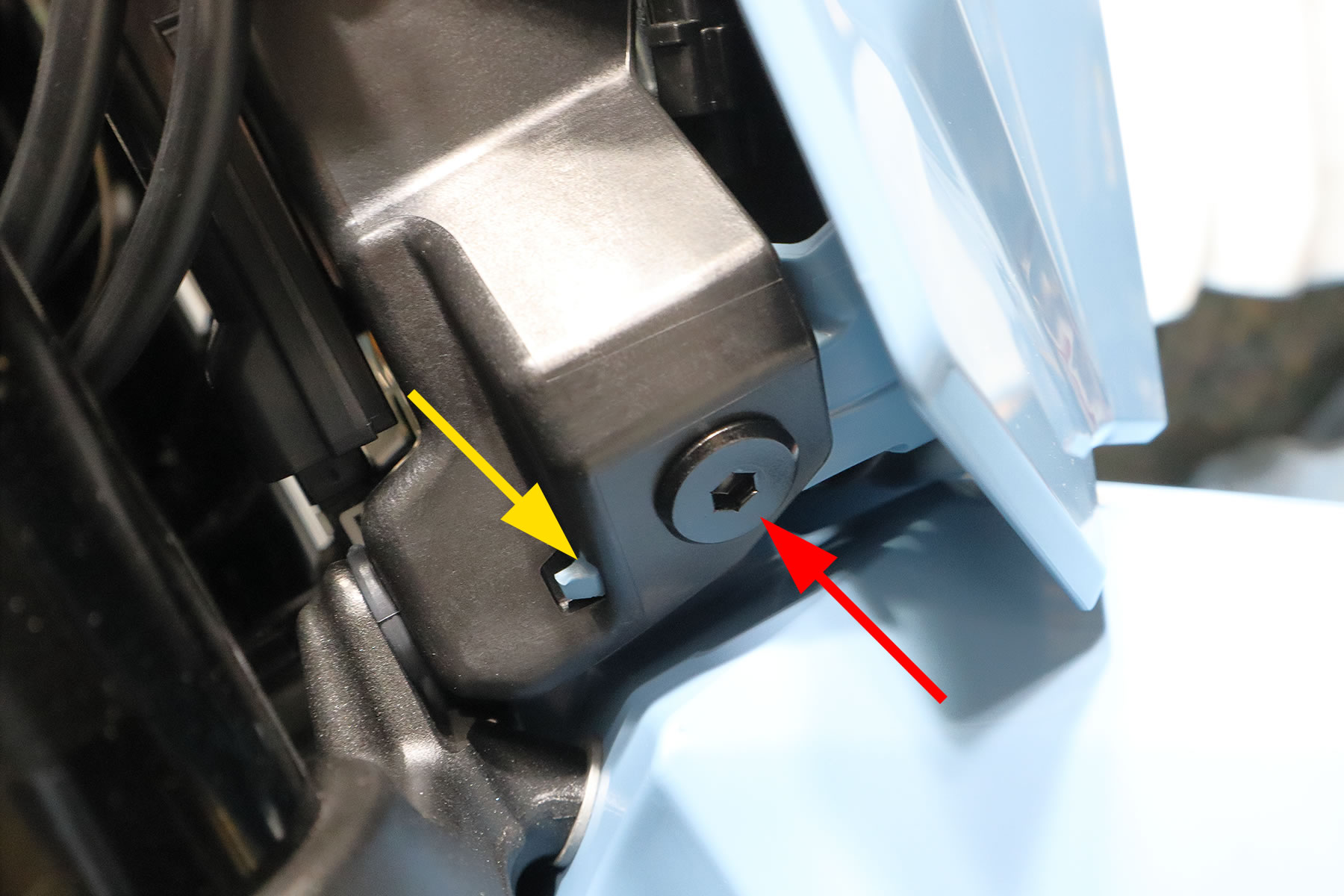

次はヘッドランプカバー下部の左右にある

六角穴付きボルトを外しますが

ツメも緩く引っ掛けてあるので注意します｡

取り付け時は先にツメを引っ掛ける事で

ネジ穴が所定の位置に来ます｡

取り付け時の締め付けトルクは5.5N-mです｡

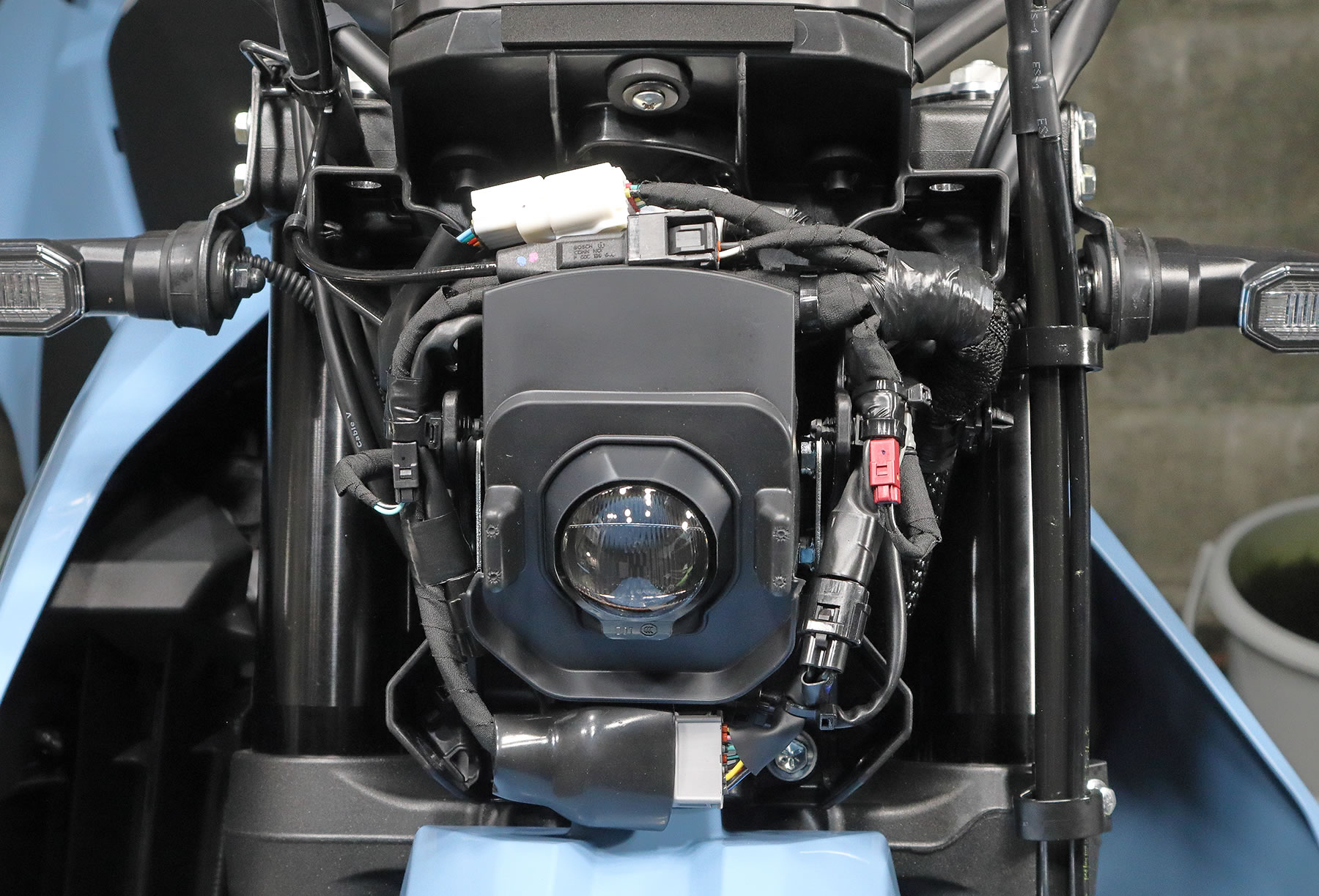

ヘッドランプカバーを外すと

こんな感じになっています｡
